Co zawiera wersja AVT3135 C?
AVT3135 C to zlutowany układ mikroprocesorowego odstraszacza ptaków. Wymaga poprawnego podłączenia zasilania, syreny oraz montażu w obudowie lub własnym projekcie.

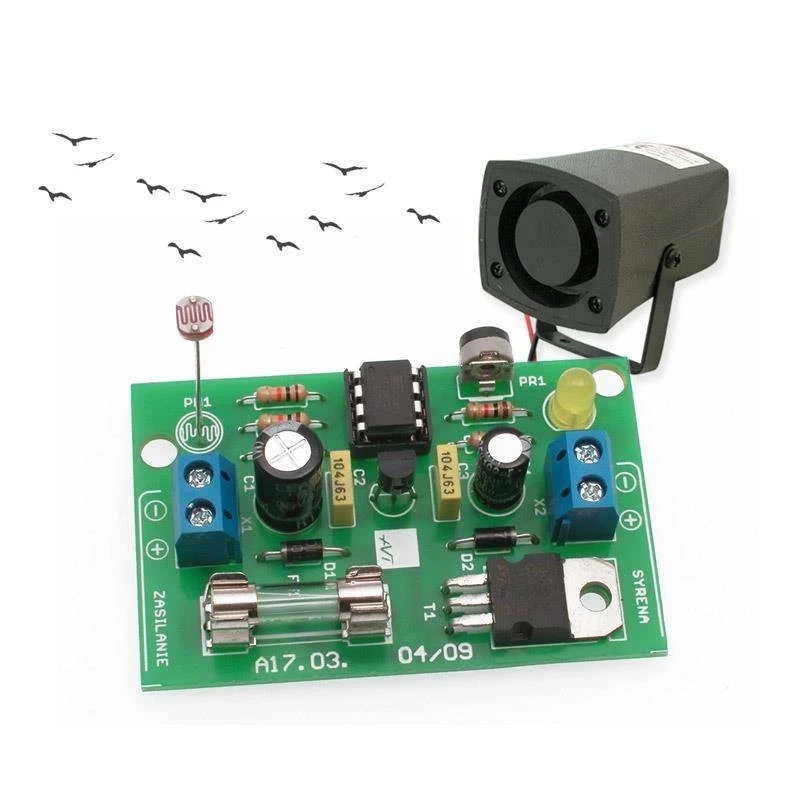

Mikroprocesorowy strach na ptaki - zlutowany KIT AVT 3135
- Mikroprocesorowy strach na ptaki AVT3135 losowo uruchamia głośną syrenę powyżej 100 dB, ma regulację częstości pracy i włącznik zmierzchowy. Wersja C to zlutowany układ do montażu w obudowie lub własnym projekcie.
Mikroprocesorowy strach na ptaki – zlutowany AVT3135
Zlutowany układ mikroprocesorowego odstraszacza ptaków z losowo uruchamianą syreną, regulacją częstości pracy i włącznikiem zmierzchowym.
Automatyczne odstraszanie ptaków z losowym sygnałem dźwiękowym
AVT3135 pozwala uruchomić mikroprocesorowy odstraszacz ptaków, który losowo włącza głośną syrenę alarmową. Układ sprawdzi się w ogrodzie, sadzie, magazynie, przy uprawach oraz w miejscach, gdzie potrzebne jest okresowe odstraszanie ptaków bez ciągłego nadzoru.
Częstość załączania syreny można regulować jednym potencjometrem. Wbudowany włącznik zmierzchowy ogranicza pracę urządzenia po zmroku, a kontrolki LED informują o pracy czujnika oświetlenia i stanie napięcia zasilania.
Losowe załączanie syreny Mikrokontroler uruchamia sygnał dźwiękowy w zmiennych odstępach czasu
Automatyka zmierzchowa Czujnik światła ogranicza pracę po zmroku i zmniejsza niepotrzebne zużycie energii
Zlutowany układ Wersja C nie wymaga lutowania, ale wymaga poprawnego podłączenia i montażu
Karta techniczna
AVT3135
AVT3135 to mikroprocesorowy sterownik syreny alarmowej do budowy odstraszacza ptaków, z losowym załączaniem dźwięku, regulacją częstości pracy i włącznikiem zmierzchowym.
| Kod projektu | AVT3135 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | mikroprocesorowy odstraszacz ptaków |
| Główne zastosowanie | cykliczne odstraszanie ptaków sygnałem dźwiękowym |
| Zasada działania | losowe załączanie syreny alarmowej |
| Głośność sygnału | powyżej 100 dB |
| Regulacja częstości załączania syreny | płynna, potencjometr PR1 |
| Zakres regulacji częstości | 5–30 minut |
| Liczba sygnałów w cyklu | 3–8 sygnałów |
| Czas trwania sygnału | 2–5 sekund |
| Włącznik zmierzchowy | tak, z fotorezystorem PH1 |
| Kontrola napięcia zasilania | dioda LED |
| Kontrola czujnika oświetlenia | dioda LED |
| Mikrokontroler | ATtiny25 |
| Stabilizator napięcia | 78L05 |
| Tranzystor wyjściowy | BUZ11 lub podobny |
| Zabezpieczenie | bezpiecznik 2 A, zabezpieczenie przed odwrotną polaryzacją |
| Syrena alarmowa | 12 V, w zestawie |
| Zasilanie | 12 V DC / 1 A, akumulator lub zasilacz stabilizowany |
| Wymiary płytki PCB | 40×62 mm |
Wersja
AVT3135 C – zlutowany układ. Wersja zawiera zmontowany mikroprocesorowy odstraszacz ptaków przeznaczony do montażu w obudowie lub własnym projekcie.
Notes
Częstość załączania syreny ustawia się potencjometrem PR1. Zakres regulacji wynosi od 5 do 30 minut.
W ciągu dnia dioda LED miga co kilka sekund, sygnalizując poprawną pracę odstraszacza. Przy rozładowanym akumulatorze pojawiają się trzy krótkie mignięcia co kilka sekund.
Przy pracy na zewnątrz układ trzeba umieścić w obudowie chroniącej przed warunkami atmosferycznymi, a zasilacz sieciowy zabezpieczyć przed deszczem i wilgocią.
Uwaga: układ wytwarza dźwięk o głośności powyżej 100 dB.
Uruchamianie urządzenia blisko ucha może doprowadzić do uszkodzenia słuchu.
Najczęściej zadawane pytania
Czy AVT3135 C wymaga lutowania?
Nie. Wersja C jest zlutowanym układem, ale nadal wymaga poprawnego podłączenia i zabezpieczenia w miejscu montażu.
Jak działa AVT3135?
Układ losowo uruchamia syrenę alarmową. Częstość załączania można regulować potencjometrem PR1 w zakresie od 5 do 30 minut.
Czy układ działa po zmroku?
Nie. Włącznik zmierzchowy ogranicza pracę po zmroku, dzięki czemu syrena nie uruchamia się w nocy.
Jakie zasilanie jest potrzebne?
Układ wymaga zasilania 12 V DC / 1 A, np. z akumulatora lub stabilizowanego zasilacza.
Czy trzeba uważać na słuch?
Tak. Syrena generuje dźwięk powyżej 100 dB, dlatego nie należy uruchamiać urządzenia blisko ucha.
