Mikroprocesorowy strach na ptaki - KIT AVT 3135
- Mikroprocesorowy strach na ptaki AVT3135 losowo uruchamia głośną syrenę powyżej 100 dB, ma regulację częstości pracy i włącznik zmierzchowy. Wersja B to KIT z płytką PCB i elementami do lutowania.

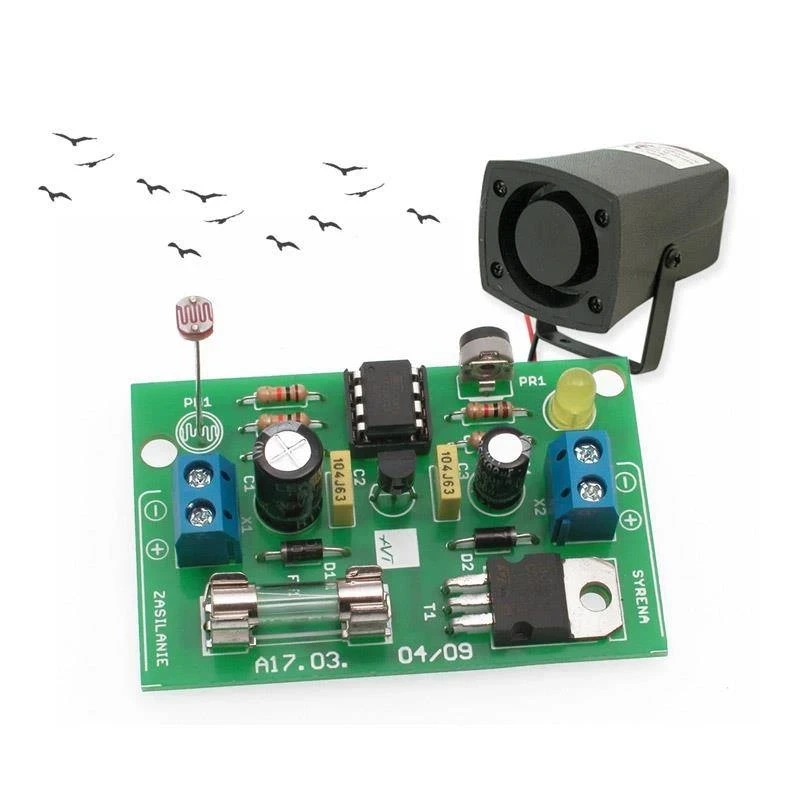

Mikroprocesorowy strach na ptaki – zestaw KIT AVT3135 do samodzielnego montażu
Zestaw elementów do budowy mikroprocesorowego odstraszacza ptaków z losowo uruchamianą syreną, regulacją częstości pracy i włącznikiem zmierzchowym.
Automatyczne odstraszanie ptaków z losowym sygnałem dźwiękowym
AVT3135 pozwala zbudować mikroprocesorowy odstraszacz ptaków, który losowo uruchamia głośną syrenę alarmową. Układ sprawdzi się w ogrodzie, sadzie, magazynie, przy uprawach oraz w miejscach, gdzie potrzebne jest okresowe odstraszanie ptaków bez ciągłego nadzoru.
Częstość załączania syreny można regulować jednym potencjometrem. Wbudowany włącznik zmierzchowy ogranicza pracę urządzenia po zmroku, a kontrolki LED informują o pracy czujnika oświetlenia i stanie napięcia zasilania.
Karta techniczna
AVT3135
AVT3135 to mikroprocesorowy sterownik syreny alarmowej do budowy odstraszacza ptaków, z losowym załączaniem dźwięku, regulacją częstości pracy i włącznikiem zmierzchowym.
| Kod projektu | AVT3135 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | mikroprocesorowy odstraszacz ptaków |
| Główne zastosowanie | cykliczne odstraszanie ptaków sygnałem dźwiękowym |
| Zasada działania | losowe załączanie syreny alarmowej |
| Głośność sygnału | powyżej 100 dB |
| Regulacja częstości załączania syreny | płynna, potencjometr PR1 |
| Zakres regulacji częstości | 5–30 minut |
| Liczba sygnałów w cyklu | 3–8 sygnałów |
| Czas trwania sygnału | 2–5 sekund |
| Włącznik zmierzchowy | tak, z fotorezystorem PH1 |
| Kontrola napięcia zasilania | dioda LED |
| Kontrola czujnika oświetlenia | dioda LED |
| Mikrokontroler | ATtiny25 |
| Stabilizator napięcia | 78L05 |
| Tranzystor wyjściowy | BUZ11 lub podobny |
| Zabezpieczenie | bezpiecznik 2 A, zabezpieczenie przed odwrotną polaryzacją |
| Syrena alarmowa | 12 V, w zestawie |
| Zasilanie | 12 V DC / 1 A, akumulator lub zasilacz stabilizowany |
| Wymiary płytki PCB | 40×62 mm |
Wersja

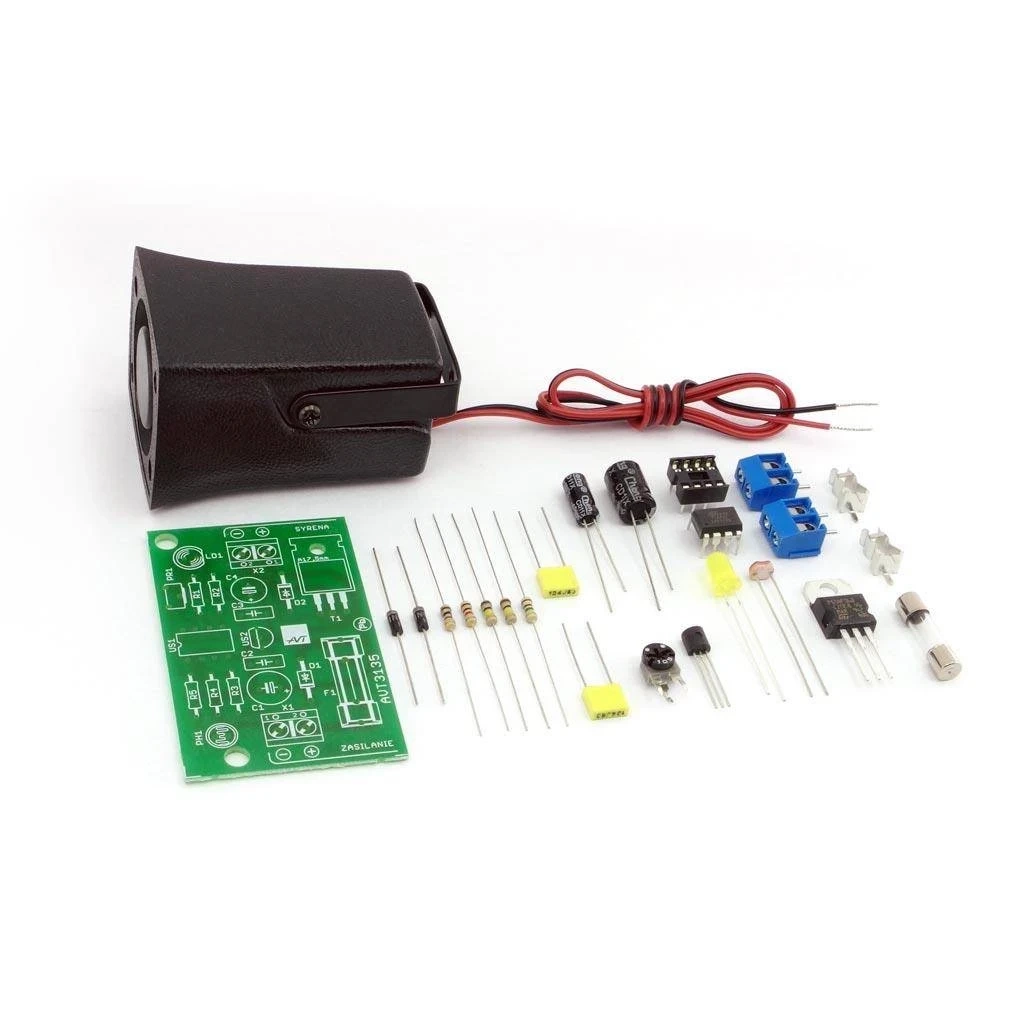

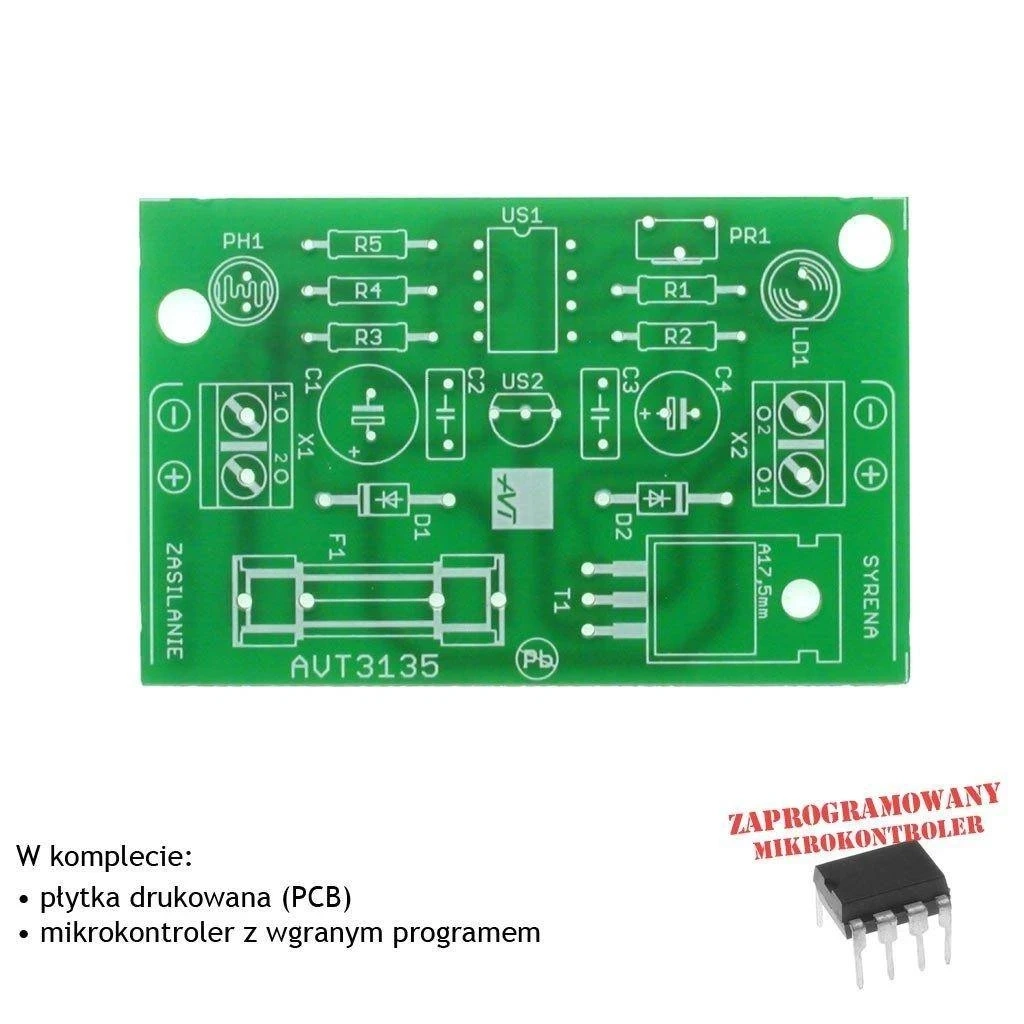

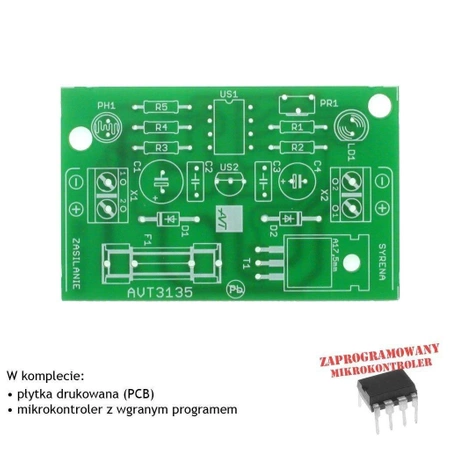

AVT3135 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania mikroprocesorowego odstraszacza ptaków.
Notes
Częstość załączania syreny ustawia się potencjometrem PR1. Zakres regulacji wynosi od 5 do 30 minut.
W ciągu dnia dioda LED miga co kilka sekund, sygnalizując poprawną pracę odstraszacza. Przy rozładowanym akumulatorze pojawiają się trzy krótkie mignięcia co kilka sekund.
Przy pracy na zewnątrz układ trzeba umieścić w obudowie chroniącej przed warunkami atmosferycznymi, a zasilacz sieciowy zabezpieczyć przed deszczem i wilgocią.
Uwaga: układ wytwarza dźwięk o głośności powyżej 100 dB.
Uruchamianie urządzenia blisko ucha może doprowadzić do uszkodzenia słuchu.
Najczęściej zadawane pytania
AVT3135 B to zestaw elementów do samodzielnego montażu. Zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania odstraszacza ptaków.
Tak. Wersja B wymaga samodzielnego lutowania elementów na płytce PCB.
Układ losowo uruchamia syrenę alarmową. Częstość załączania można regulować potencjometrem PR1 w zakresie od 5 do 30 minut.
Nie. Włącznik zmierzchowy ogranicza pracę po zmroku, dzięki czemu syrena nie uruchamia się w nocy.
Układ wymaga zasilania 12 V DC / 1 A, np. z akumulatora lub stabilizowanego zasilacza.
Tak. Syrena generuje dźwięk powyżej 100 dB, dlatego nie należy uruchamiać urządzenia blisko ucha.
