Mikroprocesorowy odstraszacz kretów - PCB i mikroprocesor do projektu AVT 3165
- Mikroprocesorowy odstraszacz kretów AVT3165 losowo generuje wibracje i dźwięk przekaźnika, działa całodobowo i jest zasilany 12 VDC. Wersja A+ to płytka PCB z zaprogramowanym mikrokontrolerem.
Mikroprocesorowy odstraszacz kretów – płytka PCB z zaprogramowanym mikrokontrolerem AVT3165 A+
Płytka PCB z zaprogramowanym mikrokontrolerem do budowy odstraszacza kretów z losowo generowanymi wibracjami, pracą całodobową i zasilaniem 12 VDC.
Losowe wibracje do odstraszania kretów z trawnika i ogrodu
AVT3165 pozwala zbudować mikroprocesorowy odstraszacz kretów, który losowo uruchamia przekaźnik lub inny odbiornik generujący wibracje. Zmienność sygnału utrudnia przyzwyczajenie się szkodników do działania urządzenia.
Układ pracuje całodobowo i może być zasilany z akumulatora 12 V lub stabilizowanego zasilacza 12 VDC. Najlepszy efekt działania uzyskuje się w ziemi wilgotnej lub gliniastej, ponieważ suche, piaszczyste podłoże silniej tłumi wibracje i fale dźwiękowe.
Karta techniczna
AVT3165
AVT3165 to mikroprocesorowy sterownik do budowy odstraszacza kretów, który losowo uruchamia przekaźnik lub inny odbiornik generujący wibracje.
| Kod projektu | AVT3165 |
|---|---|
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ układu | mikroprocesorowy odstraszacz kretów |
| Główne zastosowanie | odstraszanie kretów i innych drobnych zwierząt przez wibracje |
| Zasada działania | losowe załączanie przekaźnika lub innego odbiornika generującego wibracje |
| Praca całodobowa | tak |
| Regulacja częstości załączania | płynna, potencjometr PR1 |
| Zakres regulacji częstości | 5–30 minut |
| Liczba sygnałów w cyklu | 3–8 sygnałów |
| Czas trwania sygnału | 2–5 sekund |
| Wskaźnik pracy | dioda LED |
| Kontrola napięcia akumulatora | tak, sygnalizacja LED |
| Mikrokontroler | ATtiny25 z wgranym programem |
| Stabilizator napięcia | LM2931 |
| Tranzystor wyjściowy | IRL3803, BUZ11 lub podobny |
| Odbiornik wykonawczy | przekaźnik samochodowy 12 V lub inny odbiornik 12 V |
| Zabezpieczenie | bezpiecznik 2 A, dioda zabezpieczająca przed odwrotną polaryzacją |
| Zasilanie | 12 VDC, akumulator lub stabilizowany zasilacz |
| Zalecana wydajność źródła zasilania | około 250 mA lub więcej, zależnie od odbiornika |
| Wymiary płytki PCB | 40×63 mm |
Wersja

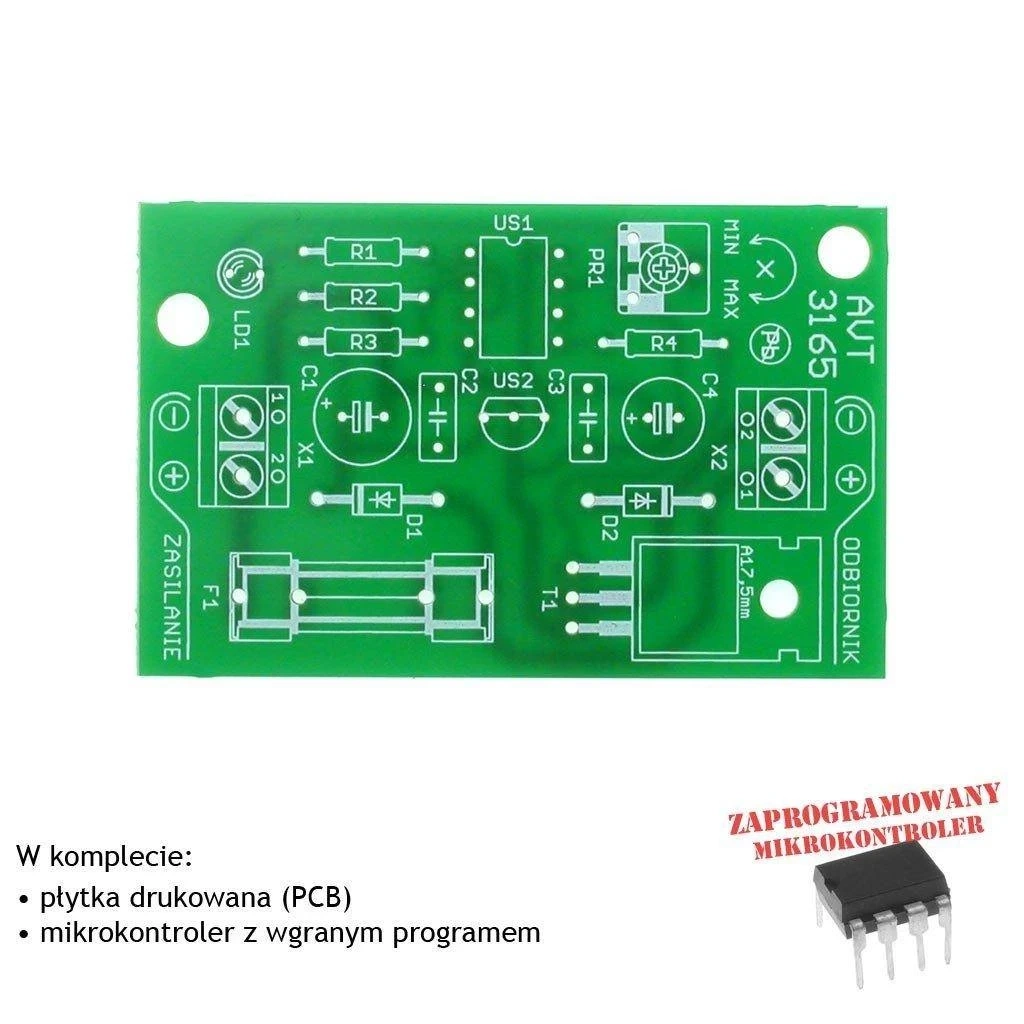

AVT3165 A+ – płytka PCB i zaprogramowany mikrokontroler. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R4: 1 kΩ
- R2: 100 kΩ
- R3: 1 MΩ
- PR1: potencjometr montażowy 1 MΩ
- C1: 470 µF
- C2, C3: 100 nF
- C4: 100 µF
- D1, D2: 1N4007
- LD1: dowolna dioda LED
- US1: ATtiny25 z wgranym programem – dołączony do wersji A+
- US2: LM2931
- T1: IRL3803, BUZ11 lub podobny
- F1: bezpiecznik 2 A / 250 V
- X1, X2: ARK2/500
- Przekaźnik samochodowy 12 V z uchwytem
- Obudowa Z-54 – nie wchodzi w skład zestawu
Notes
Częstość załączania przekaźnika ustawia się potencjometrem PR1. Zakres regulacji wynosi od 5 do 30 minut.
Dioda LED sygnalizuje poprawną pracę odstraszacza. Przy rozładowanym akumulatorze pojawiają się trzy krótkie mignięcia co kilka sekund.
Przy pracy na zewnątrz układ trzeba umieścić w obudowie chroniącej przed warunkami atmosferycznymi, a zasilacz sieciowy zabezpieczyć przed deszczem i wilgocią.
Najczęściej zadawane pytania
AVT3165 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny25. Pozostałe elementy z wykazu trzeba skompletować osobno.
Nie. Wersja A+ nie jest pełnym zestawem KIT. Zawiera płytkę PCB i zaprogramowany mikrokontroler, a pozostałe podzespoły trzeba dobrać osobno.
Nie. Mikrokontroler w wersji A+ ma wgrany program do projektu AVT3165.
Układ losowo uruchamia przekaźnik lub inny odbiornik generujący wibracje. Zmienność sygnału utrudnia przyzwyczajenie się zwierząt do pracy odstraszacza.
Układ wymaga zasilania 12 VDC, np. z akumulatora lub stabilizowanego zasilacza.
Nie. Obudowa Z-54 nie wchodzi w skład zestawu.
