Co zawiera wersja AVT3165 B?
AVT3165 B to zestaw elementów do samodzielnego montażu. Zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania odstraszacza kretów.
Mikroprocesorowy odstraszacz kretów - KIT AVT 3165
- Mikroprocesorowy odstraszacz kretów AVT3165 losowo generuje wibracje i dźwięk przekaźnika, działa całodobowo i jest zasilany 12 VDC. Wersja B to KIT z płytką PCB i elementami do lutowania.
Mikroprocesorowy odstraszacz kretów – zestaw KIT AVT3165 do samodzielnego montażu
Zestaw elementów do budowy odstraszacza kretów z losowo generowanymi wibracjami, pracą całodobową i zasilaniem 12 VDC.
Losowe wibracje do odstraszania kretów z trawnika i ogrodu

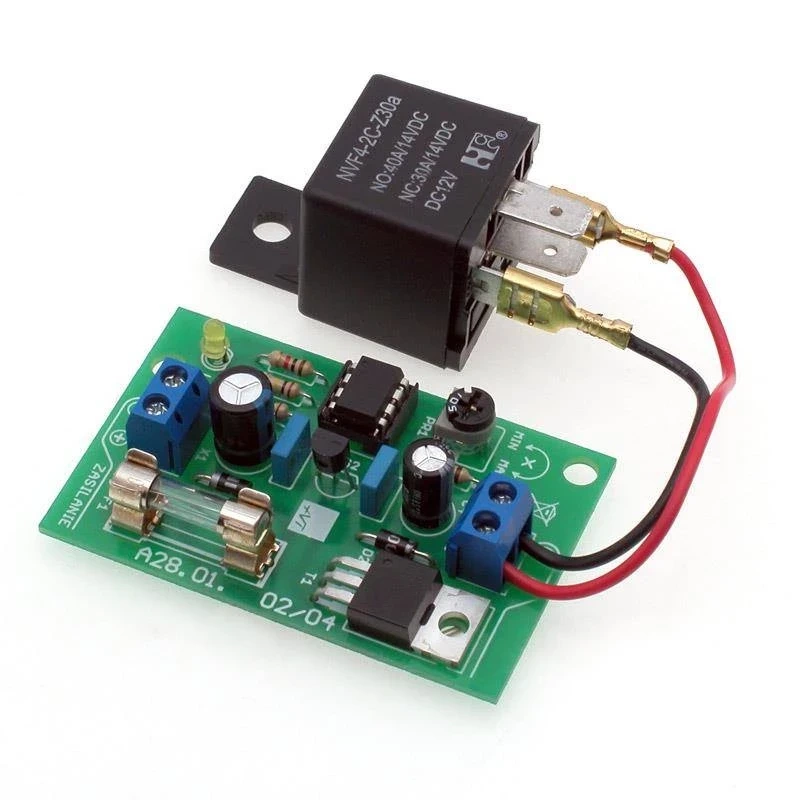

AVT3165 pozwala zbudować mikroprocesorowy odstraszacz kretów, który losowo uruchamia przekaźnik lub inny odbiornik generujący wibracje. Zmienność sygnału utrudnia przyzwyczajenie się szkodników do działania urządzenia.
Układ pracuje całodobowo i może być zasilany z akumulatora 12 V lub stabilizowanego zasilacza 12 VDC. Najlepszy efekt działania uzyskuje się w ziemi wilgotnej lub gliniastej, ponieważ suche, piaszczyste podłoże silniej tłumi wibracje i fale dźwiękowe.
Losowe wibracje odstraszające Mikrokontroler zmienia cykl pracy, aby utrudnić przyzwyczajenie się zwierząt do sygnału
Praca całodobowa Układ może działać przez całą dobę, z kontrolką LED sygnalizującą pracę i stan zasilania

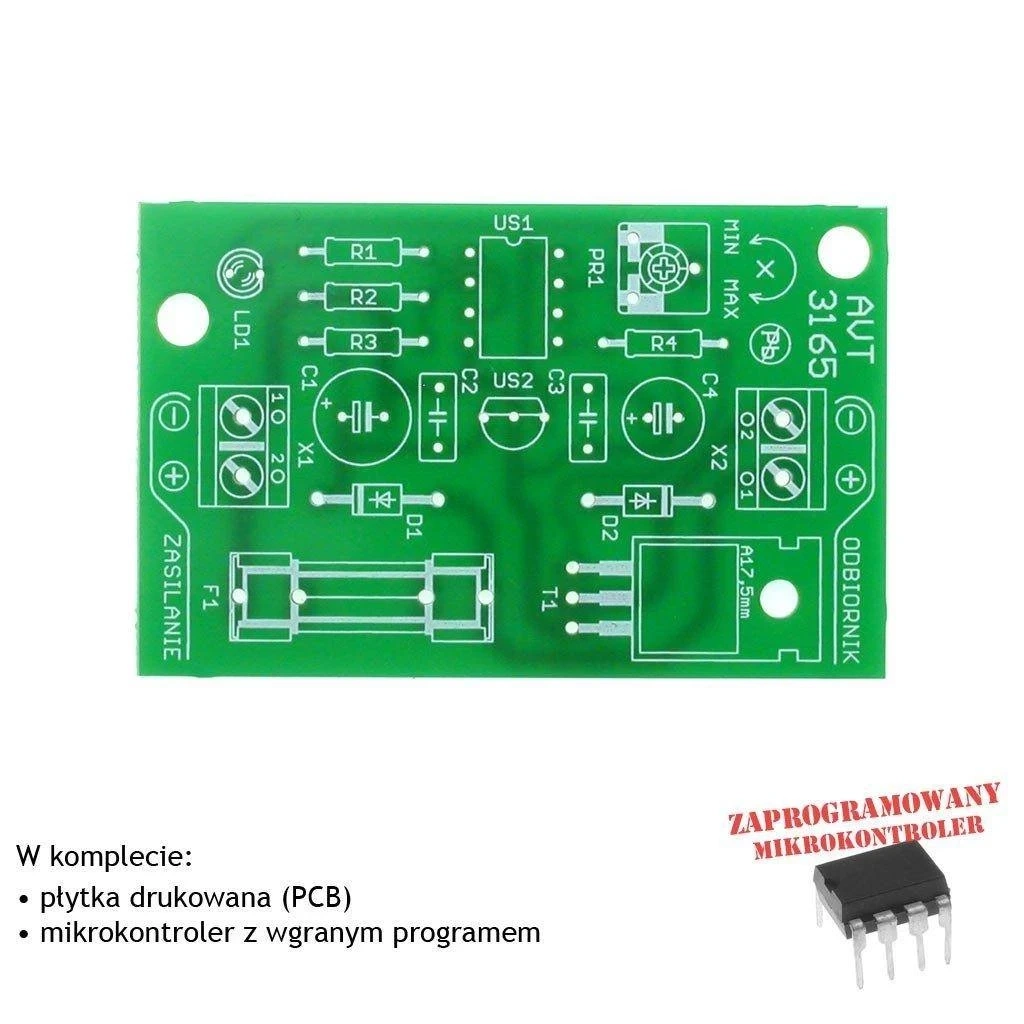

KIT z płytką PCB Wersja B zawiera płytkę PCB oraz elementy do zlutowania odstraszacza
Skala trudności
1/6
Szacowany czas montażu
30 min
Karta techniczna
AVT3165
AVT3165 to mikroprocesorowy sterownik do budowy odstraszacza kretów, który losowo uruchamia przekaźnik lub inny odbiornik generujący wibracje.
| Kod projektu | AVT3165 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | mikroprocesorowy odstraszacz kretów |
| Główne zastosowanie | odstraszanie kretów i innych drobnych zwierząt przez wibracje |
| Zasada działania | losowe załączanie przekaźnika lub innego odbiornika generującego wibracje |
| Praca całodobowa | tak |
| Regulacja częstości załączania | płynna, potencjometr PR1 |
| Zakres regulacji częstości | 5–30 minut |
| Liczba sygnałów w cyklu | 3–8 sygnałów |
| Czas trwania sygnału | 2–5 sekund |
| Wskaźnik pracy | dioda LED |
| Kontrola napięcia akumulatora | tak, sygnalizacja LED |
| Mikrokontroler | ATtiny25 z wgranym programem |
| Stabilizator napięcia | LM2931 |
| Tranzystor wyjściowy | IRL3803, BUZ11 lub podobny |
| Odbiornik wykonawczy | przekaźnik samochodowy 12 V lub inny odbiornik 12 V |
| Zabezpieczenie | bezpiecznik 2 A, dioda zabezpieczająca przed odwrotną polaryzacją |
| Zasilanie | 12 VDC, akumulator lub stabilizowany zasilacz |
| Zalecana wydajność źródła zasilania | około 250 mA lub więcej, zależnie od odbiornika |
| Wymiary płytki PCB | 40×63 mm |
Wersja

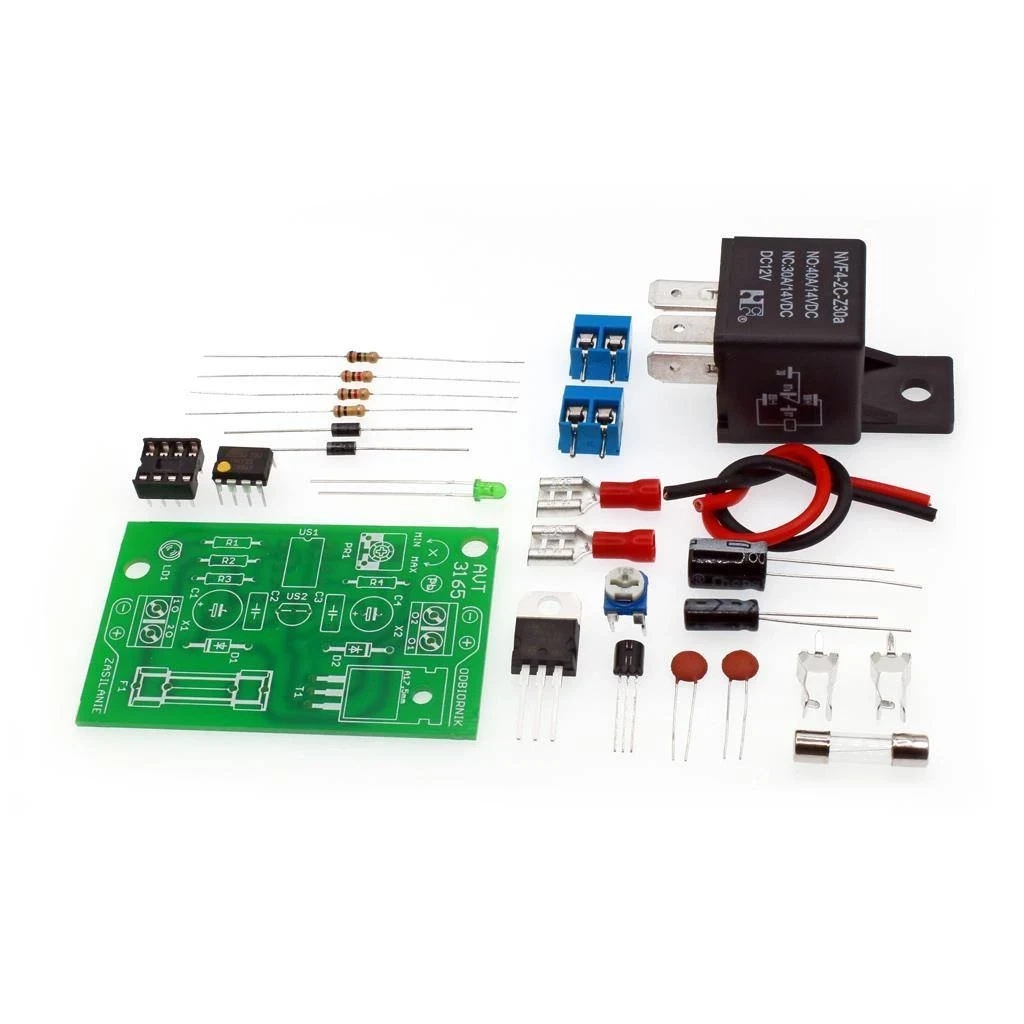

AVT3165 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania mikroprocesorowego odstraszacza kretów.
Notes
Częstość załączania przekaźnika ustawia się potencjometrem PR1. Zakres regulacji wynosi od 5 do 30 minut.
Dioda LED sygnalizuje poprawną pracę odstraszacza. Przy rozładowanym akumulatorze pojawiają się trzy krótkie mignięcia co kilka sekund.
Przy pracy na zewnątrz układ trzeba umieścić w obudowie chroniącej przed warunkami atmosferycznymi, a zasilacz sieciowy zabezpieczyć przed deszczem i wilgocią.
Najczęściej zadawane pytania
Czy AVT3165 B wymaga lutowania?
Tak. Wersja B wymaga samodzielnego lutowania elementów na płytce PCB.
Jak działa AVT3165?
Układ losowo uruchamia przekaźnik lub inny odbiornik generujący wibracje. Zmienność sygnału utrudnia przyzwyczajenie się zwierząt do pracy odstraszacza.
Jakie zasilanie jest potrzebne?
Układ wymaga zasilania 12 VDC, np. z akumulatora lub stabilizowanego zasilacza.
Czy obudowa jest w zestawie?
Nie. Obudowa Z-54 nie wchodzi w skład zestawu.
Czy układ pracuje cały czas?
Tak. Układ jest przeznaczony do pracy całodobowej.
