Mikrofon pojemnościowy elektretowy 9,7 × 6,5 mm, 4,5 V, z wyprowadzeniami pinowymi, KPCM18WB-P

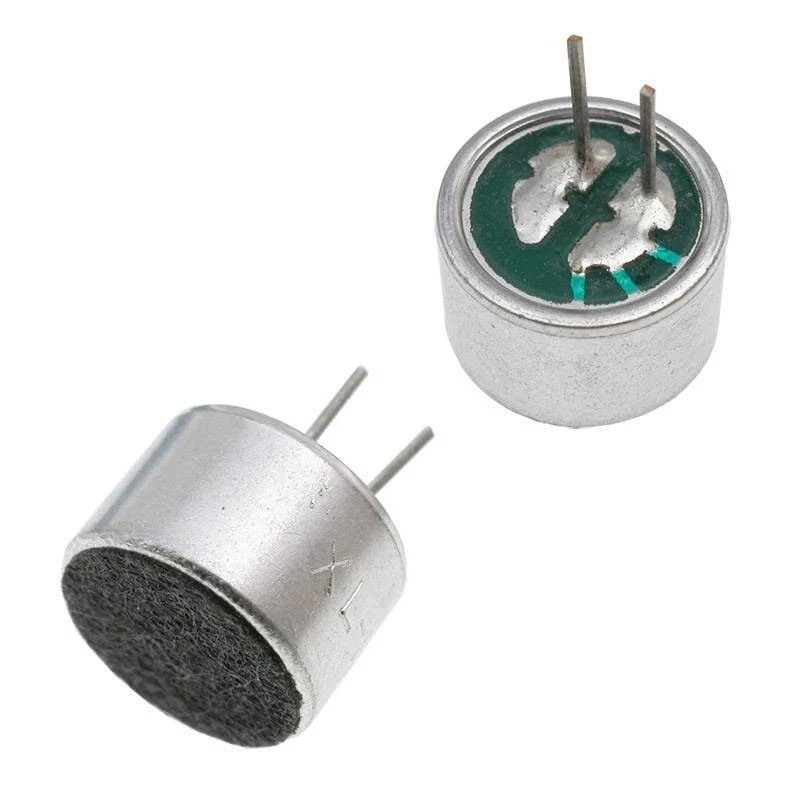

Kompaktowa kapsuła mikrofonowa 9,7 × 6,5 mm z wyprowadzeniami pinowymi
Mikrofon pojemnościowy elektretowy KPCM18WB-P jest niewielką kapsułą do odbioru dźwięku w układach elektronicznych. Wymiary 9,7 × 6,5 mm ułatwiają zastosowanie elementu w urządzeniach o ograniczonej przestrzeni montażowej.
Kapsuła pracuje przy napięciu 4,5 V, a jej impedancja wynosi 2,2 kΩ. Wyprowadzenia pinowe umożliwiają trwałe połączenie z płytką lub przewodami zgodnie z projektem urządzenia.
Najważniejsze cechy
- Wymiary kapsuły: 9,7 × 6,5 mm
- Napięcie pracy: 4,5 V
- Impedancja: 2,2 kΩ
- Wyprowadzenia: piny
Zastosowanie
Kapsuła może pracować jako wejściowy przetwornik akustyczny w prostych i kompaktowych torach audio.
- moduły mikrofonowe i przedwzmacniacze
- rejestratory oraz proste układy audio
- czujniki dźwięku i projekty edukacyjne

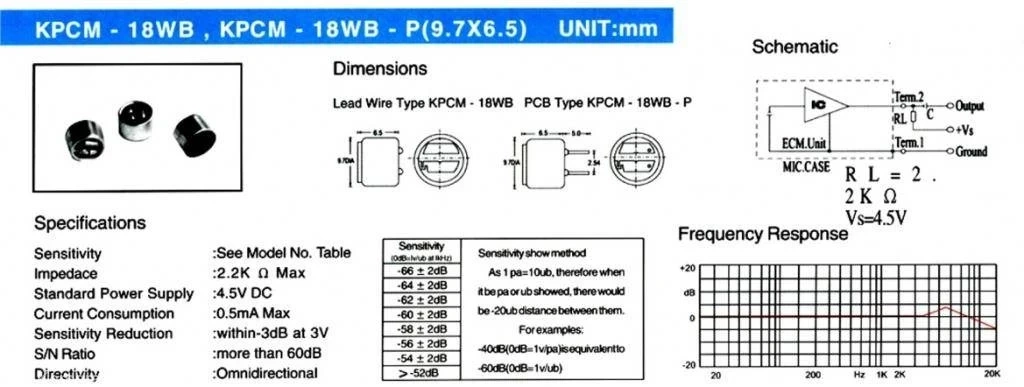

Specyfikacja techniczna
- Model: KPCM18WB-P
- Typ produktu: mikrofon pojemnościowy elektretowy
- Średnica kapsuły: 9,7 mm
- Wysokość kapsuły: 6,5 mm
- Napięcie pracy: 4,5 V
- Impedancja: 2,2 kΩ
- Wyprowadzenia: piny
- Odpowiedniki: BCM-9765P, EM-9765P
Warto wiedzieć: jak zasilać mikrofon elektretowy
Kapsuła elektretowa zawiera wewnętrzny element aktywny, dlatego wymaga napięcia polaryzującego. Typowy układ współpracujący obejmuje rezystor polaryzujący oraz kondensator oddzielający składową stałą od sygnału audio.
Przed lutowaniem należy rozpoznać polaryzację wyprowadzeń. Odwrotne podłączenie może uniemożliwić prawidłowy odbiór sygnału, a napięcie powinno odpowiadać wartości przewidzianej dla danego modelu.
Najczęściej zadawane pytania
Tak. Napięcie pracy tego modelu wynosi 4,5 V.
Kapsuła ma średnicę 9,7 mm i wysokość 6,5 mm.
Model ma piny.
Tak. Przed montażem należy zidentyfikować wyprowadzenie masy i wyprowadzenie sygnałowe.
Zależy to od czułości wejścia urządzenia. W wielu układach stosuje się przedwzmacniacz lub wejście przeznaczone do kapsuł elektretowych.
