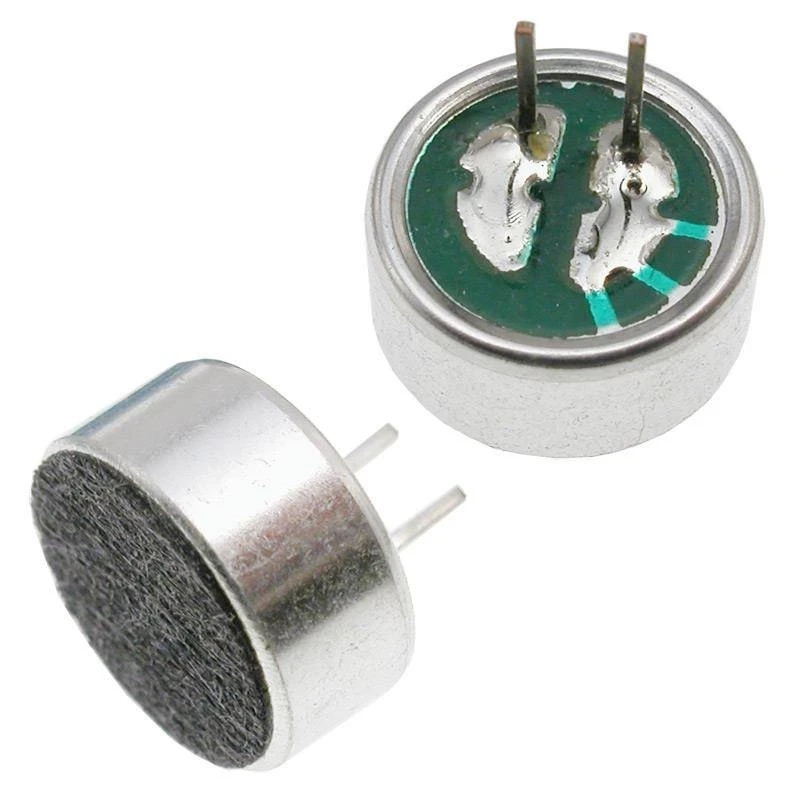

Mikrofon pojemnościowy elektretowy KPCM28B-P jest niewielką kapsułą do odbioru dźwięku w układach elektronicznych. Wymiary 9,7 × 5 mm ułatwiają zastosowanie elementu w urządzeniach o ograniczonej przestrzeni montażowej.

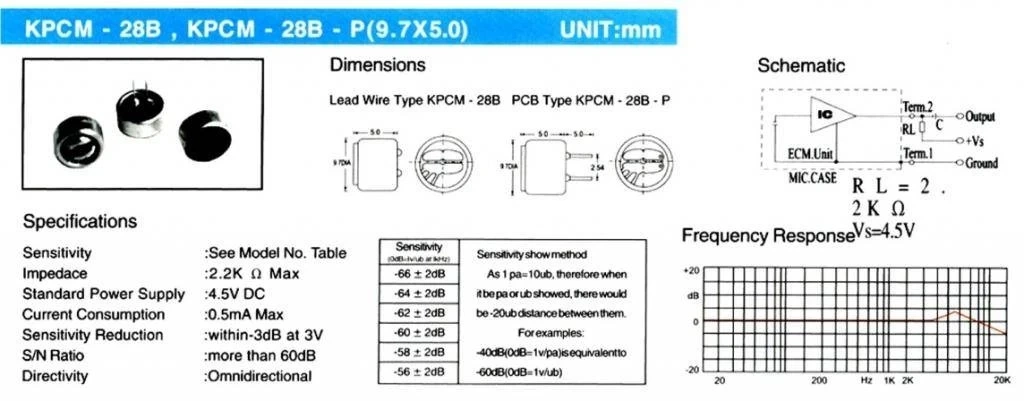

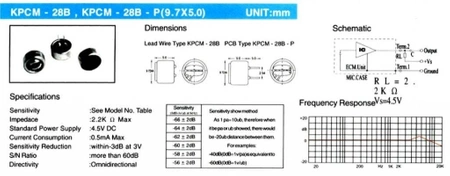

Kapsuła pracuje przy napięciu 4,5 V, a jej impedancja wynosi 2,2 kΩ. Wyprowadzenia pinowe przeznaczone są do montażu przewlekanego — piny wsuwa się w otwory płytki i lutuje od spodu, co daje mocniejsze osadzenie mechaniczne niż lutowanie powierzchniowe.
Kapsuła może pracować jako wejściowy przetwornik akustyczny w prostych i kompaktowych torach audio.
Kapsuła elektretowa zawiera wewnętrzny tranzystor FET, dlatego wymaga napięcia polaryzującego — inaczej niż mikrofon dynamiczny, który sam wytwarza sygnał. Typowy układ współpracujący obejmuje rezystor polaryzujący oraz kondensator oddzielający składową stałą od sygnału audio.
Przed lutowaniem należy rozpoznać polaryzację wyprowadzeń. Odwrotne podłączenie uniemożliwia prawidłowy odbiór sygnału, a napięcie powinno odpowiadać wartości przewidzianej dla danego modelu.
Wyprowadzenie masy jest połączone z metalową obudową kapsuły — sprawdza się to omomierzem, mierząc ciągłość między pinem a puszką. Drugi pin to wyjście sygnałowe. Odwrotne podłączenie nie uszkodzi kapsuły, ale sygnał nie pojawi się na wyjściu.
Typowo stosuje się wartości od 1 do 10 kΩ, łączone między napięcie zasilania a wyjście sygnałowe. Wyższa rezystancja zwiększa czułość układu, ale też poziom szumu — wartość dobiera się doświadczalnie do konkretnego zastosowania.
Elektret jest wrażliwy na wysoką temperaturę — długie grzanie może trwale osłabić polaryzację membrany i obniżyć czułość. Lutowanie powinno być krótkie, a przy pinach warto przytrzymać wyprowadzenie pęsetą, która odprowadzi część ciepła.
Zwykle tak. Sygnał z kapsuły elektretowej ma poziom rzędu miliwoltów, więc wejście liniowe go nie wysteruje. Wyjątkiem są wejścia mikrofonowe w kartach dźwiękowych i mikrokontrolerach, które mają własny stopień wzmacniający i zasilanie polaryzujące.
Wersja z pinami przeznaczona jest do montażu przewlekanego w otworach płytki, wersja z polami lutowniczymi do montażu powierzchniowego. Parametry akustyczne i elektryczne pozostają takie same — o wyborze decyduje konstrukcja płytki.
