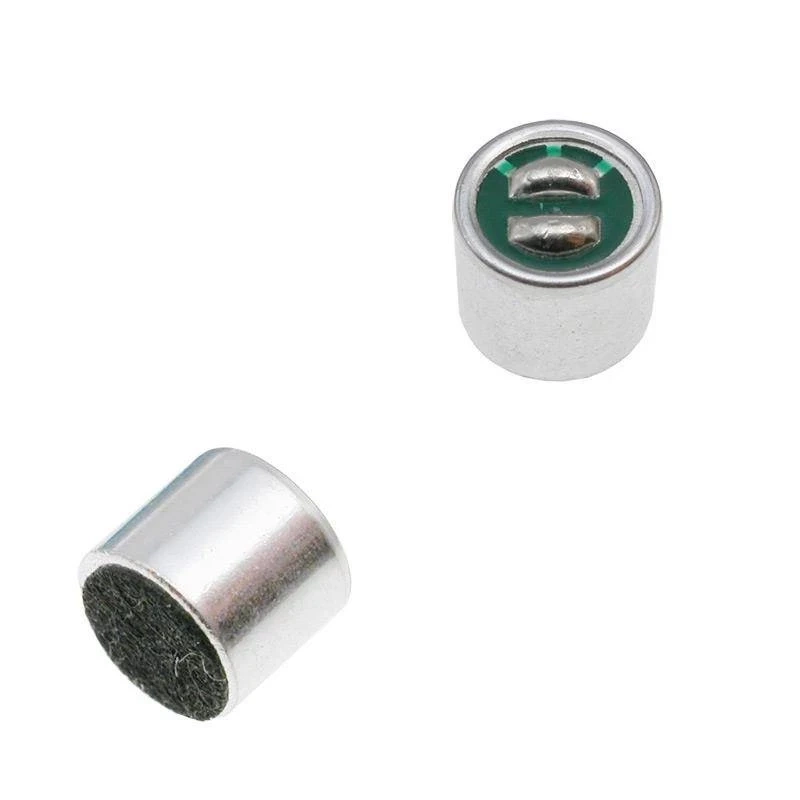

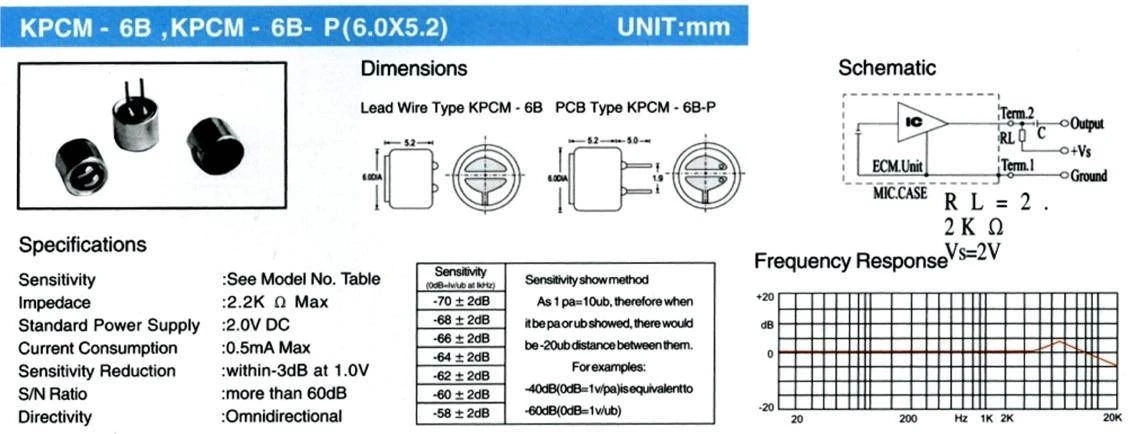

Mikrofon pojemnościowy elektretowy KPCM6B jest niewielką kapsułą do odbioru dźwięku w układach elektronicznych. Wymiary 6 × 5,2 mm ułatwiają zastosowanie elementu w urządzeniach o ograniczonej przestrzeni montażowej.
Kapsuła pracuje przy napięciu 2 V, a jej impedancja wynosi 2,2 kΩ. Pola lutownicze przystosowane są do montażu powierzchniowego — kapsułę lutuje się bezpośrednio do pól na płytce, bez wierceń.
Kapsuła może pracować jako wejściowy przetwornik akustyczny w prostych i kompaktowych torach audio.
Kapsuła elektretowa zawiera wewnętrzny tranzystor FET, dlatego wymaga napięcia polaryzującego — inaczej niż mikrofon dynamiczny, który sam wytwarza sygnał. Typowy układ współpracujący obejmuje rezystor polaryzujący oraz kondensator oddzielający składową stałą od sygnału audio.
Przed lutowaniem należy rozpoznać polaryzację wyprowadzeń. Odwrotne podłączenie uniemożliwia prawidłowy odbiór sygnału, a napięcie powinno odpowiadać wartości przewidzianej dla danego modelu.
Pole masy jest połączone z metalową obudową kapsuły — sprawdza się to omomierzem, mierząc ciągłość między polem a puszką. Drugie pole to wyjście sygnałowe. Odwrotne podłączenie nie uszkodzi kapsuły, ale sygnał nie pojawi się na wyjściu.
Typowo stosuje się wartości od 1 do 10 kΩ, łączone między napięcie zasilania a wyjście sygnałowe. Wyższa rezystancja zwiększa czułość układu, ale też poziom szumu — wartość dobiera się doświadczalnie do konkretnego zastosowania.
Elektret jest wrażliwy na wysoką temperaturę — długie grzanie może trwale osłabić polaryzację membrany i obniżyć czułość. Lutowanie powinno być krótkie — pola leżą blisko membrany, więc ciepło dociera do niej szybciej niż przy wyprowadzeniach pinowych.
Zwykle tak. Sygnał z kapsuły elektretowej ma poziom rzędu miliwoltów, więc wejście liniowe go nie wysteruje. Wyjątkiem są wejścia mikrofonowe w kartach dźwiękowych i mikrokontrolerach, które mają własny stopień wzmacniający i zasilanie polaryzujące.
Wersja z polami lutowniczymi przeznaczona jest do montażu powierzchniowego, wersja z pinami do przewlekanego. Parametry akustyczne i elektryczne pozostają takie same — o wyborze decyduje konstrukcja płytki.
