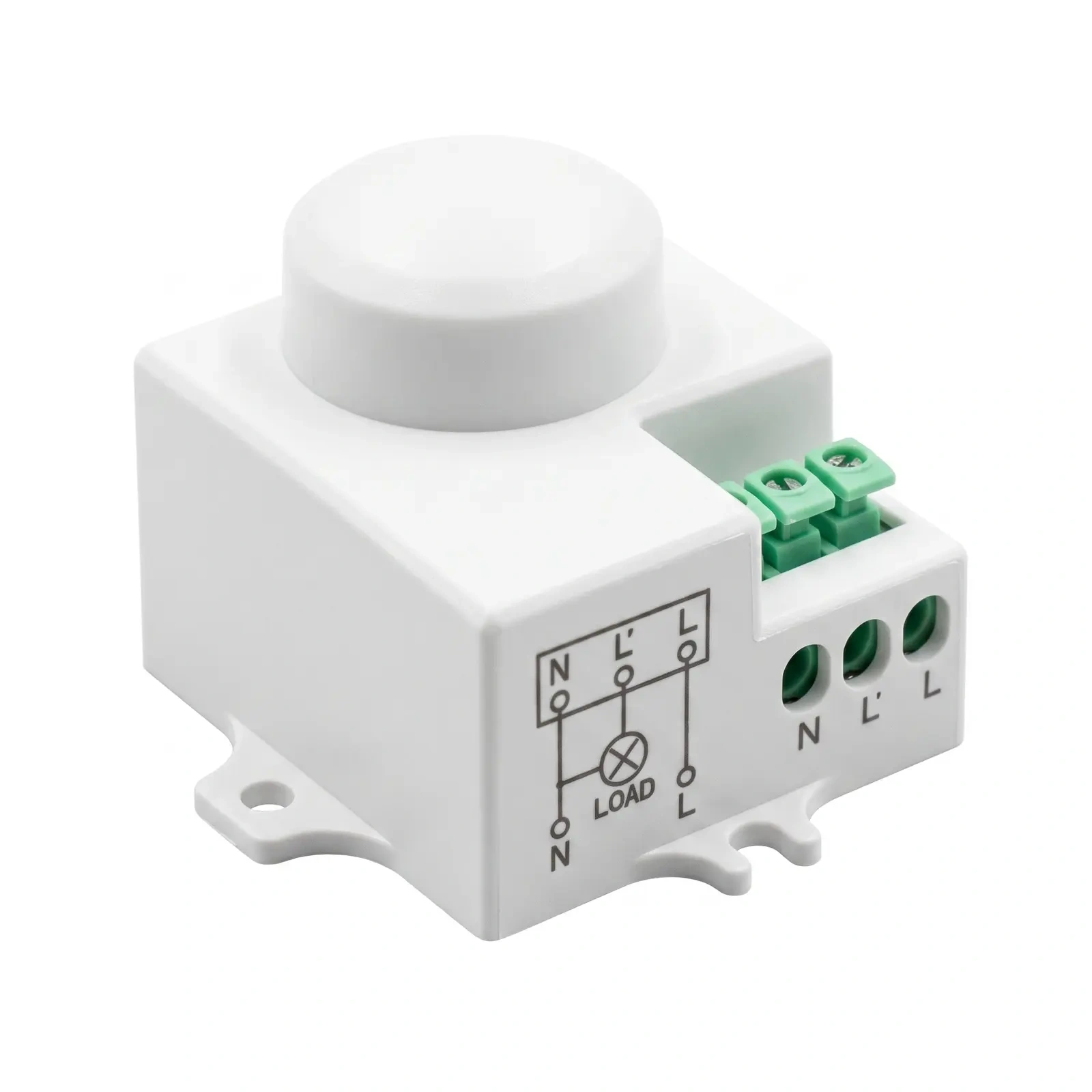

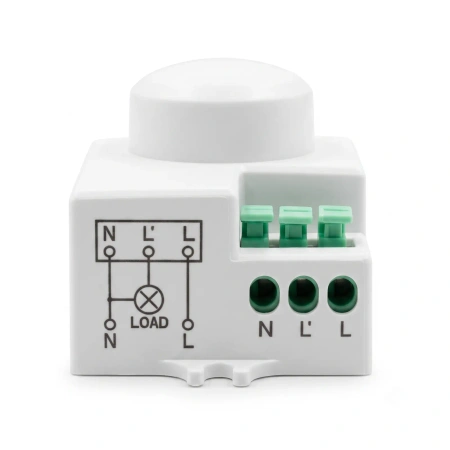

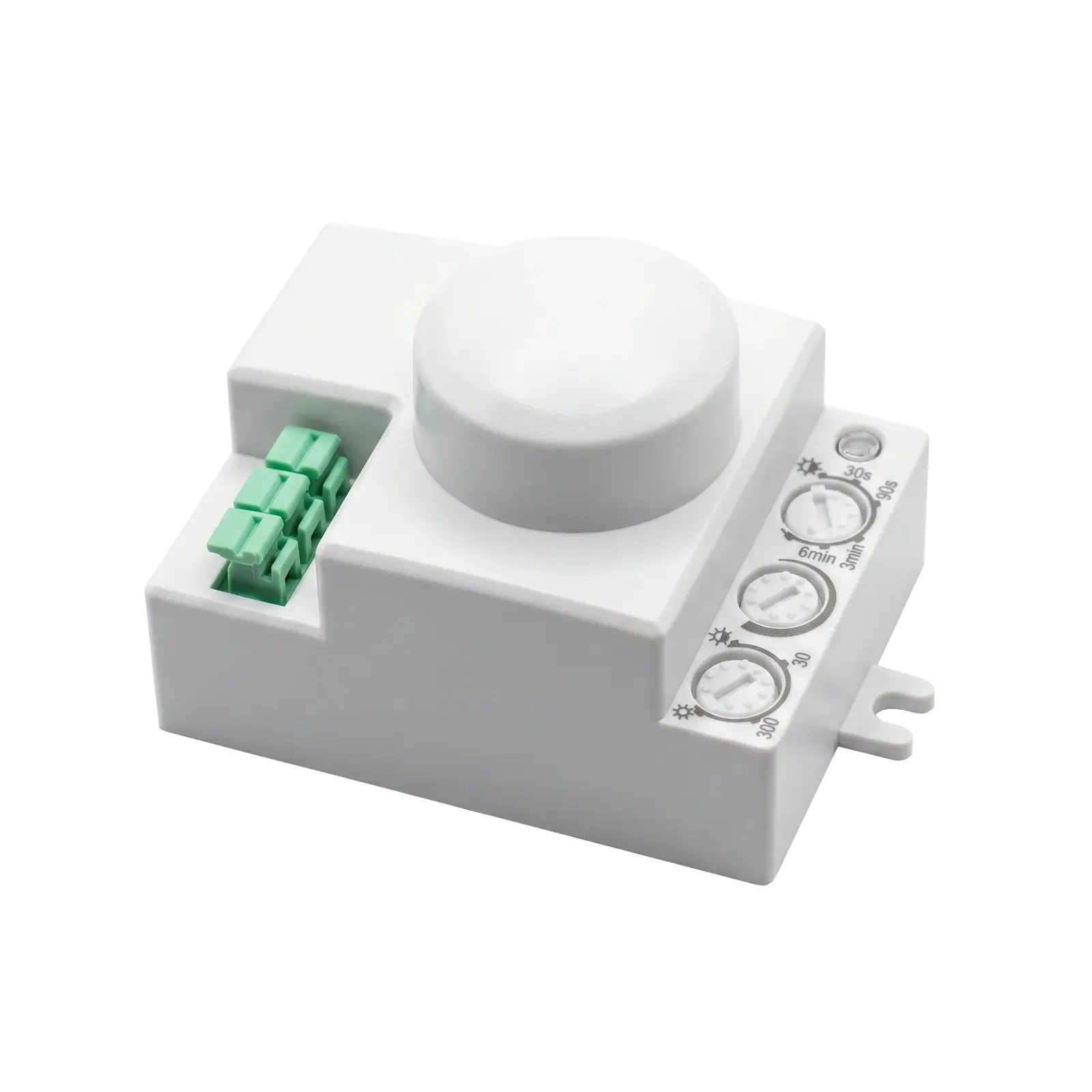

Mikrofalowy czujnik ruchu mini 360° ORNO OR-CR-281

Miniaturowy czujnik mikrofalowy HF 360° do sterowania oświetleniem

ORNO OR-CR-281 to miniaturowy mikrofalowy czujnik ruchu wysokiej częstotliwości przeznaczony do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi. Pracuje na częstotliwości 5,8 GHz, ma kąt detekcji 360° i zasięg do 8 m.

Czujnik działa z napięciem 230 V AC i obsługuje obciążenie do 1200 W. Dla oświetlenia LED podano osobny limit 300 W. Regulacja natężenia światła w zakresie <3-2000 lx, czasu załączenia od 10 s do 12 min oraz czułości pozwala dopasować pracę czujnika do miejsca montażu.

Najważniejsze cechy

• Mikrofalowy czujnik ruchu HF do automatycznego sterowania oświetleniem
• Częstotliwość pracy 5,8 GHz
• Kąt detekcji 360°
• Zasięg detekcji do 8 m na wprost i bocznie
• Średnica pola detekcji na powierzchni 16 m
• Regulowany próg natężenia światła w zakresie <3-2000 lx
• Regulowany czas załączenia od 10 s do 12 min
• Regulacja czułości działania
• Maksymalna moc łączeniowa 1200 W
• Maksymalna moc przełączana LED 300 W
• Możliwość montażu sufitowego i ściennego
• Kompaktowa obudowa 55 × 40 × 37 mm
• Stopień ochrony IP20 do zastosowań wewnętrznych

Zastosowanie

• Automatyczne sterowanie oświetleniem wewnętrznym
• Korytarze, przejścia i ciągi komunikacyjne
• Pomieszczenia mieszkalne, użytkowe i techniczne
• Montaż na suficie lub ścianie
• Zabudowa w oprawach oświetleniowych, obudowach z tworzywa sztucznego i nad sufitami podwieszanymi
• Instalacje LED z obciążeniem do 300 W

Detekcja mikrofalowa HF w praktyce

Czujnik wykorzystuje detekcję mikrofalową wysokiej częstotliwości 5,8 GHz. Reaguje na ruch na podstawie zmian odbitej fali elektromagnetycznej, dlatego różni się od klasycznych czujników PIR, które pracują na zasadzie pasywnej detekcji podczerwieni.

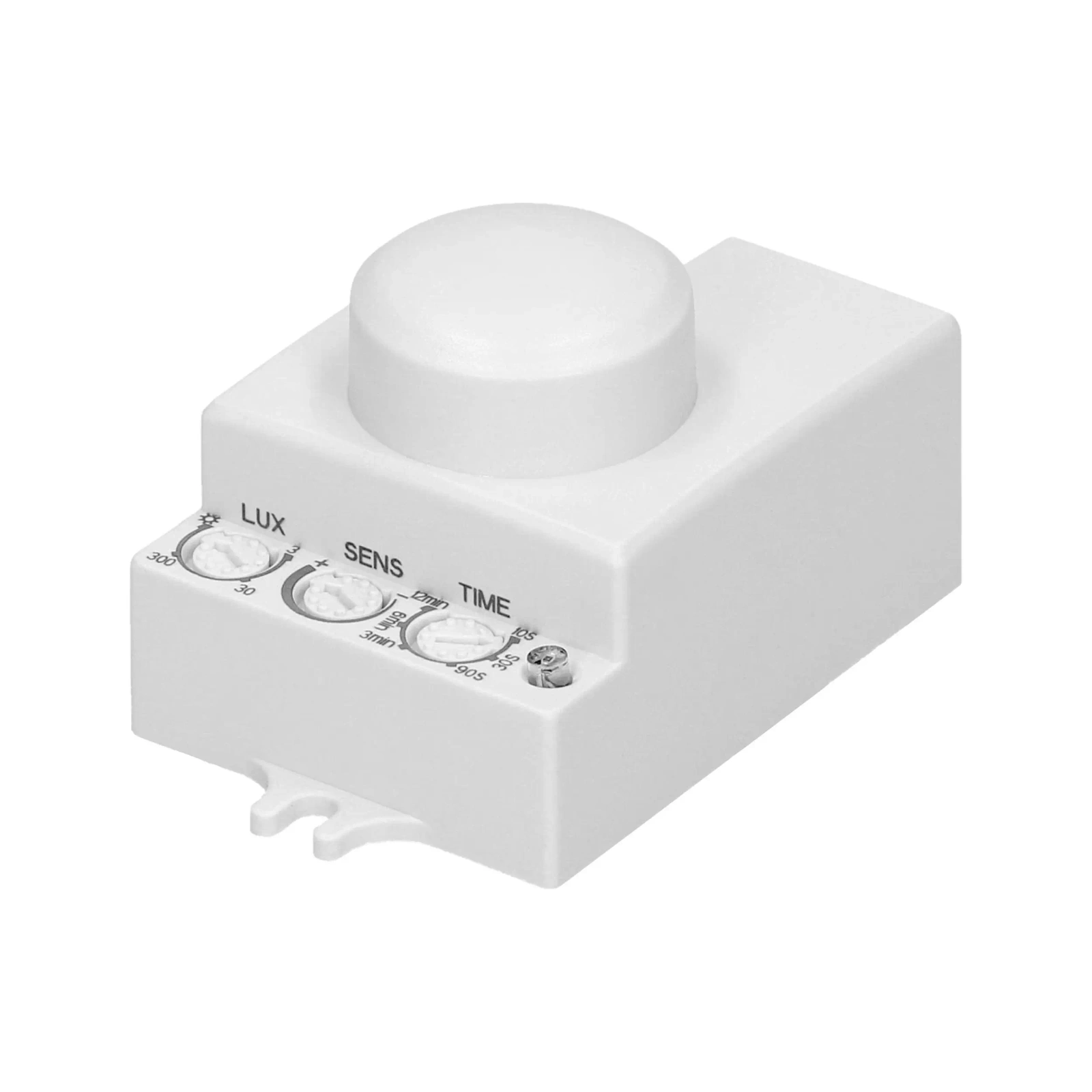

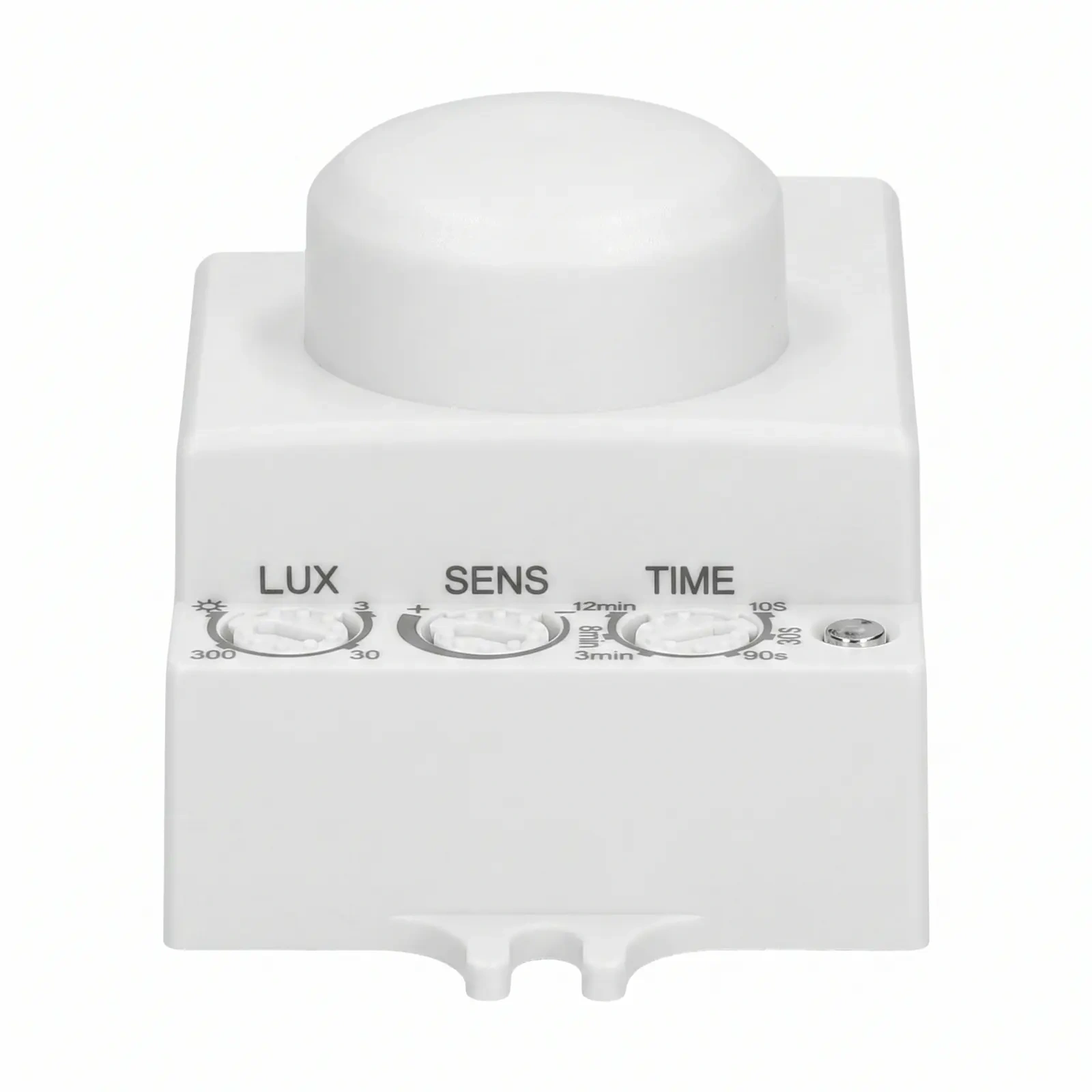

Regulacja czułości pozwala dobrać zasięg wykrywania ruchu, a regulacja natężenia światła określa, przy jakim poziomie oświetlenia otoczenia czujnik ma załączać podłączone obciążenie. Czas załączenia można ustawić w zakresie od 10 s do 12 min.

Dobór wariantu

Model OR-CR-281 warto wybrać wtedy, gdy potrzebny jest mały czujnik mikrofalowy 360° z zasięgiem do 8 m i możliwością montażu sufitowego lub ściennego. Obudowa 55 × 40 × 37 mm ułatwia montaż w miejscach, gdzie większy czujnik byłby trudniejszy do ukrycia. W instalacjach LED należy uwzględnić limit mocy przełączanej 300 W.

Specyfikacja techniczna

• Producent: ORNO
• Model: OR-CR-281
• Typ produktu: mikrofalowy czujnik ruchu mini
• Rodzaj czujnika: wysokiej częstotliwości HF
• Częstotliwość pracy: 5,8 GHz
• Kąt skanowania: 360°
• Kąt detekcji w poziomie: 360°
• Optymalna wysokość montażowa: 1,5-3,5 m
• Maksymalny zasięg boczny: 8 m
• Maksymalny zasięg na wprost: 8 m
• Średnica pola detekcji na powierzchni: 16 m
• Szybkość wykrywania ruchu: 0,6-1,5 m/s
• Regulowana wartość progowa natężenia światła: tak
• Zakres regulacji natężenia światła: <3-2000 lx
• Minimalny czas załączenia: 10 s
• Maksymalny czas załączenia: 12 min
• Sposób montażu: montaż natynkowy
• Montaż sufitowy: tak
• Montaż ścienny: tak

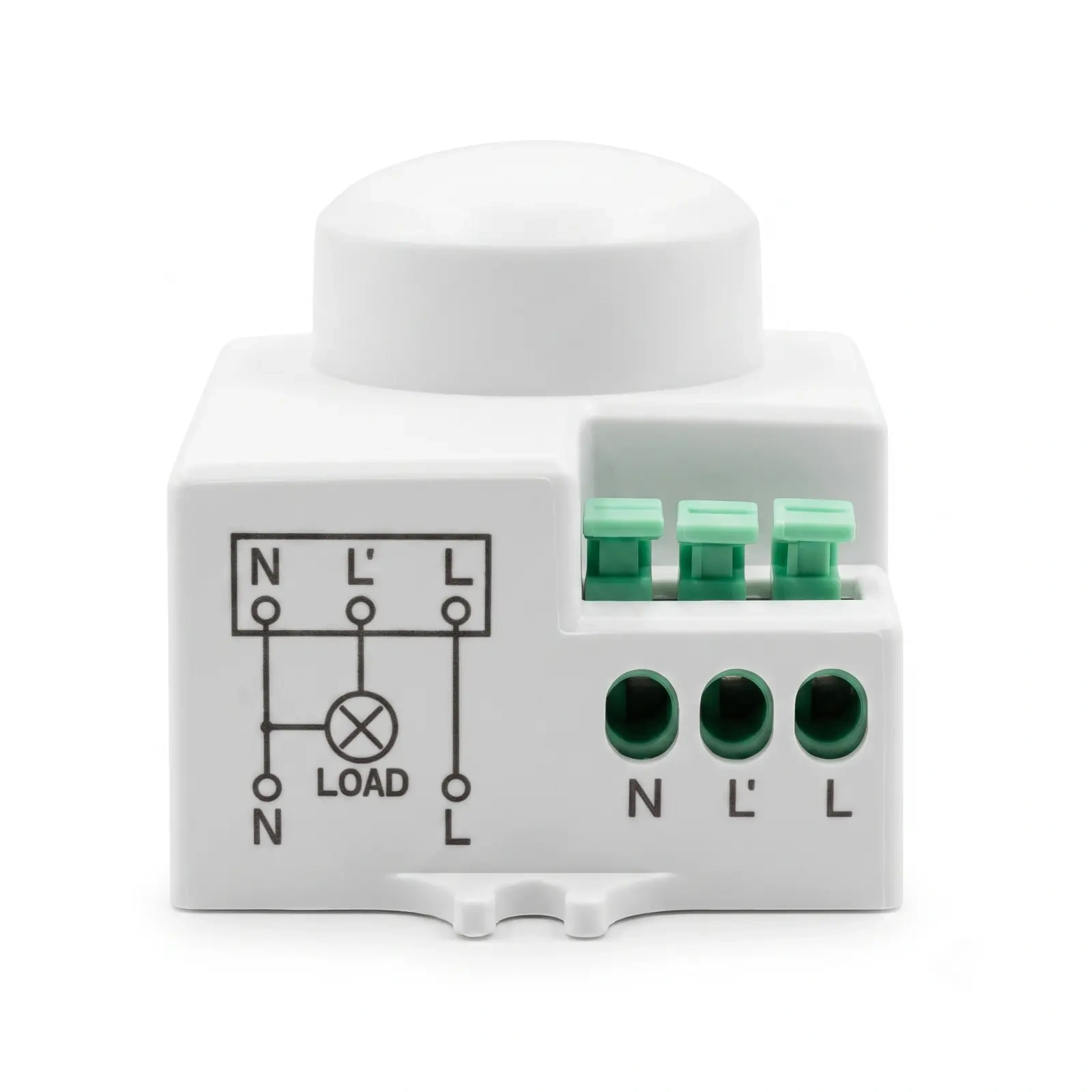

• Typ połączenia: zacisk śrubowy
• Napięcie znamionowe: 230 V AC
• Rodzaj napięcia: AC
• Częstotliwość zasilania: 50 Hz
• Maksymalna moc łączeniowa: 1200 W
• Maksymalna moc przełączana LED: 300 W
• Pobór energii: 0,9 W
• Wyjście przekaźnikowe: tak
• Stopień ochrony: IP20
• Zakres temperatury pracy: od -20°C do +50°C
• Wilgotność: <93%
• Materiał: tworzywo sztuczne
• Gatunek materiału: tworzywo termoplastyczne
• Kolor: biały
• Wymiary: 55 × 40 × 37 mm
• Waga: 60 g

Uwaga dotycząca bezpieczeństwa

Czujnik jest elementem instalacji elektrycznej 230 V AC. Montaż i podłączenie należy wykonać przy odłączonym zasilaniu oraz zgodnie z instrukcją producenta i zasadami bezpieczeństwa dla instalacji elektrycznych. Należy dobrać obciążenie zgodnie z dopuszczalną mocą czujnika, w szczególności z limitem 300 W dla oświetlenia LED.
