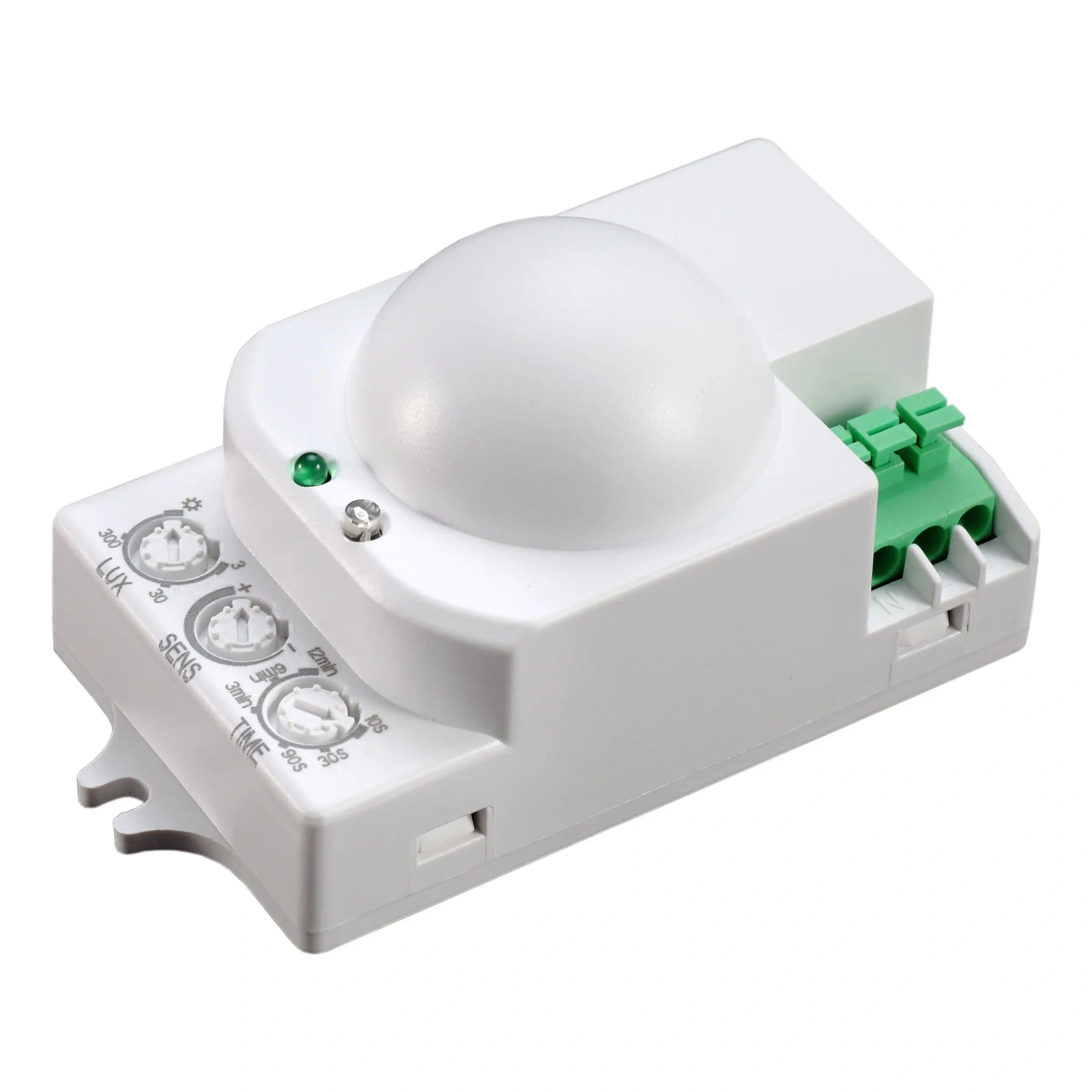

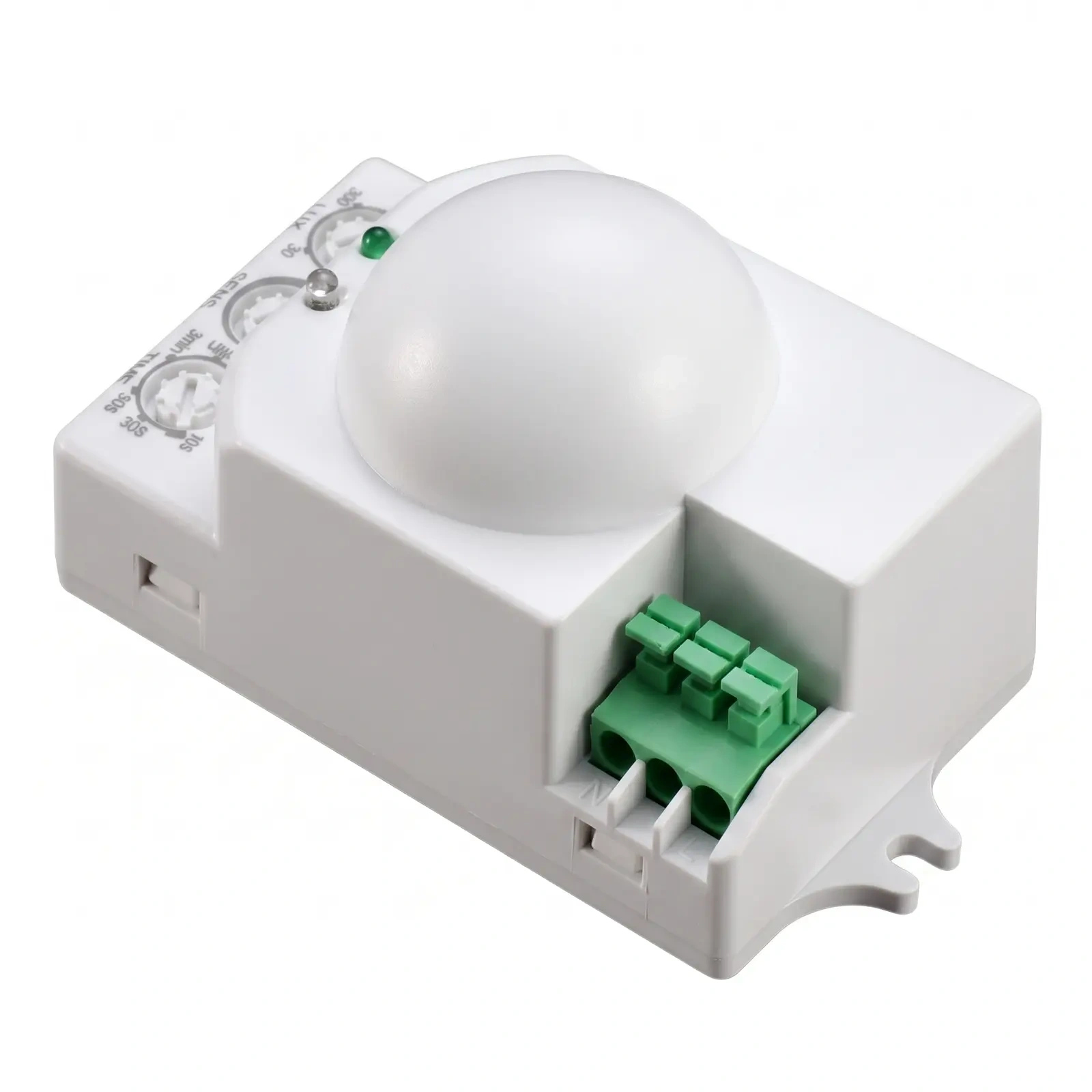

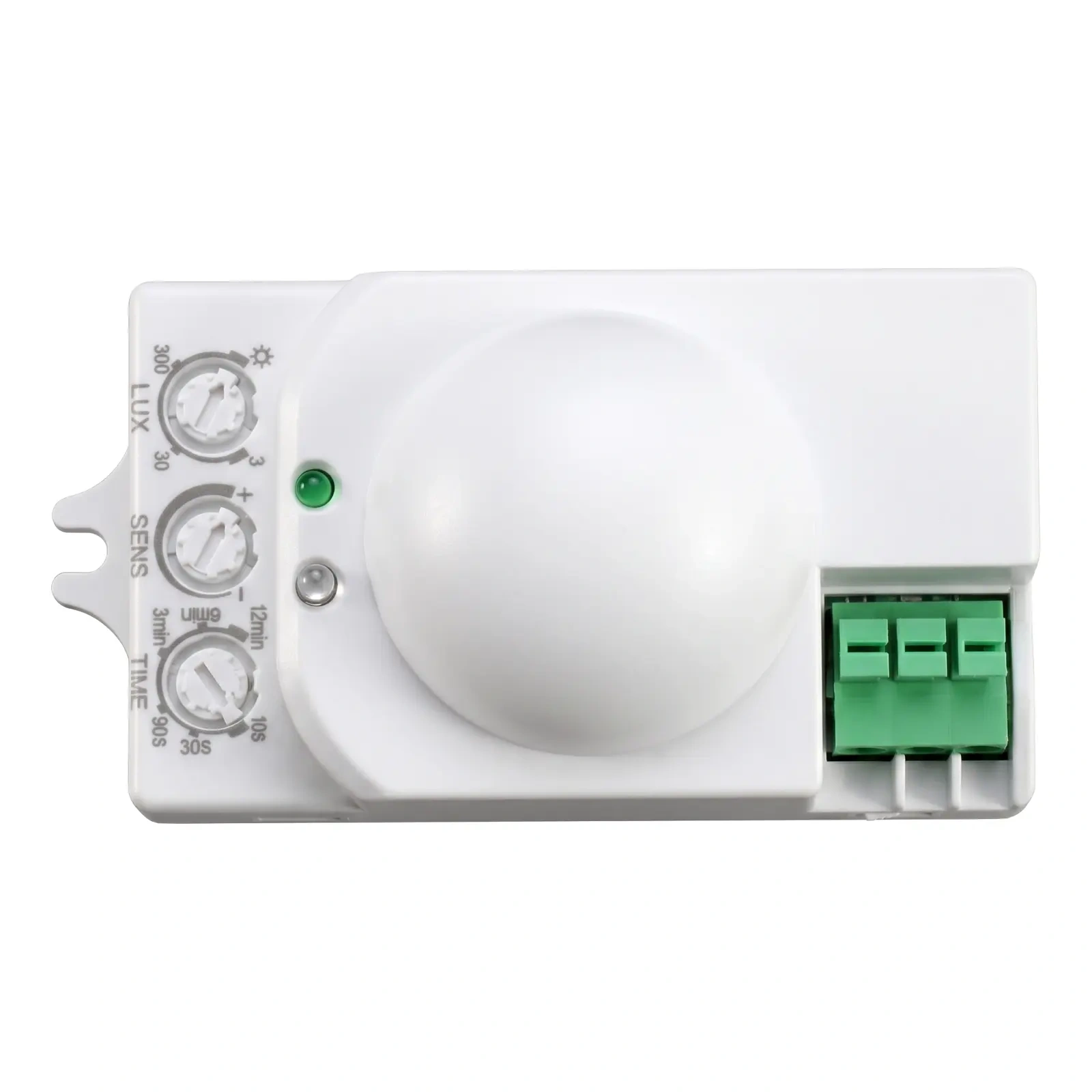

Mikrofalowy czujnik ruchu 360° ORNO OR-CR-278

Mikrofalowy czujnik ruchu HF 360° do sterowania oświetleniem

ORNO OR-CR-278 to mikrofalowy czujnik ruchu wysokiej częstotliwości przeznaczony do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi. Pracuje na częstotliwości 5,8 GHz, ma kąt detekcji 360° i zasięg do 8 m.

Czujnik działa z napięciem 230 V AC i obsługuje obciążenie do 1200 W. Dla oświetlenia LED podano osobny limit 300 W. Regulacja natężenia światła w zakresie <3-2000 lx, czasu załączenia od 10 s do 12 min oraz czułości pozwala dopasować sposób pracy do miejsca montażu.

Najważniejsze cechy

• Mikrofalowy czujnik ruchu HF do automatycznego sterowania oświetleniem
• Częstotliwość pracy 5,8 GHz
• Kąt detekcji 360°
• Zasięg detekcji do 8 m na wprost i bocznie
• Średnica pola detekcji na powierzchni 16 m
• Regulowany próg natężenia światła w zakresie <3-2000 lx
• Regulowany czas załączenia od 10 s do 12 min
• Regulacja czułości działania
• Maksymalna moc łączeniowa 1200 W
• Maksymalna moc przełączana LED 300 W
• Możliwość montażu sufitowego i ściennego
• Stopień ochrony IP20 do zastosowań wewnętrznych

Zastosowanie

• Automatyczne sterowanie oświetleniem wewnętrznym
• Korytarze, przejścia i ciągi komunikacyjne
• Pomieszczenia mieszkalne, użytkowe i techniczne
• Montaż na suficie lub ścianie
• Zabudowa w oprawach oświetleniowych, obudowach z tworzywa sztucznego i nad sufitami podwieszanymi
• Instalacje LED z obciążeniem do 300 W

Detekcja mikrofalowa HF w praktyce

Czujnik wykorzystuje detekcję mikrofalową wysokiej częstotliwości 5,8 GHz. Oznacza to, że reaguje na ruch na podstawie zmian odbitej fali elektromagnetycznej. Taka technologia pozwala stosować czujnik także w zabudowie, np. w oprawach, nad sufitem podwieszanym lub za lekkimi przegrodami, o ile pozwalają na to warunki instalacyjne.

Regulacja czułości pozwala dobrać zasięg wykrywania ruchu, a regulacja natężenia światła określa, przy jakim poziomie oświetlenia otoczenia czujnik ma załączać podłączone obciążenie. Czas załączenia można ustawić w zakresie od 10 s do 12 min.

Dobór wariantu

Model OR-CR-278 warto wybrać wtedy, gdy potrzebny jest mikrofalowy czujnik ruchu 360° z zasięgiem do 8 m i możliwością montażu sufitowego lub ściennego. W instalacjach LED należy uwzględnić limit mocy przełączanej 300 W, mimo że maksymalna moc łączeniowa czujnika wynosi 1200 W.

Specyfikacja techniczna

• Producent: ORNO
• Model: OR-CR-278
• Typ produktu: mikrofalowy czujnik ruchu
• Rodzaj czujnika: wysokiej częstotliwości HF
• Częstotliwość pracy: 5,8 GHz
• Kąt skanowania: 360°
• Kąt detekcji w poziomie: 360°
• Optymalna wysokość montażowa: 1,5-3,5 m
• Maksymalny zasięg boczny: 8 m
• Maksymalny zasięg na wprost: 8 m
• Średnica pola detekcji na powierzchni: 16 m
• Szybkość wykrywania ruchu: 0,6-1,5 m/s
• Regulowana wartość progowa natężenia światła: tak
• Zakres regulacji natężenia światła: <3-2000 lx
• Minimalny czas załączenia: 10 s
• Maksymalny czas załączenia: 12 min
• Sposób montażu: montaż natynkowy
• Montaż sufitowy: tak
• Montaż ścienny: tak
• Typ połączenia: zacisk śrubowy
• Napięcie znamionowe: 230 V AC
• Rodzaj napięcia: AC
• Częstotliwość zasilania: 50 Hz
• Maksymalna moc łączeniowa: 1200 W
• Maksymalna moc przełączana LED: 300 W
• Pobór energii: 0,9 W
• Wyjście przekaźnikowe: tak
• Stopień ochrony: IP20
• Zakres temperatury pracy: od -20°C do +50°C
• Wilgotność: <93%
• Materiał: tworzywo sztuczne
• Gatunek materiału: tworzywo termoplastyczne
• Kolor: biały
• Wymiary: 78 × 47 × 44 mm
• Waga: 70 g

Uwaga dotycząca bezpieczeństwa

Czujnik jest elementem instalacji elektrycznej 230 V AC. Montaż i podłączenie należy wykonać przy odłączonym zasilaniu oraz zgodnie z instrukcją producenta i zasadami bezpieczeństwa dla instalacji elektrycznych. Należy dobrać obciążenie zgodnie z dopuszczalną mocą czujnika, w szczególności z limitem 300 W dla oświetlenia LED.
