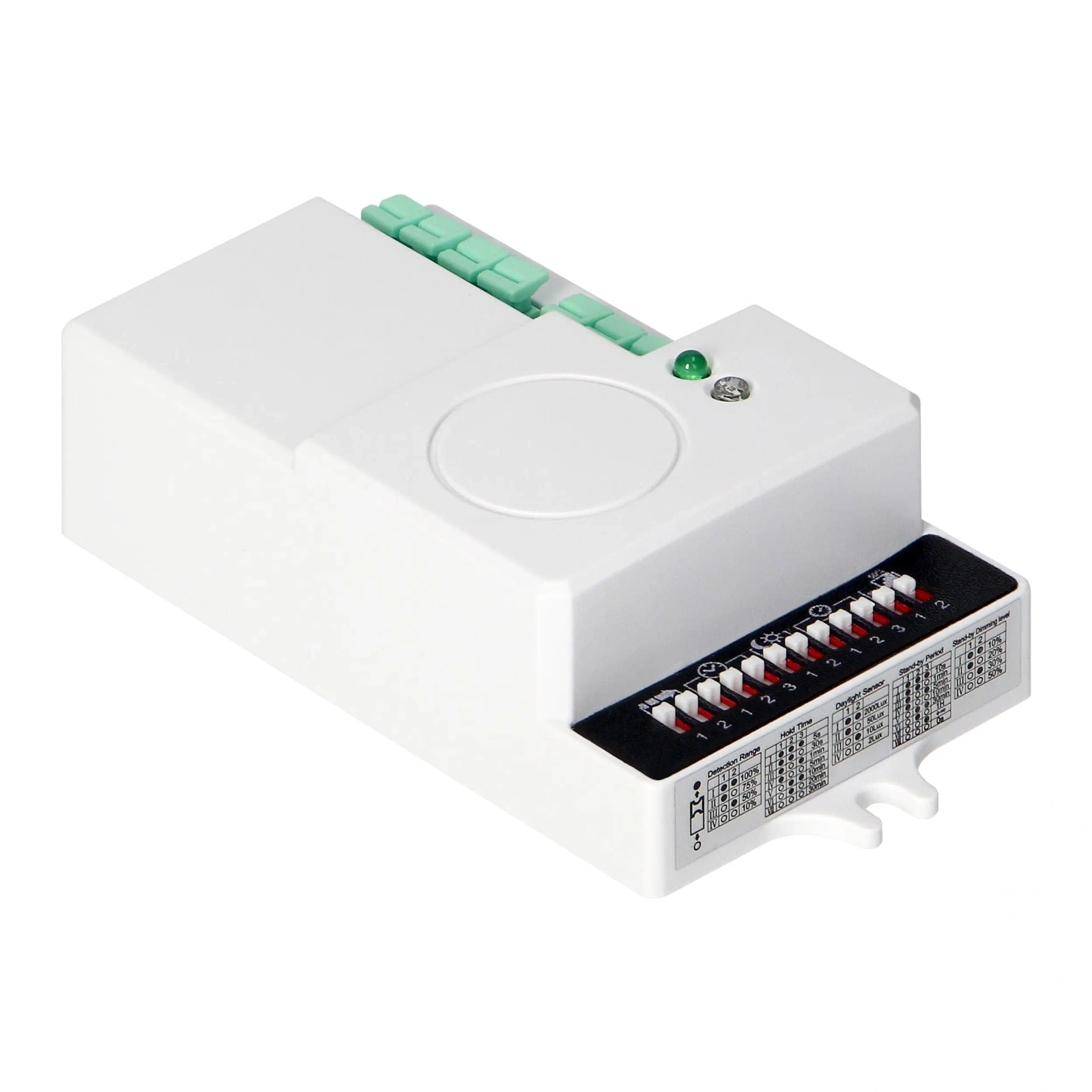

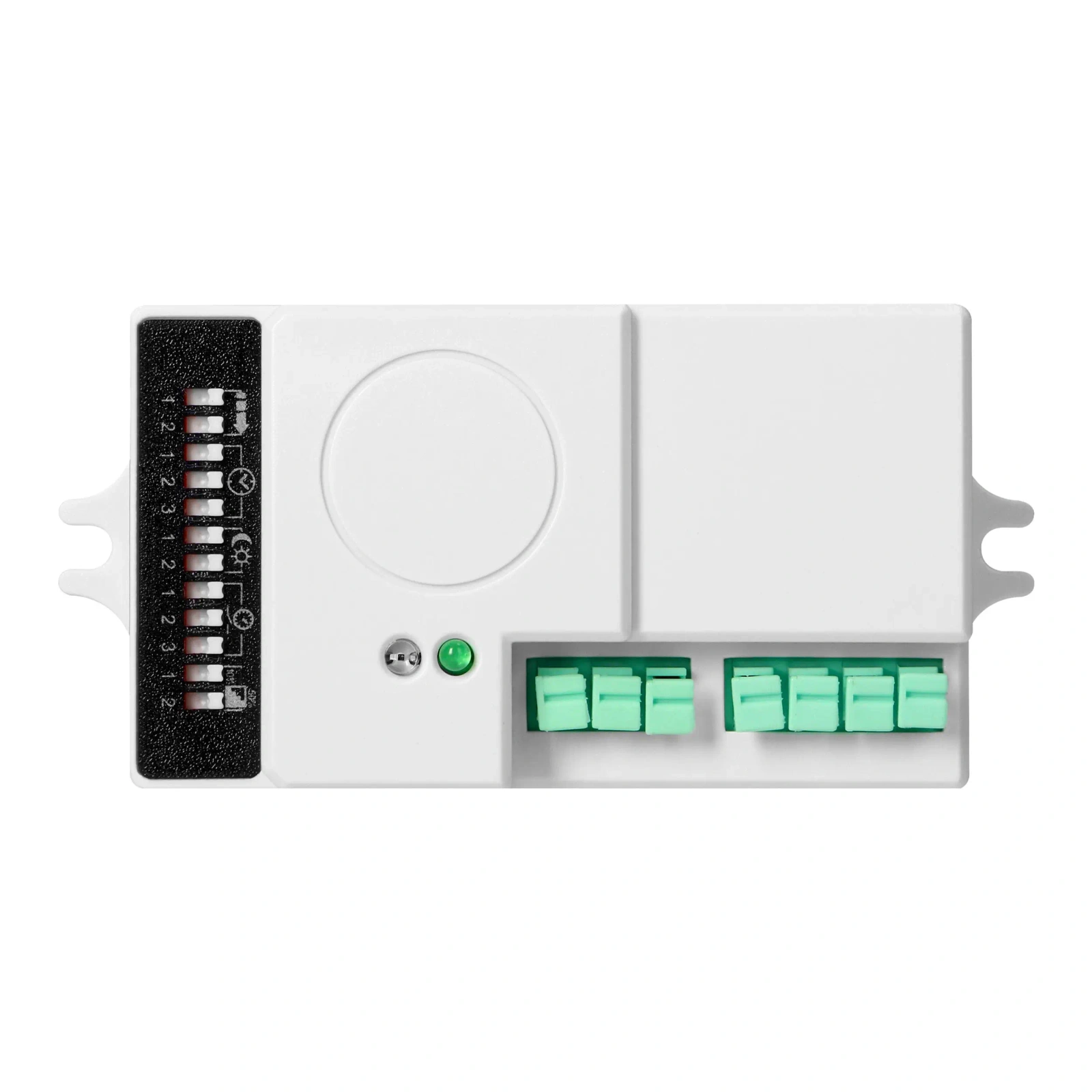

Mikrofalowy czujnik ruchu 360°/180° ze ściemniaczem ORNO OR-CR-269

Mini czujnik mikrofalowy HF ze ściemniaczem i regulacją zworkową

ORNO OR-CR-269 to miniaturowy mikrofalowy czujnik ruchu wysokiej częstotliwości przeznaczony do automatycznego sterowania oświetleniem. Pracuje na częstotliwości 5,8 GHz, ma kąt skanowania 360° oraz kąt detekcji w poziomie 180°.

Czujnik jest przeznaczony do montażu podtynkowego, sufitowego. Kompaktowe wymiary 78 × 45 × 25 mm ułatwiają ukrycie urządzenia w instalacji, a regulacja zworkowa pozwala ustawić najważniejsze parametry pracy: zasięg detekcji, czas załączenia, próg natężenia światła i poziom ściemniania.

Najważniejsze cechy

• Mikrofalowy czujnik ruchu HF do automatycznego sterowania oświetleniem
• Częstotliwość pracy 5,8 GHz
• Kąt skanowania 360° i kąt detekcji w poziomie 180°
• Zasięg detekcji na wprost regulowany w zakresie 1-8 m
• Funkcja ściemniania do sterowania poziomem świecenia
• Regulacja zworkowa parametrów pracy
• Zakres regulacji natężenia światła: 2, 10, 50, 2000 lx
• Regulowany czas załączenia od 5 s do 30 min
• Maksymalna moc łączeniowa 1200 W
• Maksymalna moc przełączana LED 600 W

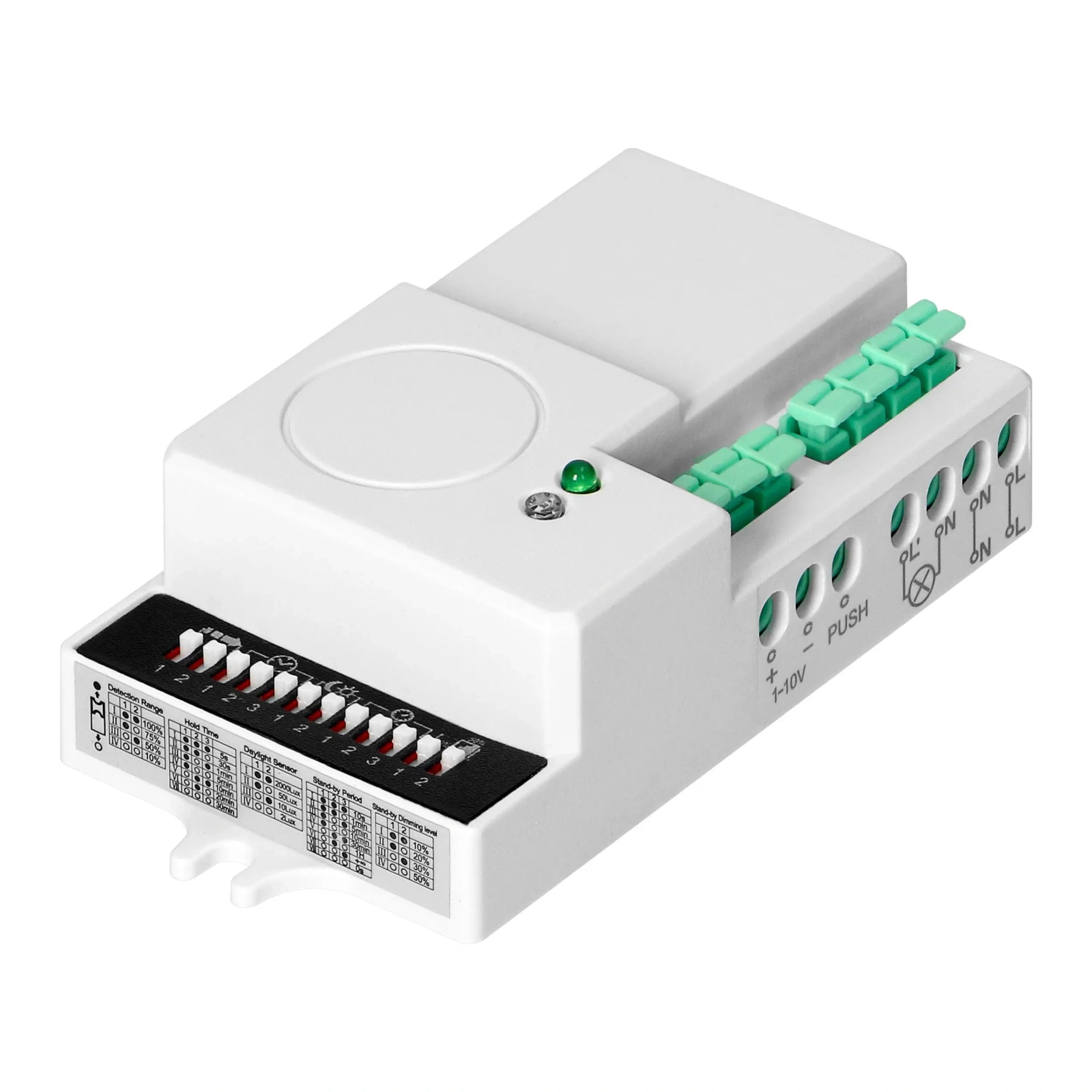

• Wtyk samozaciskowy ułatwiający podłączenie przewodów
• Stopień ochrony IP20 do zastosowań wewnętrznych

Zastosowanie

• Automatyczne sterowanie oświetleniem wewnętrznym
• Instalacje sufitowe i podtynkowe
• Korytarze, przejścia i ciągi komunikacyjne
• Pomieszczenia techniczne, zaplecza i strefy użytkowe
• Ukryty montaż czujnika w oprawie lub zabudowie, jeżeli pozwalają na to warunki instalacyjne
• Instalacje LED wymagające sterowania z uwzględnieniem limitu obciążenia 600 W

Detekcja mikrofalowa i regulacja zworkowa

Czujnik OR-CR-269 wykorzystuje detekcję mikrofalową HF, a nie klasyczną detekcję PIR. Taki sposób wykrywania ruchu sprawdza się tam, gdzie ważna jest dyskretna instalacja oraz regulacja zasięgu działania. Deklarowana szybkość wykrywania ruchu wynosi 0,6-1,5 m/s.

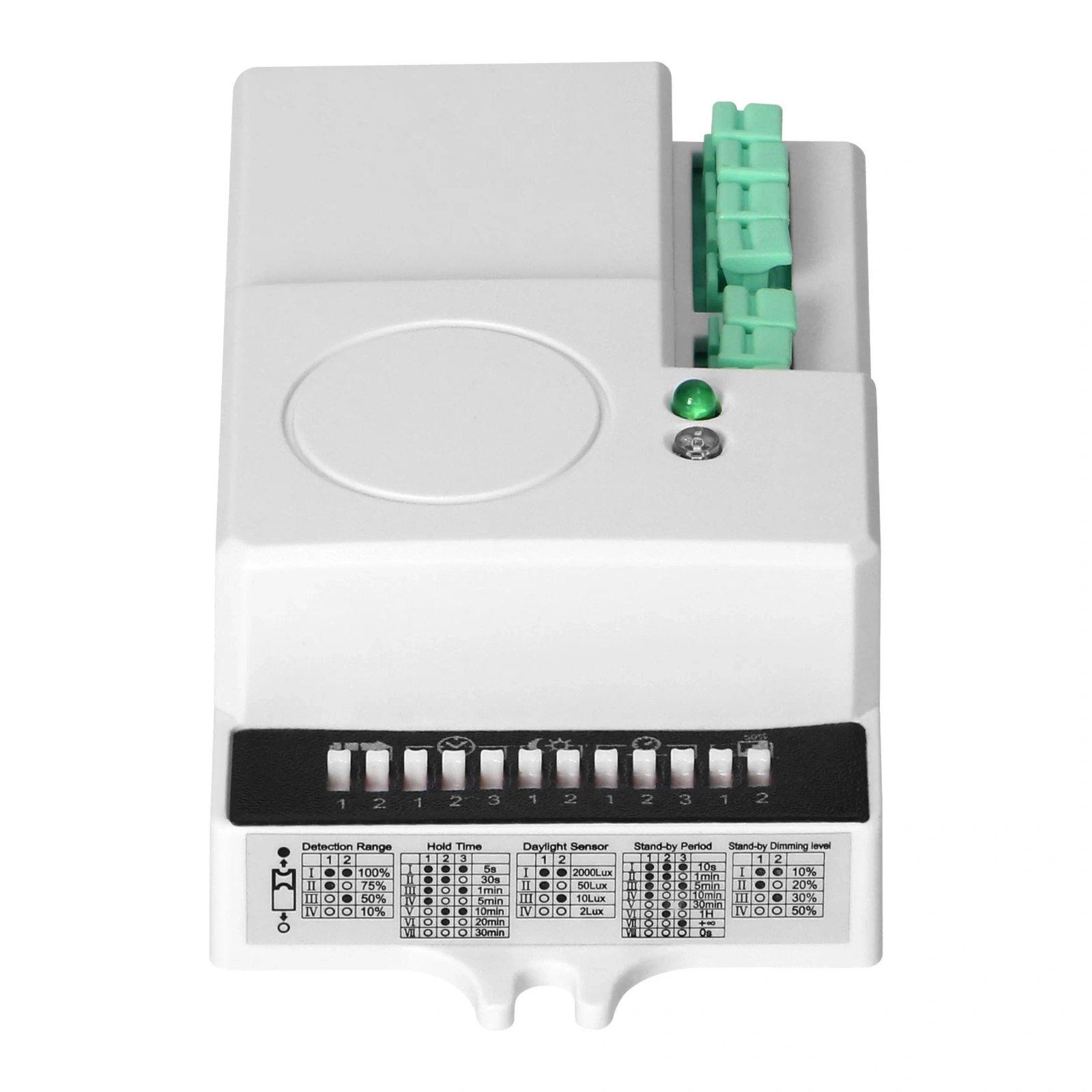

Parametry pracy ustawia się za pomocą zworek. Można dobrać zasięg detekcji, czas załączenia, próg natężenia światła oraz poziom ściemniania. To pozwala dopasować czujnik do miejsca montażu bez rozbudowanego menu konfiguracyjnego.

Dobór wariantu

Model OR-CR-269 warto wybrać wtedy, gdy potrzebny jest kompaktowy czujnik mikrofalowy do montażu sufitowego, z funkcją ściemniania i regulacją zworkową. W instalacjach LED należy uwzględnić limit mocy przełączanej 600 W. Stopień ochrony IP20 oznacza zastosowanie wewnątrz suchych pomieszczeń.

Specyfikacja techniczna

• Producent: ORNO
• Model: OR-CR-269
• Typ produktu: mikrofalowy czujnik ruchu ze ściemniaczem
• Rodzaj czujnika: wysokiej częstotliwości HF
• Częstotliwość pracy: 5,8 GHz
• Kąt skanowania: 360°
• Kąt detekcji w poziomie: 180°
• Optymalna wysokość montażowa: 2-8 m
• Maksymalny zasięg na wprost: 1-8 m
• Szybkość wykrywania ruchu: 0,6-1,5 m/s
• Regulowana wartość progowa natężenia światła: tak
• Zakres regulacji natężenia światła: 2, 10, 50, 2000 lx
• Funkcja ściemniania: tak
• Minimalny czas załączenia: 5 s
• Maksymalny czas załączenia: 30 min
• Sposób montażu: montaż podtynkowy
• Montaż sufitowy: tak
• Montaż ścienny: nie
• Typ połączenia: wtyk samozaciskowy
• Napięcie znamionowe: 230 V AC
• Rodzaj napięcia: AC
• Częstotliwość zasilania: 50 Hz
• Maksymalna moc łączeniowa: 1200 W
• Maksymalna moc przełączana LED: 600 W
• Pobór energii: 0,9 W
• Stopień ochrony: IP20
• Zakres temperatury pracy: od -20°C do +50°C
• Wilgotność: <93%
• Materiał: tworzywo sztuczne
• Gatunek materiału: tworzywo termoplastyczne
• Kolor: biały
• Wymiary: 78 × 45 × 25 mm
• Waga: 62 g

Uwaga dotycząca bezpieczeństwa

Czujnik jest elementem instalacji elektrycznej 230 V AC. Montaż i podłączenie należy wykonać przy odłączonym zasilaniu oraz zgodnie z instrukcją producenta i zasadami bezpieczeństwa dla instalacji elektrycznych. Należy dobrać obciążenie zgodnie z dopuszczalną mocą czujnika, w szczególności z limitem 600 W dla oświetlenia LED.
