Miernik częstotliwości RS-232 do PC - PCB do projektu AVT 2708
- Miernik częstotliwości AVT2708 współpracuje z portem RS-232 komputera i mieści się w obudowie złącza DB-9. Prosty układ z BF422 i 4040, zasilany z portu PC; wersja A zawiera samą płytkę PCB, elementy osobno.

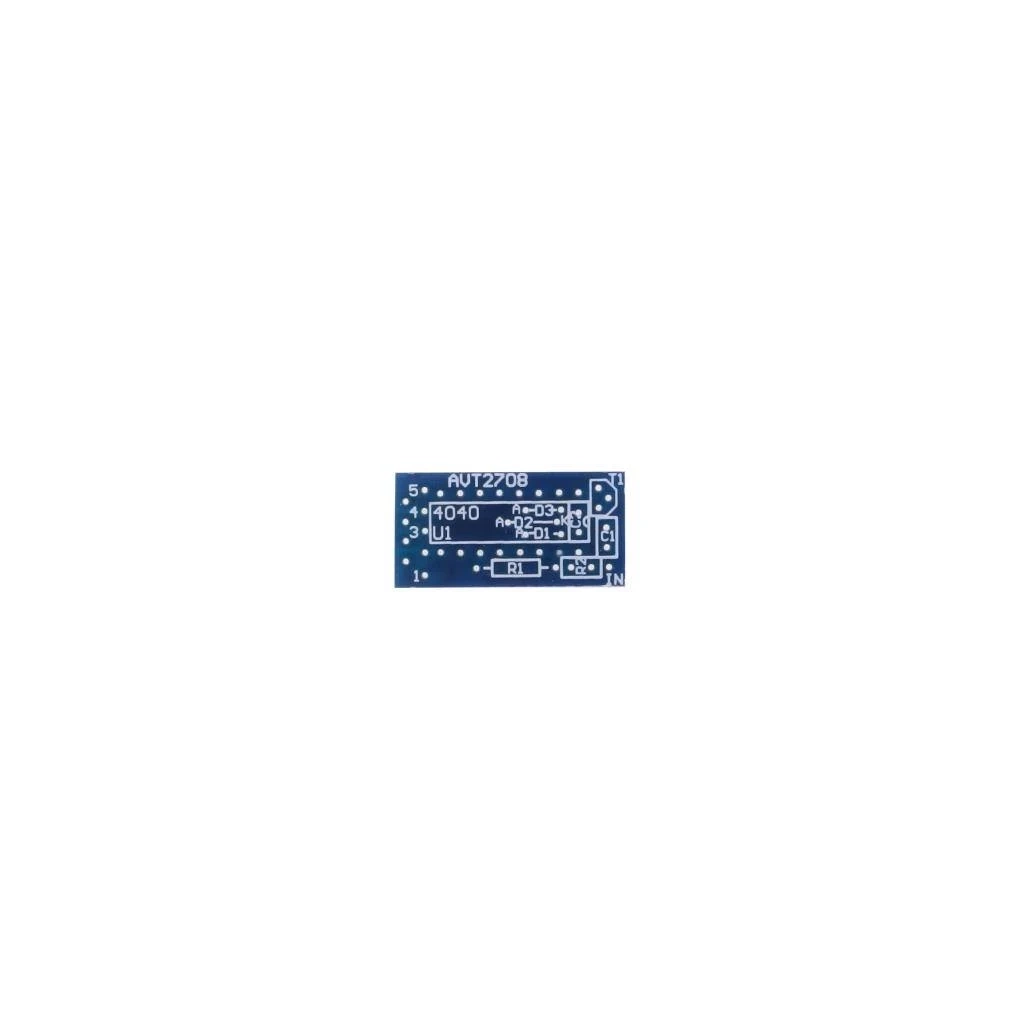

Miernik częstotliwości RS-232 do PC – płytka PCB AVT2708
Płytka drukowana do budowy miniaturowego miernika częstotliwości współpracującego z portem szeregowym RS-232 komputera.
Prosty częstotliwościomierz do prac warsztatowych
AVT2708 A to płytka PCB do wykonania niewielkiego miernika częstotliwości RS-232. Układ jest przeznaczony do prostych pomiarów warsztatowych, regulacji i szybkiego sprawdzania sygnałów, gdy nie jest wymagana dokładność profesjonalnego przyrządu pomiarowego.
Konstrukcja korzysta z portu szeregowego komputera PC zarówno do zasilania, jak i odczytu sygnałów pomiarowych. Tranzystor wejściowy BF422 steruje dzielnikiem 4040, a wybrane wyjścia dzielnika są odczytywane przez linie portu RS-232. Dzięki bardzo małej płytce cały miernik można umieścić w obudowie dziewięciostykowego złącza DB-9.
Karta techniczna
AVT2708
AVT2708 to projekt prostego miernika częstotliwości odczytywanego przez port RS-232 komputera. Niewielka płytka, mała liczba elementów i zasilanie z portu PC pozwalają zbudować kompaktowy przyrząd pomocniczy do warsztatu elektronika.
| Kod projektu | AVT2708 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | miernik częstotliwości RS-232 |
| Zastosowanie | proste pomiary częstotliwości, regulacje i prace warsztatowe |
| Interfejs komputera | port szeregowy RS-232 |
| Złącze | DB-9 F, żeńskie |
| Montaż mechaniczny | płytka przewidziana do umieszczenia w obudowie złącza DB-9 |
| Zasilanie | z portu RS-232 komputera, z linii DTR, TXD i RTS |
| Typowe napięcie zasilające | około 10 V, zależnie od portu komputera |
| Tranzystor wejściowy | BF422 |
| Dzielnik częstotliwości | 4040 / CD4040 |
| Linie odczytu RS-232 | DCD, RI, CTS i DSR |
| Podziały częstotliwości | ÷2, ÷64, ÷256 i ÷512 |
| Przykładowe zakresy teoretyczne | około 40 kHz, 1,2 MHz, 5,1 MHz i 10 MHz przy założeniu 20 kHz na wejściu portu |
| Maksymalny zakres praktyczny | zależny od komputera, portu RS-232 i systemu operacyjnego |
| Czas zliczania w aplikacji | 1 s lub 0,5 s |
| Kalibracja wskazań | programowa kalibracja wzorca sekundy w aplikacji PC |
| Zalecany przewód wejściowy | krótki przewód ekranowany, np. miękki kabel antenowy |
| Wymiary płytki PCB | 30×15 mm |
Wersja
AVT2708 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1 kΩ
- R2: 100 kΩ
- C1: 100 nF
- C2: 100 nF, ceramiczny
- D1-D3: 1N4148
- T1: BF422
- U1: 4040
- Złącze DB-9 F
Notes
Płytka jest bardzo mała i wymaga starannego montażu. Diody oraz kondensator C2 montuje się od strony druku, a płytkę wciska się między końcówki złącza DB-9 i lutuje zgodnie z połączeniami przewidzianymi dla portu RS-232.
Do pomiarów najlepiej użyć krótkiego przewodu ekranowanego. Zbyt słaby lub zbyt długi przewód może pogorszyć pracę miernika przy wyższych częstotliwościach, dlatego warto zadbać o solidne mechaniczne odciążenie przewodu przy obudowie wtyczki.
Dokładność i górny zakres pomiarowy zależą od portu szeregowego, komputera, systemu operacyjnego i ustawionego podziału częstotliwości. Do uzyskania najlepszych wyników należy pracować na możliwie najniższym zakresie, bez przekraczania możliwości wejść portu.
Uwaga: miernik jest bezpośrednio połączony z portem RS-232 komputera. Przed podłączeniem sprawdź brak zwarć na płytce, poprawność połączeń złącza DB-9 oraz poziom sygnału wejściowego. Błędny montaż albo podanie nieodpowiedniego sygnału może uszkodzić port komputera.
Najczęściej zadawane pytania
AVT2708 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować prosty miernik częstotliwości, który współpracuje z portem szeregowym RS-232 komputera i aplikacją pomiarową PC.
Teoretycznie układ może pracować do około 10 MHz dzięki podziałowi częstotliwości. Praktyczny zakres zależy od komputera, portu RS-232, systemu operacyjnego i jakości sygnału wejściowego.
Nie. Miernik jest zasilany z portu RS-232 komputera, z linii ustawianych przez program obsługujący pomiar.
Nie. To prosty przyrząd pomocniczy do regulacji i szybkich pomiarów warsztatowych. Dokładność oraz maksymalny zakres są ograniczone przez komputer i port szeregowy.
