Miernik częstotliwości 1Hz...50MHz, AVTMOD10

Do pobrania:

Dokumentacja

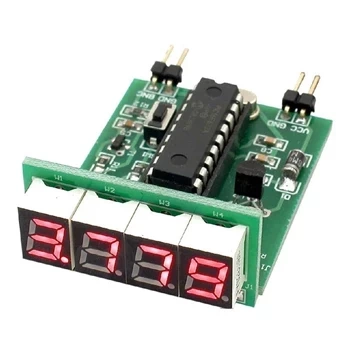

Projekt AVT MOD10 - Moduł gotowego, uruchomionego miernika częstotliwości o zakresie pomiarowym: 1Hz ÷ 50MHz. Jego niewątpliwą zaletą jest możliwość pomiaru z odejmowaniem lub dodawaniem częstotliwości pośredniej, a to poszerza jego zastosowanie do modernizacji konstrukcji odbiorników radiowych oraz nowo budowanych transceiverów.

Moduł powstał na podstawie projektu AVT2885 “Miernik częstotliwości - Fmeter” opublikowanego na łamach Elektroniki dla Wszystkich 11/2008

Wybrane parametry:

• zakres pomiarów: 1Hz ÷ 50MHz
• możliwość pracy jako miernik częstotliwości lub skala cyfrowa
• możliwość ustawienia offsetu (częstotliwości pośredniej)
• amplituda mierzonego przebiegu: 0,2 ÷ 1V
• wymiary modułu: 20x34x48mm
• zasilanie 7 ÷ 20VDC, 30mA
• układ zmontowany i uruchomiony
