AVT MOD10 mierzy częstotliwość przebiegów od 1 Hz do 50 MHz i wyświetla wynik na czterocyfrowym wyświetlaczu LED. Poza zwykłym pomiarem moduł pracuje jako skala cyfrowa: do zmierzonej wartości dodaje albo od niej odejmuje zapisaną częstotliwość pośrednią. To poszerza jego zastosowanie do modernizacji konstrukcji odbiorników radiowych oraz nowo budowanych transceiverów.

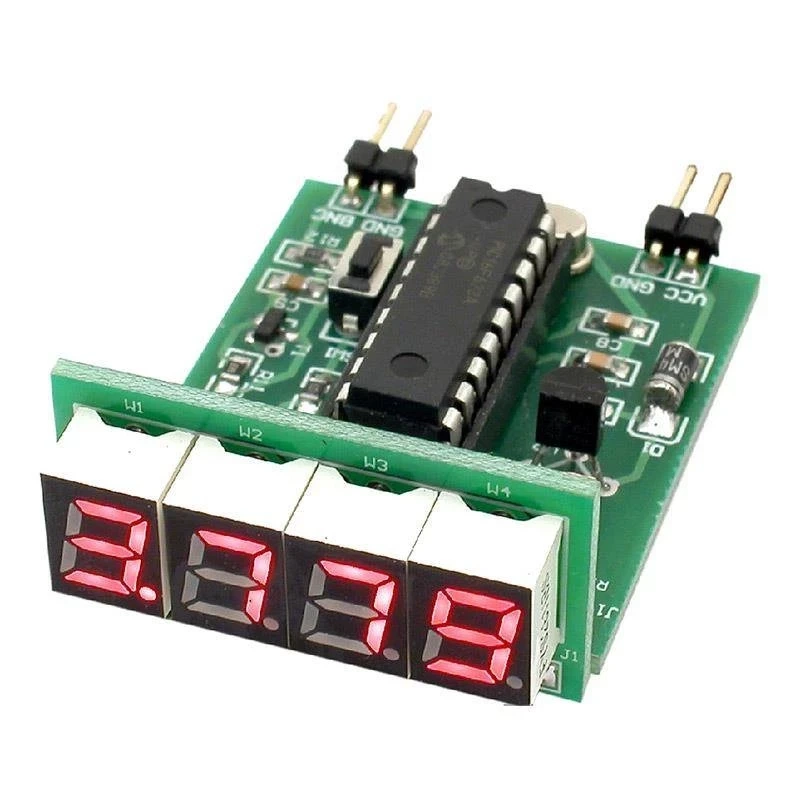

Moduł powstał na podstawie projektu AVT2885 Fmeter, opublikowanego w Elektronice dla Wszystkich 11/2008. Płytka ma wymiary 20 x 34 x 48 mm, wyprowadzenia goldpin do sygnału mierzonego i zasilania, przycisk programowania oraz trymer do kalibracji.
Menu obsługuje się pojedynczym przyciskiem. Przytrzymanie wprowadza w tryb programowania, kolejne krótkie naciśnięcia przełączają między opcjami: Add dodaje częstotliwość pośrednią do wyniku, Sub ją odejmuje, tAbl wybiera jedną z wartości zapisanych w pamięci mikrokontrolera, a ZEro kasuje offset i przywraca pracę jako zwykły miernik. Dłuższe przytrzymanie zatwierdza wybór.
Wpisanie własnej częstotliwości pośredniej wygląda tak: do wejścia podaje się sygnał o tej częstotliwości, w razie potrzeby koryguje wskazanie trymerem, wybiera tryb Sub lub Add i zatwierdza. Od tej chwili moduł za każdym razem uwzględnia zapisany offset. Pełną procedurę wraz z przykładem dla 10 MHz opisano w dokumentacji.
Moduł jest zmontowany i uruchomiony, ale nie ma obudowy, gniazda wejściowego ani zasilacza. Sygnał doprowadza się do wyprowadzeń goldpin, zasilanie od 7 do 20 V DC podaje się z zewnętrznego źródła. Wbudowanie w odbiornik wymaga wyprowadzenia sygnału z heterodyny i zamocowania wyświetlacza w obudowie.
Miernik pokazuje zmierzoną wartość wprost. Skala cyfrowa dodaje do niej albo odejmuje zapisaną częstotliwość pośrednią, dzięki czemu w odbiorniku wyświetla częstotliwość odbieranej stacji zamiast częstotliwości mierzonej w punkcie podłączenia.
Od 0,2 do 1 V amplitudy. Słabszy sygnał wymaga wzmocnienia, mocniejszy tłumienia przed podaniem na wejście.
Częstotliwość pośrednia zapisywana jest w pamięci i uwzględniana przy każdym kolejnym pomiarze, do czasu skasowania funkcją ZEro.
