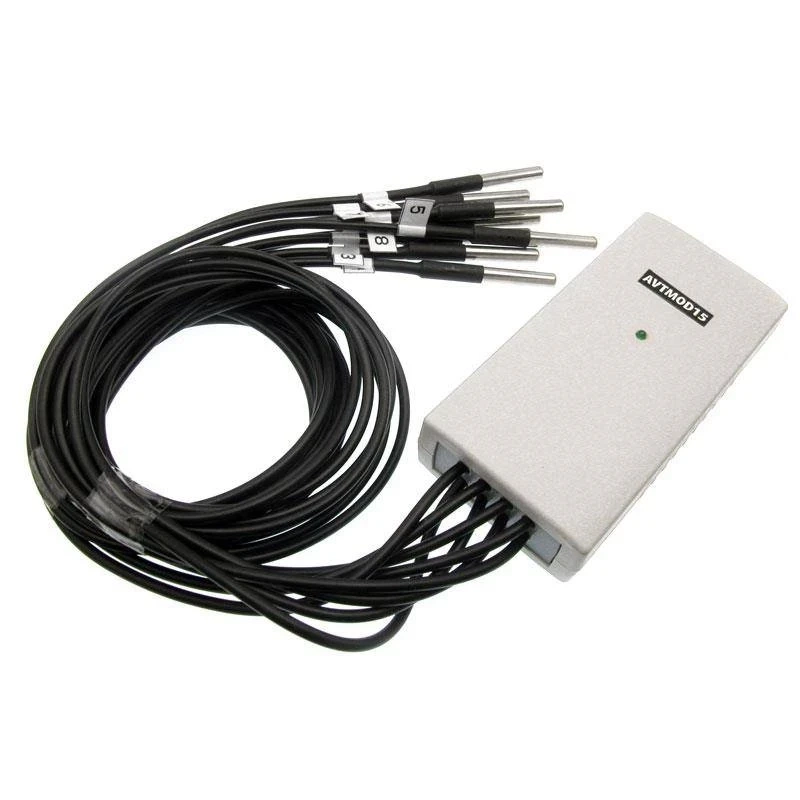

AVT MOD15 to 8-kanałowy logger temperatury USB do komputera, umożliwiający jednoczesny pomiar temperatury w ośmiu punktach i zapis wyników do pliku. W zestawie znajduje się 8 wodoodpornych czujników DS18B20 z przewodami o długości 1 m. Pomiary wykonywane są automatycznie co 2 sekundy i przesyłane do komputera przez USB.
Rejestracją zajmuje się dołączona aplikacja sterująca. Moduł pracuje w obudowie z diodą sygnalizującą pracę, a każdy przewód ma na sobie numer kanału, co ułatwia identyfikację sond po rozłożeniu ich w instalacji. Zasilanie pobierane jest z portu USB, więc osobny zasilacz nie jest potrzebny.
Jeden czujnik mówi, jaka jest temperatura w miejscu, w którym leży. Osiem mówi, jak się rozkłada - a to zwykle jest właściwe pytanie. Przy instalacji grzewczej różnica między zasilaniem a powrotem pokazuje, ile ciepła faktycznie oddano. W szafie sterowniczej porównanie góry z dołem i wnętrza z otoczeniem wskazuje, czy wentylacja pracuje.
Osiem osobnych termometrów dałoby te same liczby, ale odczytane w różnych chwilach i spisywane ręcznie. Tutaj wszystkie kanały odczytywane są w tym samym cyklu co 2 sekundy i trafiają do komputera jedną linią, więc porównanie dotyczy tej samej chwili.
Dokładność ±0,5°C obowiązuje w przedziale od -10°C do +85°C. Poza nim, aż do granic -55°C i +125°C, tolerancja rośnie do ±2°C. Rozdzielczość odczytu wynosi 0,1°C na całej skali i jest to inna wielkość niż dokładność - mówi, z jaką precyzją wyświetlana jest liczba, nie jak blisko prawdy ta liczba leży.
Moduł jest zmontowany i uruchomiony fabrycznie, razem z sondami. Do uruchomienia wystarczy zainstalować sterownik wirtualnego portu COM i podłączyć przewód USB. Po stronie użytkownika zostaje rozłożenie sond w docelowych punktach - przewody mają metr długości i to ona wyznacza zasięg instalacji. Rejestracja wymaga komputera pracującego przez cały czas pomiaru.
Najnowszą wersję sterowników udostępnia producent układu FT232: ftdichip.com/drivers/vcp-drivers/ (przekierowanie na stronę zewnętrzną)
Tak. Rejestracja odbywa się na komputerze - służy do tego dołączona aplikacja sterująca. Moduł mierzy temperaturę jednocześnie w 8 punktach i przesyła wyniki przez USB w stałym formacie tekstowym, dzięki czemu dane można też przetwarzać w arkuszu kalkulacyjnym.
Tak. W komplecie znajduje się 8 czujników DS18B20 w wodoodpornych obudowach, każdy z przewodem o długości 1 m i numerem kanału.
Temperatura na wszystkich ośmiu kanałach odczytywana jest automatycznie co 2 sekundy, w jednym cyklu.
Linia wyniku zachowa stałą długość, a w miejscu brakującego czujnika pojawią się znaki podkreślenia zamiast wartości.
Nie. Moduł i wszystkie osiem czujników zasilane są napięciem 5 V z portu USB.
