Czujnik temperatury z wyjściem wprost w stopniach Celsjusza

Termistor wymaga linearyzacji i tablicy przeliczeniowej, a czujniki wyskalowane w kelwinach wymagają odjęcia stałej. Ten układ daje napięcie równe 10mV na każdy stopień Celsjusza, więc odczyt z przetwornika przelicza się jednym mnożeniem, bez korekcji i bez kalibracji. Zakres wyjściowy zaczyna się od zera przy 0°C, co przy zasilaniu pojedynczym oznacza, że temperatur ujemnych nie da się zmierzyć bez dodatkowego elementu: potrzebny jest wtedy rezystor ściągający wyjście do napięcia ujemnego. Trzy wyprowadzenia obejmują zasilanie, masę i wyjście, a pobór prądu jest na tyle mały, że samonagrzewanie nie wpływa na wynik.

Specyfikacja techniczna

• typ: czujnik temperatury z wyjściem napięciowym
• czułość: 10mV na stopień Celsjusza
• skala: Celsjusza, bez konieczności przeliczania

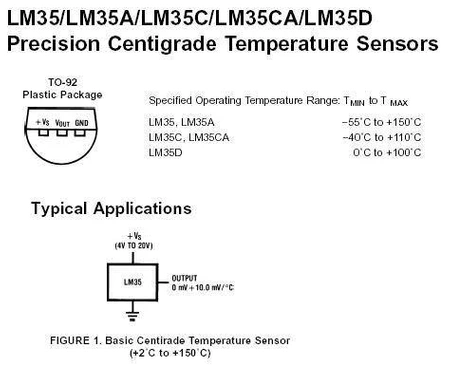

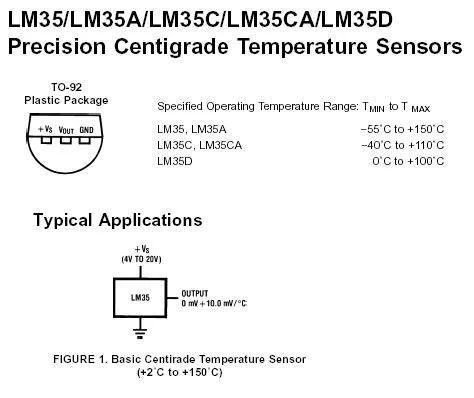

• wyprowadzenia: zasilanie, masa, wyjście
• obudowa: TO-92
• montaż: przewlekany
