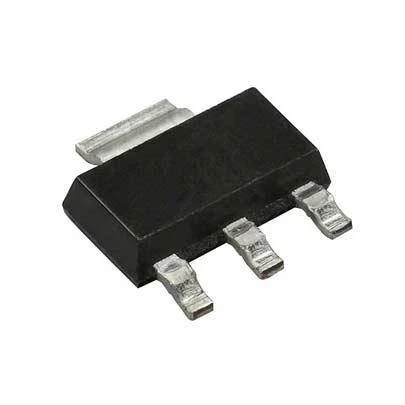

Stabilizator o regulowanym napięciu wyjściowym, 0,5A, obudowa SOT-223

Układ nie ma stałego napięcia wyjściowego: utrzymuje 1,25V między wyjściem a końcówką regulacyjną, a wartość na wyjściu wynika z dzielnika rezystorowego dołączonego do tej końcówki. Jeden typ zastępuje więc cały zestaw stabilizatorów o stałych napięciach, a wartość ustawia się dwoma rezystorami z dokładnością wynikającą z ich tolerancji. Obciążalność w tej obudowie wynosi 0,5A. Rezystor dolny dzielnika powinien być na tyle mały, by płynął przez niego prąd co najmniej kilku miliamperów: przy zbyt dużych rezystancjach prąd końcówki regulacyjnej zaczyna wpływać na wynik i napięcie wyjściowe odbiega od obliczonego. Układ ma zabezpieczenie termiczne i ograniczenie prądu.

Specyfikacja techniczna

• typ: stabilizator liniowy o regulowanym napięciu
• napięcie odniesienia: 1,25V między wyjściem a końcówką regulacyjną
• prąd wyjściowy: 0,5A
• ustawianie napięcia: dzielnik rezystorowy
• zabezpieczenia: termiczne i prądowe
• obudowa: SOT-223
• montaż: powierzchniowy
