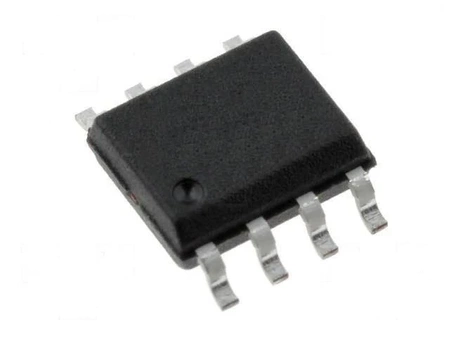

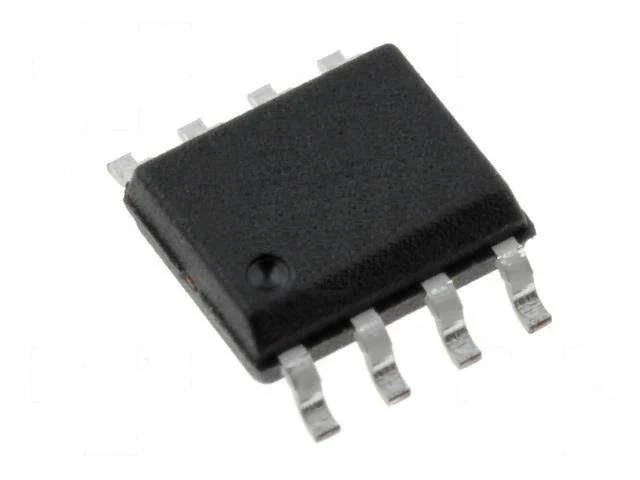

Komparator napięcia z wyjściem otwartym kolektorem, obudowa SO-8

Wzmacniacz operacyjny użyty jako komparator przełącza się wolno i po nasyceniu długo wraca do normalnej pracy. Komparator jest do tego zbudowany: porównuje dwa napięcia i przełącza wyjście, gdy jedno przekroczy drugie, bez wewnętrznej kompensacji spowalniającej odpowiedź. Wyjście typu otwarty kolektor wymaga rezystora podciągającego, ale pozwala za to dobrać napięcie stanu wysokiego niezależnie od zasilania komparatora i sterować obciążeniem odniesionym do innej szyny, na przykład przekaźnikiem albo wejściem układu logicznego o odmiennych poziomach. Bez histerezy wprowadzonej dodatnim sprzężeniem zwrotnym wyjście drga przy powolnym przechodzeniu sygnału przez próg.

Specyfikacja techniczna

• typ: komparator napięcia
• liczba kanałów: 1
• wyjście: otwarty kolektor, wymaga rezystora podciągającego
• zasilanie: pojedyncze lub symetryczne
• obudowa: SO-8
• montaż: powierzchniowy
