Przetwornica obniżająca 3A z napięciem wyjściowym ustawianym dzielnikiem rezystorowym

Wersja z regulowanym wyjściem pozwala ustawić dowolne napięcie niższe od wejściowego dwoma rezystorami, zamiast dobierać gotowy typ do każdej wartości. Obciążalność 3A odróżnia ten model od pokrewnego LM2575, który oddaje 1A, przy zachowanej tej samej topologii i częstotliwości kluczowania 52kHz. Układ wymaga dławika, diody szybkiej i kondensatorów po obu stronach. Dobór dławika zależy od napięcia wejściowego i prądu obciążenia: element o zbyt małej indukcyjności albo nasycający się przy prądzie roboczym powoduje wzrost tętnień i grzanie się przetwornicy, mimo poprawnego napięcia na wyjściu.

Specyfikacja techniczna

• typ: przetwornica impulsowa obniżająca
• napięcie wyjściowe: regulowane dzielnikiem rezystorowym
• prąd wyjściowy: 3A
• częstotliwość kluczowania: 52kHz
• elementy zewnętrzne: dławik, dioda, kondensatory, dzielnik rezystorowy

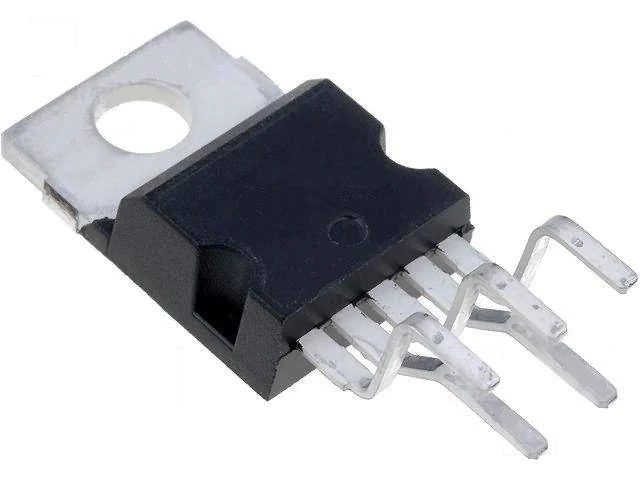

• obudowa: TO-220
• montaż: przewlekany
