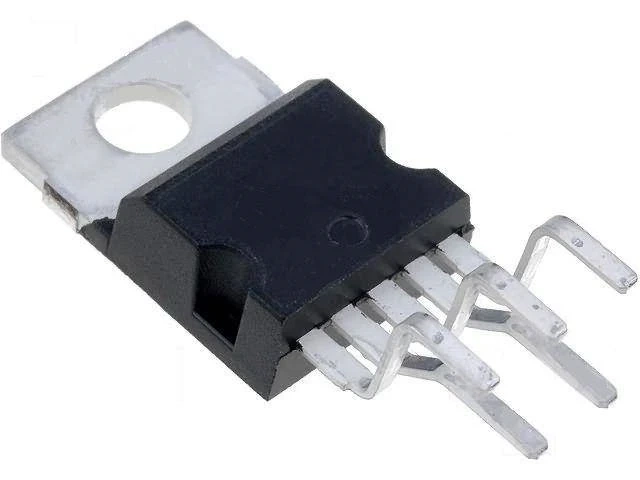

Przetwornica obniżająca 1A z kluczem w układzie, obudowa TO-220

Stabilizator liniowy zamienia różnicę napięć na ciepło, więc przy dużej różnicy i sporym prądzie wymaga radiatora i marnuje energię. Przetwornica impulsowa kluczuje dławik i przenosi energię porcjami, dzięki czemu sprawność przewyższa rozwiązanie liniowe wielokrotnie. Do pracy potrzeba czterech elementów: dławika, diody szybkiej i kondensatorów po obu stronach. Częstotliwość 52kHz oznacza stosunkowo duży dławik, ale też łagodniejsze wymagania wobec rozmieszczenia elementów na płytce i niższe zakłócenia wysokoczęstotliwościowe. Dobór dławika decyduje o powodzeniu układu: element nasycający się przy prądzie roboczym powoduje wzrost tętnień i grzanie przetwornicy mimo poprawnego napięcia na wyjściu.

Specyfikacja techniczna

• typ: przetwornica impulsowa obniżająca
• napięcie wyjściowe: stałe 12V
• prąd wyjściowy: 1A
• częstotliwość kluczowania: 52kHz
• elementy zewnętrzne: dławik, dioda, kondensatory
• obudowa: TO-220
• montaż: przewlekany
