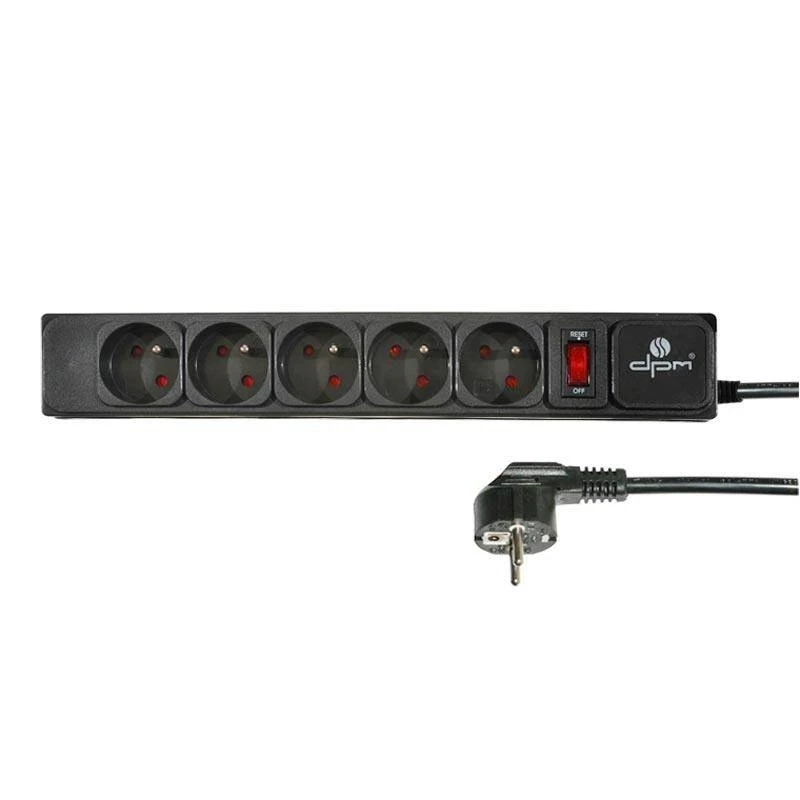

Listwa z ochroną przeciwprzepięciową na 5 gniazd

Listwa zasilająca to przedłużacz z kilkoma gniazdami w jednej obudowie. Ta wersja ma 5 gniazd i przewód o długości 5 m.

Parametry elektryczne: prąd znamionowy 10 A, maksymalne obciążenie 2300 W, przewód o przekroju żyły 1 mm². Poza tym gniazda mają styk ochronny.

Specyfikacja techniczna

• liczba gniazd: 5
• prąd znamionowy: 10 A
• maksymalne obciążenie: 2300 W
• długość przewodu: 5 m
• przewód: H05VV-F 3G1
• styk ochronny: tak
• wyłącznik: tak
• kolor: czarna

Co oznacza deklarowana wytrzymałość udarowa

Wytrzymałość udarowa opisuje prąd, jaki układ ochronny jest w stanie odprowadzić do przewodu ochronnego, zamiast przepuścić go do podłączonego sprzętu.

Ochrona przeciwprzepięciowa w listwie działa tylko wtedy, gdy instalacja ma sprawny przewód ochronny — warystor odprowadza energię właśnie do niego. W gnieździe bez uziemienia układ nie ma dokąd odprowadzić udaru i pozostaje bezużyteczny.

Przewód o długości 5 m i przekroju żyły 1 mm² ma rezystancję około 0,18 Ω, licząc obie żyły robocze. Przy pełnym obciążeniu prądem 10 A traci się na nim około 1,8 V, czyli 0,8% napięcia sieciowego. Przy przewodzie o długości pięciu metrów i większej rośnie znaczenie przekroju żyły i sposobu ułożenia. Przewód rozłożony luźno oddaje ciepło swobodnie, zwinięty w pętlę pod meblem grzeje się wyraźnie mocniej przy tym samym obciążeniu.

Pięć gniazd przewidziano do stanowisk rozbudowanych. Im więcej gniazd, tym łatwiej przekroczyć dopuszczalne obciążenie, bo sumuje się moc wszystkich odbiorników naraz.

Wykonanie czarne mniej odznacza się pod biurkiem i za sprzętem w ciemnej obudowie.

Przedłużacz w formie listwy ustawia się zwykle na stałe, dlatego warto zaplanować jego położenie tak, by przewód nie biegł w poprzek przejścia.
