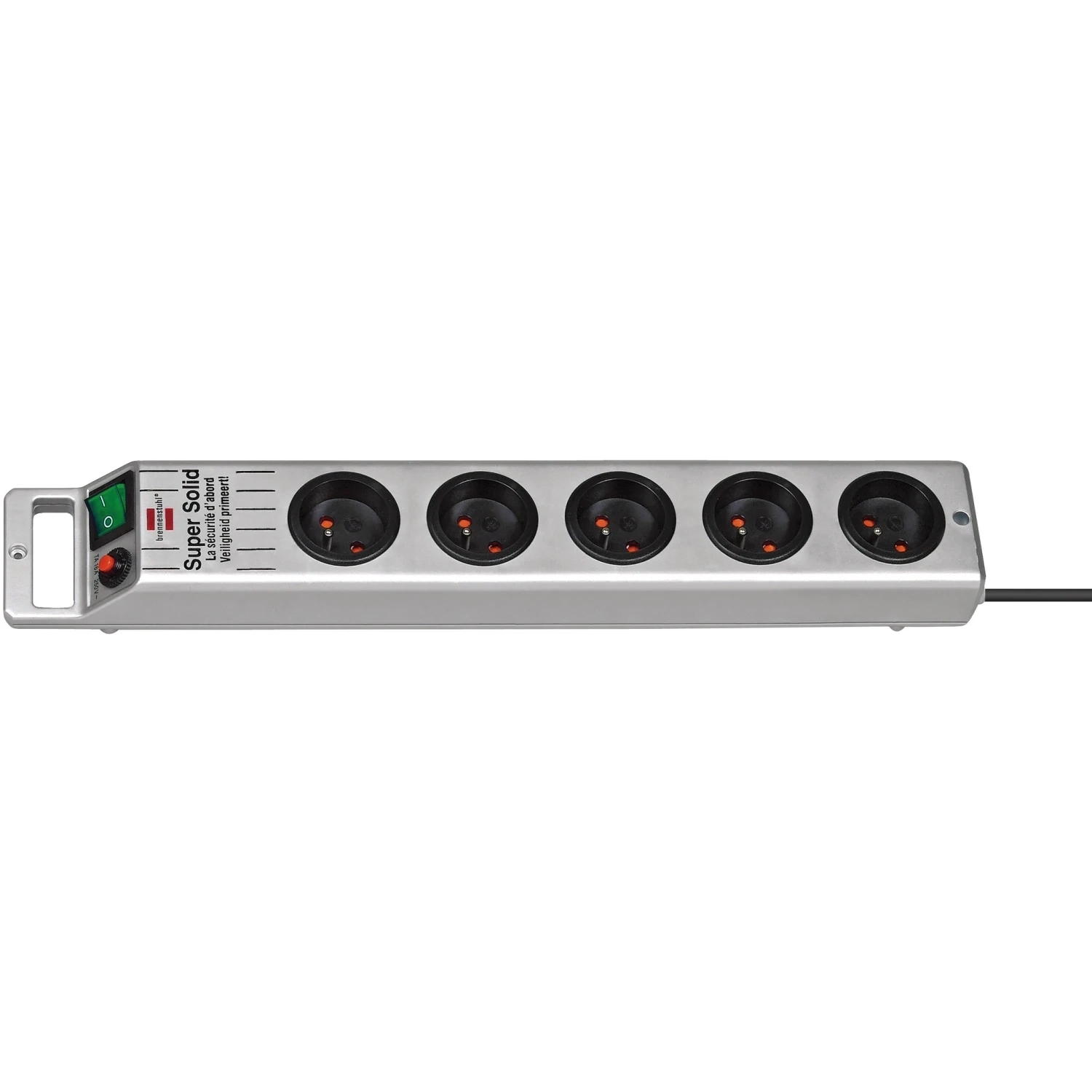

Listwa zasilająca na 5 gniazd z przewodem 2,5 m

Listwa zasilająca to przedłużacz z kilkoma gniazdami w jednej obudowie. Ta wersja ma 5 gniazd i przewód o długości 2,5 m.

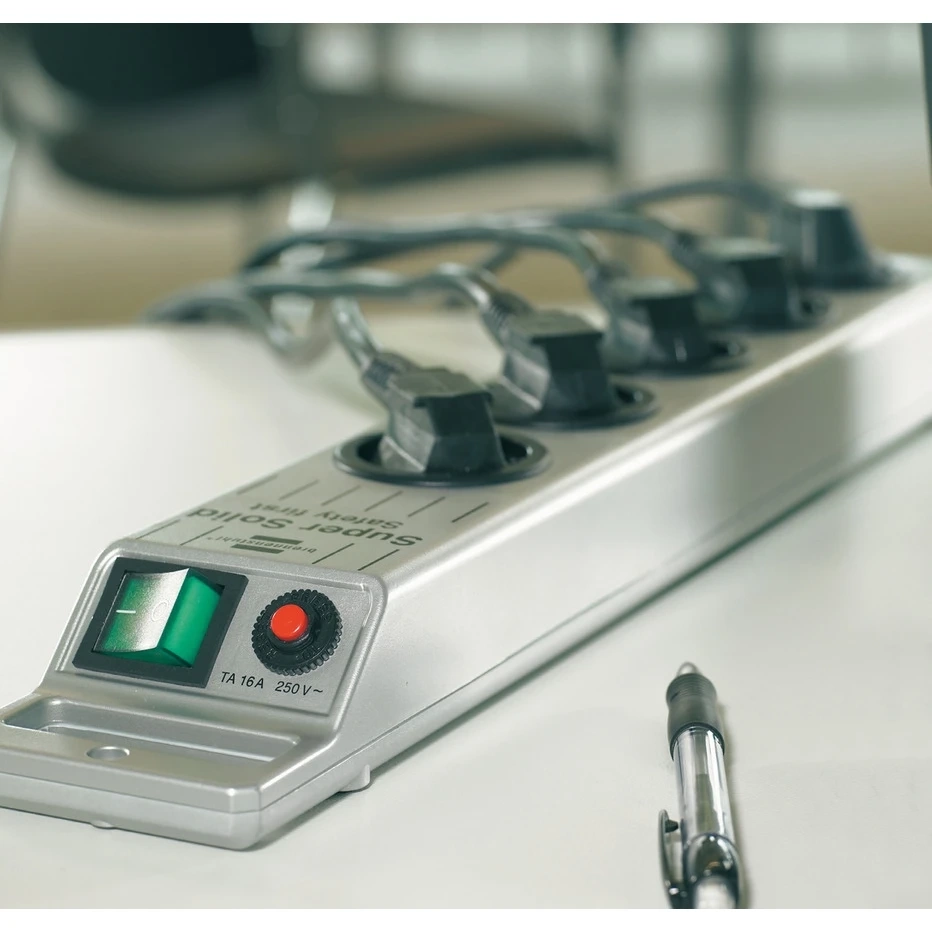

Parametry elektryczne: prąd znamionowy 16 A, maksymalne obciążenie 3680 W, przewód o przekroju żyły 1,5 mm². Poza tym tory prądowe zabezpieczono przesłonami, a obwód chroni bezpiecznik automatyczny.

Specyfikacja techniczna

• liczba gniazd: 5
• prąd znamionowy: 16 A
• maksymalne obciążenie: 3680 W
• długość przewodu: 2,5 m
• przewód: H05VV-F 3G1,5
• styk ochronny: tak
• kolor: srebrna

Przekrój żyły a dopuszczalny prąd

Przekrój 1,5 mm² wyznacza, ile prądu przewód przeniesie bez nadmiernego nagrzewania. Stąd bierze się podany prąd znamionowy 16 A — nie jest to wartość dobrana dowolnie, tylko wynikająca z przekroju i rodzaju izolacji.

Przekroczenie tej wartości nie powoduje natychmiastowej awarii, tylko stopniowe przegrzewanie izolacji, które kończy się jej degradacją. Suma mocy podłączonych odbiorników nie powinna przekraczać 3680 W.

Przewód o długości 2,5 m i przekroju żyły 1,5 mm² ma rezystancję około 0,06 Ω, licząc obie żyły robocze. Przy pełnym obciążeniu prądem 16 A traci się na nim około 0,9 V, czyli 0,4% napięcia sieciowego. Przewód o długości dwóch do trzech metrów pozwala odsunąć odbiornik od ściany na odległość mebla albo przejścia. To najczęściej wybierany zakres w mieszkaniu, bo obchodzi typową przeszkodę bez zostawiania nadmiaru przewodu na podłodze.

Pięć gniazd przewidziano do stanowisk rozbudowanych. Im więcej gniazd, tym łatwiej przekroczyć dopuszczalne obciążenie, bo sumuje się moc wszystkich odbiorników naraz.

Wykonanie srebrne dobrano do sprzętu biurowego w jasnych obudowach.

Przedłużacz w formie listwy ustawia się zwykle na stałe, dlatego warto zaplanować jego położenie tak, by przewód nie biegł w poprzek przejścia.
