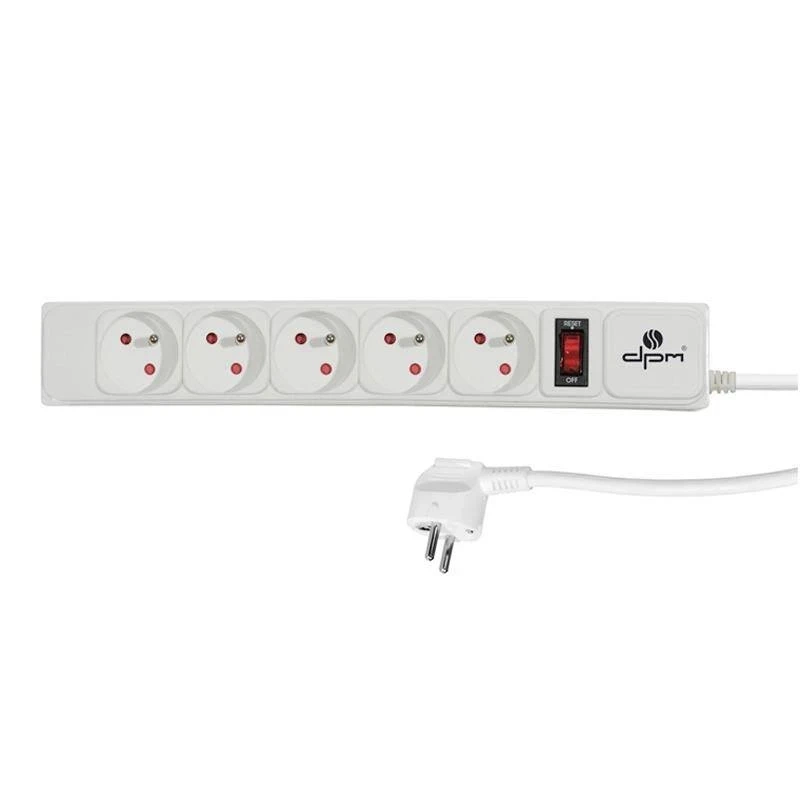

Listwa z ochroną przeciwprzepięciową na 5 gniazd

Listwa zasilająca to przedłużacz z kilkoma gniazdami w jednej obudowie. Ta wersja ma 5 gniazd i przewód o długości 1,5 m.

Parametry elektryczne: prąd znamionowy 10 A, maksymalne obciążenie 2300 W, przewód o przekroju żyły 1 mm². Poza tym gniazda mają styk ochronny.

Specyfikacja techniczna

• liczba gniazd: 5
• prąd znamionowy: 10 A
• maksymalne obciążenie: 2300 W
• długość przewodu: 1,5 m
• przewód: H05VV-F 3G1
• styk ochronny: tak
• wyłącznik: tak
• kolor: biała

Co oznacza deklarowana wytrzymałość udarowa

Wytrzymałość udarowa opisuje prąd, jaki układ ochronny jest w stanie odprowadzić do przewodu ochronnego, zamiast przepuścić go do podłączonego sprzętu.

Ochrona przeciwprzepięciowa w listwie działa tylko wtedy, gdy instalacja ma sprawny przewód ochronny — warystor odprowadza energię właśnie do niego. W gnieździe bez uziemienia układ nie ma dokąd odprowadzić udaru i pozostaje bezużyteczny.

Przewód o długości 1,5 m i przekroju żyły 1 mm² ma rezystancję około 0,05 Ω, licząc obie żyły robocze. Przy pełnym obciążeniu prądem 10 A traci się na nim około 0,5 V, czyli 0,2% napięcia sieciowego. Przewód krótszy niż dwa metry przeznaczono do pracy tuż przy gnieździe: pod biurkiem, za szafką RTV, w szafie technicznej. Zaletą jest brak zwoju do ukrycia, wadą to, że o ustawieniu decyduje położenie gniazda ściennego, a nie wygoda.

Pięć gniazd przewidziano do stanowisk rozbudowanych. Im więcej gniazd, tym łatwiej przekroczyć dopuszczalne obciążenie, bo sumuje się moc wszystkich odbiorników naraz.

Wykonanie białe najmniej rzuca się w oczy przy jasnej ścianie i listwie przypodłogowej.

Przedłużacz w formie listwy ustawia się zwykle na stałe, dlatego warto zaplanować jego położenie tak, by przewód nie biegł w poprzek przejścia.
