Technical documentation [AVT3188 Up/down counter with 4 digits LED display]

Licznik impulsów przewidziany jest do zliczania w dół i w górę impulsów z różnego rodzaju czujników stanu lub włączników. Zlicza z częstotliwością nie większą niż 10Hz (10 impulsów na sekundę), a każde zaliczenie impulsu sygnalizowane jest dźwiękowo. Maksymalna pojemność licznika wynosi 9999, a zliczona wartość zapisywana jest do pamięci nieulotnej, dzięki czemu po zaniku napięcia zasilania wynik będzie przywracany.

• licznik impulsów o pojemności 9999 zdarzeń
• zliczanie impulsów „w dół” i „w górę”
• zapamiętywanie wyniku w pamięci (z możliwością skasowania)
• maksymalna częstotliwość zliczania: 10Hz

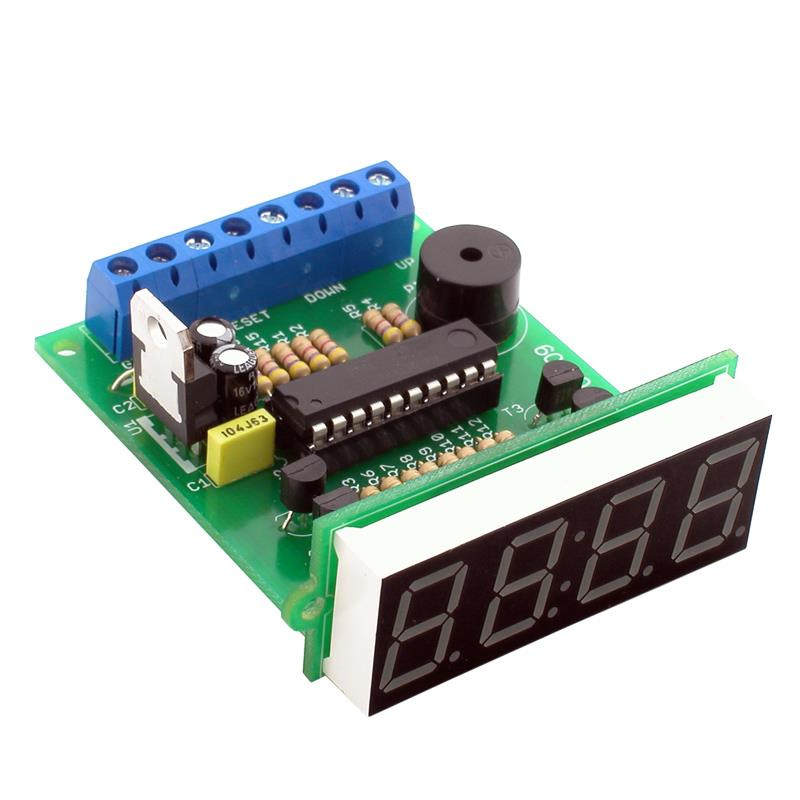

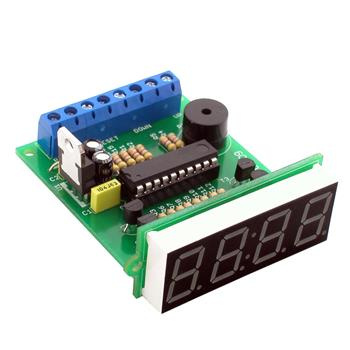

• wyświetlacz LED 7 segmentowy 0.56'' 14.2mm (4 znaki)
• zasilanie 7 ÷ 15VDC / 200mA

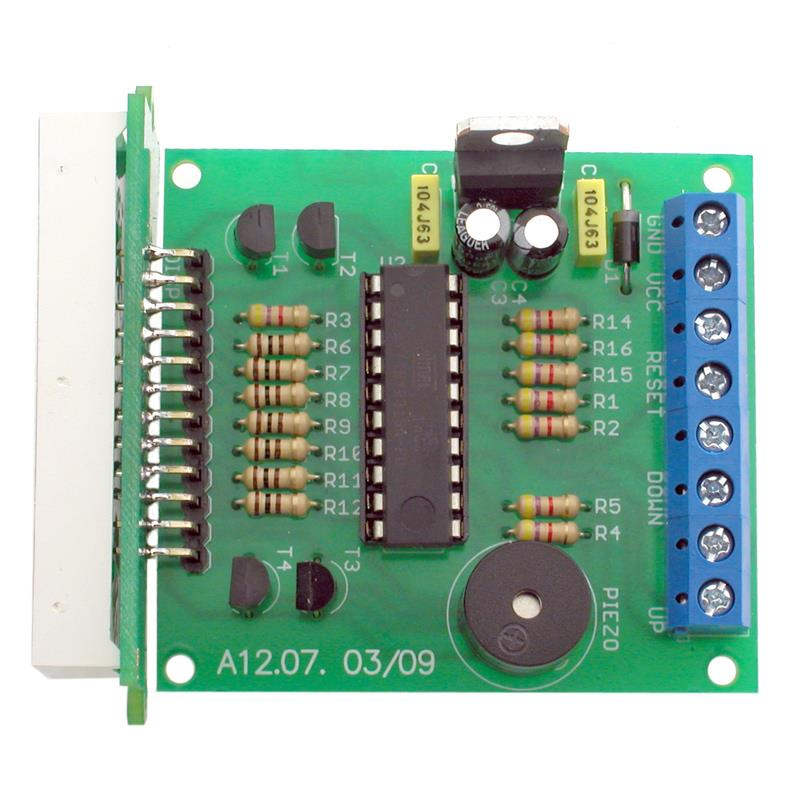

• 2 płytki drukowane (główna + wyświetlacz)
• wymiary płytek: 52×57mm, 22×60mm (wraz z mocowaniem)

Projekt AVT 3188 EdW 10/17
