Licznik czasu pracy wyzwalany prądem - PCB i mikroprocesor do projektu AVT 5548
- Zlicza rzeczywisty czas pracy urządzenia dopiero po wykryciu poboru prądu powyżej ustawionego progu. Wersja A+ zawiera PCB oraz zaprogramowany mikrokontroler.
Licznik czasu pracy wyzwalany prądem – licznik motogodzin AVT5548
Układ zlicza czas rzeczywistej pracy urządzenia dopiero wtedy, gdy pobór prądu przekroczy ustawiony próg.
Licznik czasu pracy z detekcją poboru prądu
AVT5548 pozwala zbudować licznik czasu pracy urządzenia bez ingerowania w jego elektronikę sterującą. Przewód zasilający nadzorowane urządzenie przeprowadza się przez przekładnik prądowy, a układ zaczyna zliczać czas dopiero po przekroczeniu ustawionego progu poboru prądu.
Projekt sprawdza się w maszynach, urządzeniach warsztatowych, systemach utrzymania ruchu i instalacjach, w których ważny jest czas faktycznej pracy, a nie tylko czas podłączenia do zasilania. Wynik może być prezentowany jako dni, dni i godziny albo godziny i minuty.
Karta techniczna
AVT5548
Licznik czasu pracy z mikrokontrolerem ATmega48PA, przekładnikiem prądowym, wzmacniaczem LM358, 4-cyfrowym wyświetlaczem LED i zapisem wskazania do pamięci EEPROM przy zaniku zasilania.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | licznik czasu pracy wyzwalany przepływem prądu |
| Zastosowanie | planowanie przeglądów, remontów i obsługi maszyn oraz urządzeń |
| Sposób wyzwalania | przekroczenie ustawionego progu poboru prądu przez nadzorowane urządzenie |
| Czujnik prądu | przekładnik prądowy, np. ASM-010 Talema |
| Sposób montażu przekładnika | przez otwór przekładnika przeprowadza się jeden przewód zasilający nadzorowane urządzenie |
| Detekcja częstotliwości prądu | 50 Hz lub 60 Hz |
| Minimalny próg zadziałania | około 70 mA RMS |
| Regulacja czułości | potencjometr P1, zakres wzmocnienia drugiego stopnia 1…500 V/V |
| Wzmacniacz toru pomiarowego | LM358, pierwszy stopień o wzmocnieniu około 100 V/V |
| Wyświetlacz | 4-cyfrowy LED ze wspólną anodą, AF5643FS |
| Sygnalizacja odliczania | miganie kropki na wyświetlaczu |
| Tryby prezentacji czasu | dni, dni i godziny, godziny i minuty |
| Zakres dla trybu dni | 0…9999 dni |
| Zakres dla trybu dni i godziny | 00.00…99.23 |
| Zakres dla trybu godziny i minuty | 00.00…23.59 |
| Wybór trybu liczenia | zworki ZW1, ZW2, ZW3 |
| Przepełnienie zakresu | zatrzymanie odliczania i komunikat Err |
| Kasowanie zapamiętanego czasu | procedura z użyciem zworki na pinach 4 i 5 złącza J2 |
| Zapis przy zaniku zasilania | automatyczny zapis wskazania do EEPROM przy wykryciu utraty zasilania |
| Mikrokontroler | ATmega48PA-AU, zaprogramowany w wersji A+ |
| Taktowanie | rezonator kwarcowy 4 MHz |
| Interfejs programowania | ISP, złącze J2 |
| Stabilizator | 78L05 |
| Zabezpieczenie zasilania | dioda D1 1N4148 |
| Zasilanie | 8…30 V DC |
| Pobór prądu | około 11…15 mA, zależnie od aktualnej zawartości wyświetlacza |
| Technika montażu | dwustronna płytka, elementy SMD na spodniej stronie i elementy THT |
| Wymiary płytki PCB | 90×29 mm |

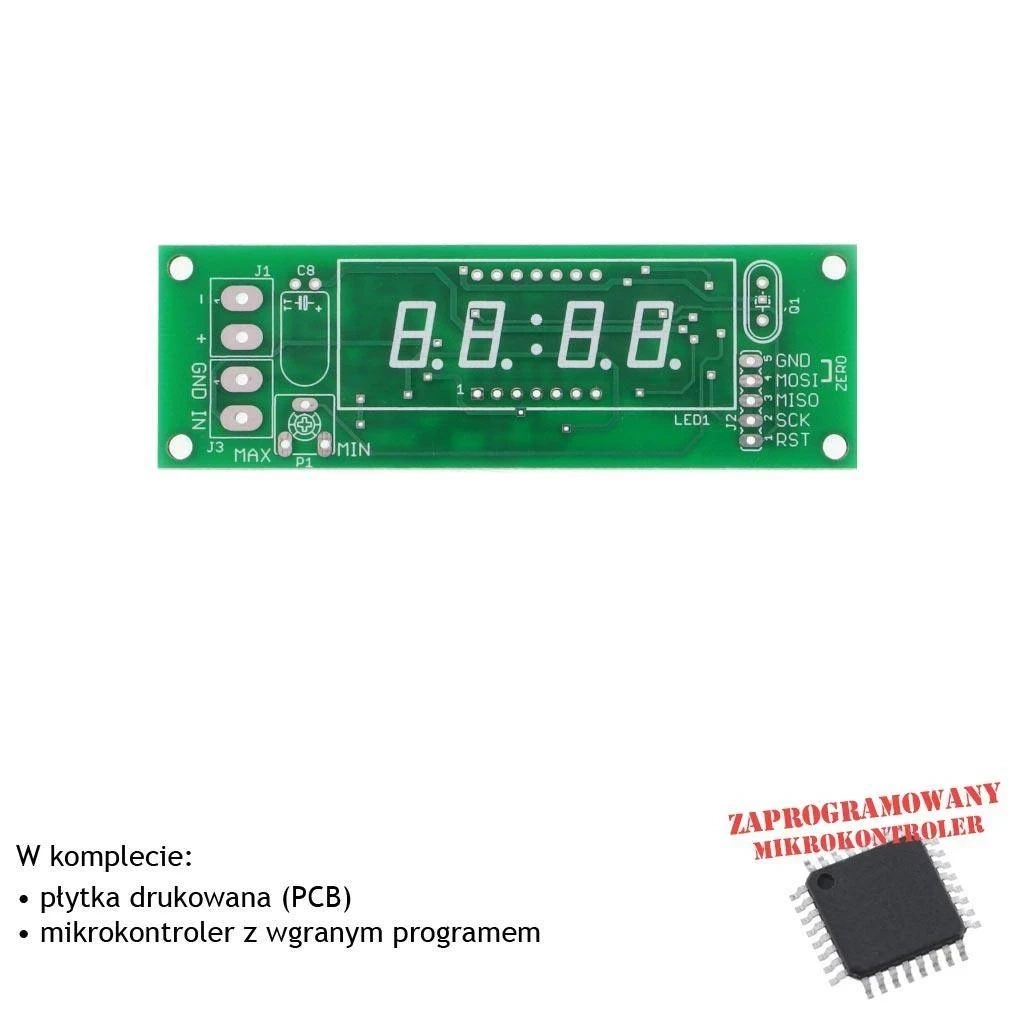

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT5548 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega48PA przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1-R8, R16, R19: 1 kΩ, SMD 0805
- R9-R14, R18: 10 kΩ, SMD 0805
- R15: 100 Ω
- R17: 100 kΩ, SMD 0805
- P1: potencjometr montażowy leżący 500 kΩ
- C1, C2: 15 pF, SMD 0805
- C3, C4, C6, C7, C11: 100 nF, SMD 0805
- C5: 2,2 nF, SMD 0805
- C8: 470 µF / 10 V, THT
- C9, C10: 10 µF / 10 V, THT
- D1: 1N4148, MiniMELF
- D2: BAS85, MiniMELF
- LED1: AF5643FS
- US1: ATmega48PA-AU, TQFP32, zaprogramowany
- US2: 78L05, SOT89
- US3: LM358, SO8
- J1, J3: ARK2 / 5 mm
- J2: goldpin 5-pin kątowy 2,54 mm
- Q1: rezonator kwarcowy 4 MHz, niski, THT
- Przekładnik prądowy ASM-010 Talema lub dobrany odpowiednik
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega48PA do podstawowego uruchomienia licznika.
Tryb prezentacji czasu wybiera się zworkami: ZW1 dla zakresu 0…9999 dni, ZW2 dla dni i godzin oraz ZW3 dla godzin i minut. Kropka na wyświetlaczu miga tylko wtedy, gdy licznik wykrywa przepływ prądu i zlicza czas.
Czułość toru pomiarowego ustawia się potencjometrem P1 po przeprowadzeniu przez przekładnik jednego przewodu zasilającego nadzorowane urządzenie. Przy większej odległości przekładnika od płytki warto użyć przewodu ekranowanego i podłączyć ekran do masy przy złączu J3.
Uwaga: Przekładnik prądowy może obejmować przewód sieciowy nadzorowanego urządzenia. Przez otwór przekładnika należy przeprowadzić tylko jeden przewód, a wszystkie prace przy przewodach zasilających wykonywać przy odłączonym napięciu i z zachowaniem zasad bezpieczeństwa instalacji elektrycznych.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega48PA. Pozostałe elementy trzeba skompletować osobno.
Przez przekładnik prądowy przeprowadza się jeden przewód zasilający nadzorowane urządzenie. Gdy prąd wzrośnie powyżej ustawionego progu, licznik zaczyna odmierzać czas pracy.
Nie. Pomiar odbywa się przez przekładnik prądowy, więc zwykle wystarczy objąć nim jeden przewód zasilający urządzenie, bez pobierania sygnału z jego elektroniki sterującej.
Czas może być pokazywany jako liczba dni, jako dni i godziny albo jako godziny i minuty. Tryb wybiera się zworkami ZW1, ZW2 i ZW3.
Tak. Przy wykryciu zaniku zasilania układ wyłącza wyświetlacz i zapisuje aktualne wskazanie czasu do pamięci EEPROM.
Tak. Kasowanie odbywa się przez specjalną procedurę z użyciem zworki na złączu J2, po wyłączeniu zasilania licznika.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Wyświetlacz LED, przekładnik prądowy, wzmacniacz LM358, stabilizator, złącza, rezonator, potencjometr, elementy SMD i pozostałe podzespoły trzeba dobrać osobno według wykazu.
