Latarka LED na baterie. Zestaw DIY do nauki lutowania AVT EDU627
Latarka LED na baterie – zestaw DIY do nauki lutowania AVT EDU627
Podręczna latarka z dwiema białymi diodami LED do samodzielnego montażu – praktyczny efekt po pierwszym lutowaniu
Zlutuj własną latarkę LED, włóż baterie i sprawdź światło w praktyce
AVT EDU627 to zestaw elektroniczny DIY, z którego po montażu powstaje mała podręczna latarka LED. Dwie białe diody świecą po naciśnięciu przycisku albo po włączeniu trybu ciągłego, więc efekt pracy jest od razu widoczny i użyteczny. Projekt dobrze sprawdza się do nauki lutowania, bo po złożeniu nie zostaje sama płytka ćwiczeniowa, tylko proste źródło światła zasilane popularnymi bateriami AAA.
Najważniejsze w skrócie
- zestaw DIY do samodzielnego lutowania i uruchomienia
- podręczna latarka LED zasilana bateriami AAA
- 2 białe diody LED 5 mm
- praca chwilowa po naciśnięciu przycisku
- praca ciągła po użyciu włącznika
- pobór prądu 50 mA
- zasilanie 3 × bateria R3/AAA
- wymiary płytki 40 × 83 mm
- baterie nie są dołączone do zestawu
Co daje ten projekt?
Montaż AVT EDU627 kończy się uruchomieniem działającej latarki, a nie tylko testem połączeń na płytce. Po włożeniu baterii można od razu sprawdzić oba tryby pracy: krótkie świecenie przyciskiem oraz świecenie ciągłe po przesunięciu włącznika. To praktyczny projekt, który jasno pokazuje sens lutowania — z kilku elementów powstaje małe źródło światła.
Układ pozwala przećwiczyć lutowanie elementów przewlekanych THT, poprawne ustawienie białych diod LED, montaż rezystorów, przycisku, włącznika i koszyka baterii. Prosta konstrukcja ułatwia zauważenie zależności między elementami: baterie zasilają układ, rezystory ograniczają prąd, a diody LED zamieniają energię elektryczną na światło.
Co znajdziesz w zestawie?
W komplecie znajduje się płytka drukowana PCB, koszyk na baterie, elementy elektroniczne do zlutowania latarki oraz dokumentacja montażowa.
Lista elementów obejmuje rezystory 47 Ω, przycisk SW1, włącznik SW2, dwie białe diody LED 5 mm oraz koszyk baterii.
Co dodatkowo będzie potrzebne?
- Zasilanie: 3 baterie AAA/R03
- Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
- Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa, uchwyt typu trzecia ręka
Po włożeniu baterii AAA latarkę można uruchomić od razu, bez zasilacza warsztatowego i bez dodatkowego okablowania.
Dla kogo będzie najlepszy?
- dla osób zaczynających naukę lutowania i szukających prostego projektu z użytecznym efektem
- dla początkujących elektroników, którzy chcą złożyć działające urządzenie z małej liczby elementów
- dla szkół, pracowni technicznych i organizatorów warsztatów lutowania
- dla rodziców i opiekunów szukających praktycznego projektu elektronicznego do wspólnego montażu
- jako mały prezent DIY dla osoby zainteresowanej elektroniką
Projekt AVT EDU nr 627
Podręczna latarka LED do samodzielnego montażu

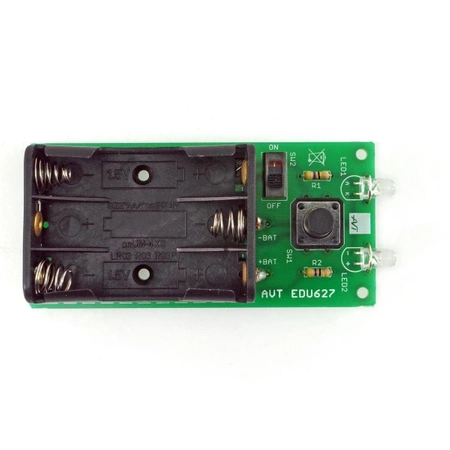

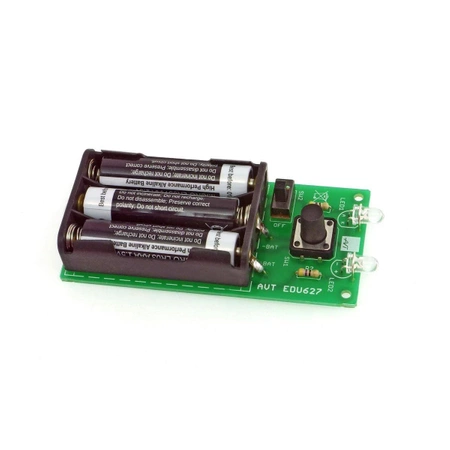

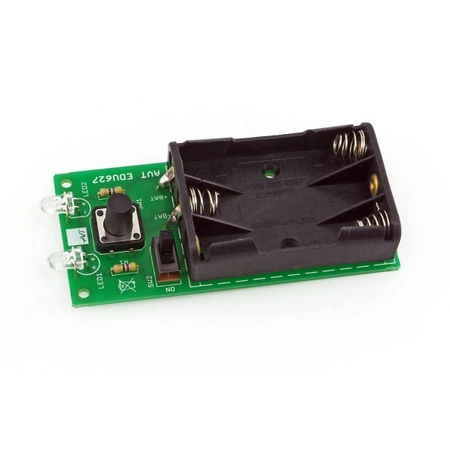

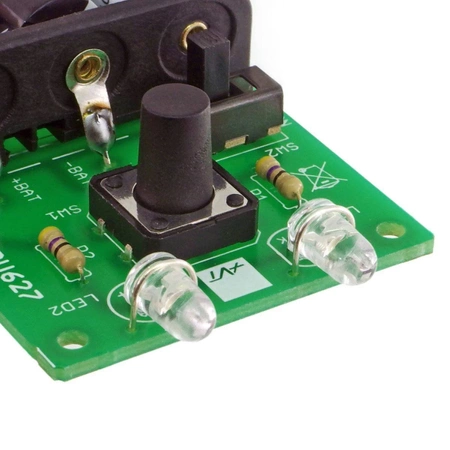

Układ składa się z dwóch białych diod LED, rezystorów ograniczających prąd, przycisku, włącznika i koszyka baterii. Przycisk umożliwia świecenie chwilowe, a włącznik pozwala pozostawić latarkę w trybie pracy ciągłej. Niewielka płytka o wymiarach 40 × 83 mm sprawia, że gotowy układ dobrze leży w dłoni.
| Typ zestawu | kit DIY do nauki lutowania THT |
|---|---|
| Efekt działania | podręczna latarka LED |
| Diody LED | 2 białe diody LED 5 mm |
| Tryby pracy | praca chwilowa lub ciągła |
| Sterowanie | przycisk SW1 i włącznik SW2 |
| Rezystory | R1, R2: 47 Ω |
| Pobór prądu | 50 mA |
| Zasilanie | 3 × bateria R3/AAA |
| Baterie w zestawie | nie |
| Wymiary płytki | 40 × 83 mm |
Trochę teorii i wskazówki techniczne
THT oznacza montaż przewlekany. Wyprowadzenia elementów przechodzą przez otwory w płytce PCB, co ułatwia naukę lutowania i kontrolę poprawności połączeń.
Diody LED świecą tylko po poprawnym podłączeniu. Podczas montażu trzeba zwrócić uwagę na anodę, katodę, dłuższą nóżkę i ścięcie obudowy.
Rezystory ograniczają prąd płynący przez diody LED. W tym projekcie zastosowano dwa rezystory 47 Ω, po jednym dla każdej diody.
Przycisk pozwala włączyć światło chwilowo, na czas nacisku. To wygodne wtedy, gdy latarka ma świecić tylko przez moment.
Włącznik umożliwia pracę ciągłą. Po jego przesunięciu latarka może świecić bez trzymania przycisku.
Dlaczego warto wybrać AVT EDU627?
Po zmontowaniu AVT EDU627 od razu widać praktyczny efekt pracy: dwie białe diody LED tworzą prostą podręczną latarkę, którą można włączyć chwilowo albo zostawić w trybie ciągłym. To dobry projekt dla osób, które chcą poćwiczyć lutowanie i zbudować coś użytecznego, a nie tylko kolejny układ pokazowy. Niewielka płytka dobrze leży w dłoni, a zasilanie z popularnych baterii AAA pozwala szybko uruchomić gotową latarkę.
Najczęściej zadawane pytania
Po zmontowaniu układ działa jako prosta podręczna latarka LED z dwiema białymi diodami.
Tak. Układ ma przycisk do pracy chwilowej oraz włącznik do pracy ciągłej.
Do pracy wymagane są 3 baterie AAA/R03. Baterie nie są dołączone do zestawu.
Tak. AVT EDU627 jest zestawem DIY do samodzielnego montażu. Elementy należy wlutować w płytkę PCB zgodnie z dokumentacją.
Tak. Diody LED trzeba wlutować w odpowiednim kierunku, zgodnie z oznaczeniami na płytce i dokumentacją.
Do uruchomienia potrzebne są 3 baterie AAA/R03. Do montażu potrzebna będzie lutownica, cyna i cążki do przycinania wyprowadzeń.
Projekt pozwala przećwiczyć lutowanie THT, montaż diod LED z zachowaniem polaryzacji, pracę z rezystorami oraz podłączenie przycisku, włącznika i koszyka baterii.
