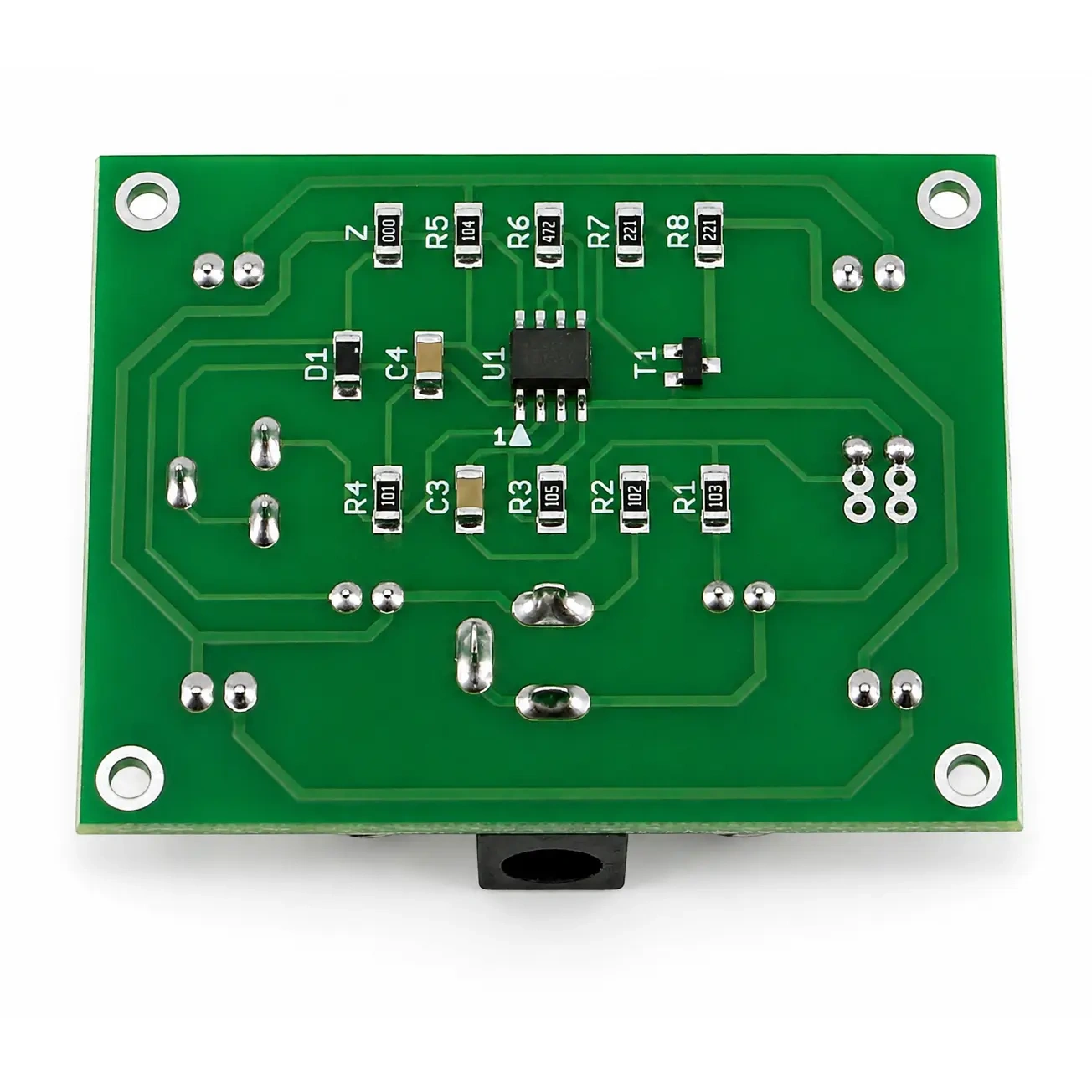

Lampka nocna LED z włącznikiem dźwiękowym. Zestaw DIY do nauki lutowania elementów SMD AVT EDU801
Lampka nocna LED z włącznikiem dźwiękowym
Elektroniczny zestaw edukacyjny DIY do nauki lutowania SMD
Lampka reagująca na dźwięk.
Praktyczny projekt elektroniczny z efektem widocznym od razu.
Po montażu zestaw działa jako lampka nocna LED. Głośniejszy dźwięk włącza diody LED, które świecą pełną jasnością, a potem płynnie wygasają. Kolejny dźwięk ponownie rozświetla lampkę.
Co znajdziesz w zestawie?

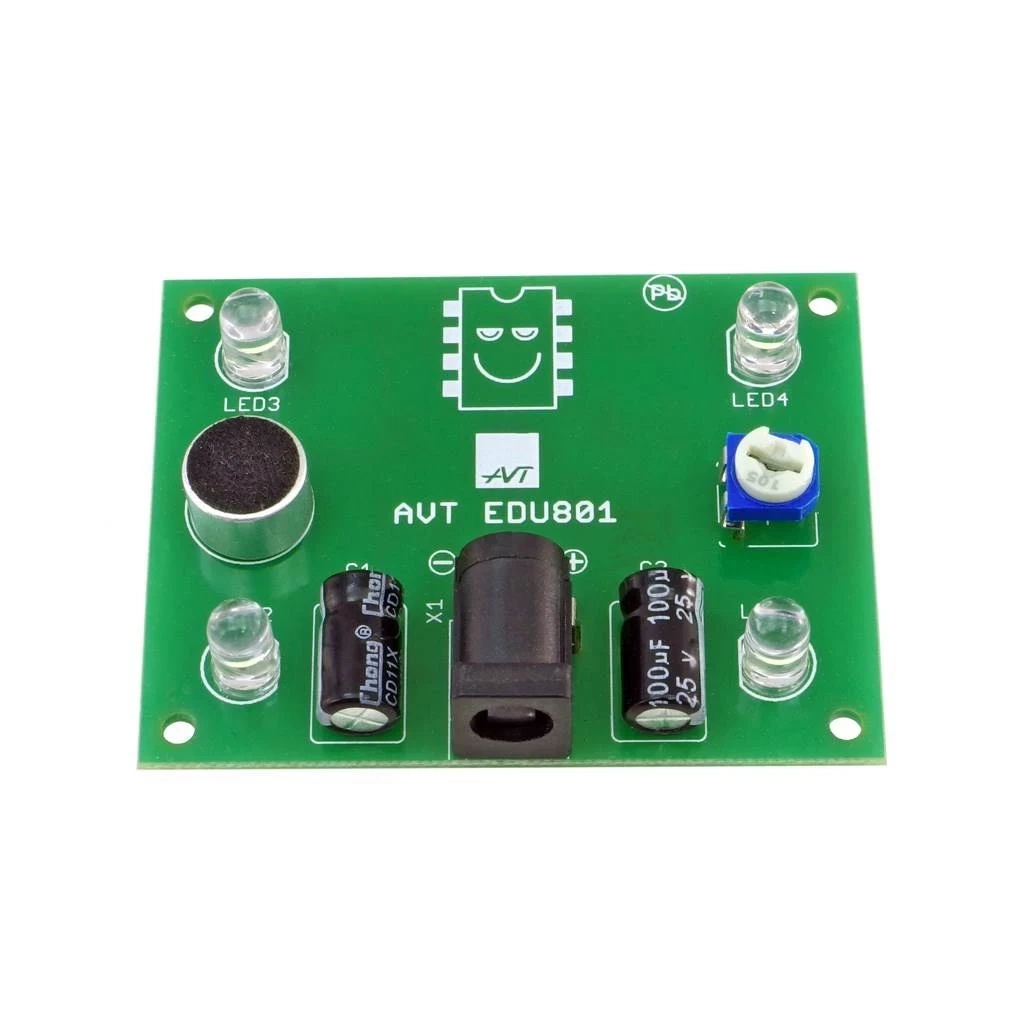

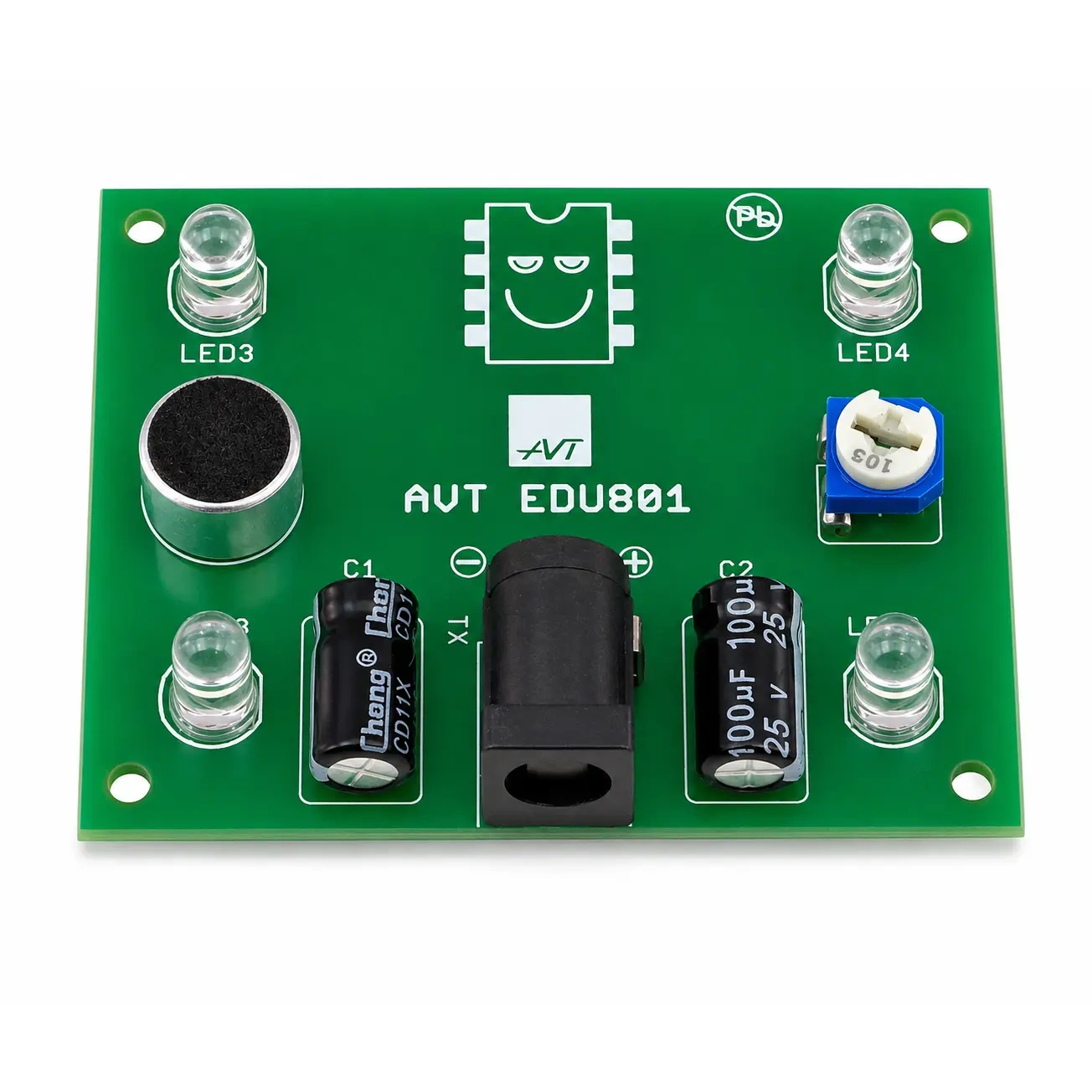

Płytkę drukowaną PCB, komplet elementów elektronicznych do zlutowania układu oraz instrukcję krok po kroku.
Co dodatkowo będzie potrzebne?
- Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, pęseta
- Zasilanie: zasilacz 12 V DC / min. 200 mA z wtykiem DC 2.1/5.5
- Opcjonalnie dla wygodniejszej pracy: gąbka lub czyścik do grotów, mata silikonowa na biurko

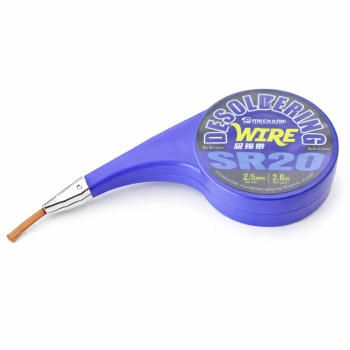

Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.
Komu polecamy ten zestaw?
- osobom zaczynającym naukę lutowania SMD – do pierwszych ćwiczeń na praktycznym projekcie
- szkołom, świetlicom i organizatorom warsztatów – do pokazania elektroniki w działaniu
- rodzicom i opiekunom – do wspólnej pracy z dzieckiem przy prostym projekcie elektronicznym
- hobbystom – do treningu dokładności i uruchomienia samodzielnie zmontowanego układu
Projekt AVT EDU nr 801
Lampka nocna LED SMD
Układ wykorzystuje mikrofon, wzmacniacz operacyjny i prosty obwód czasowy. Mikrofon odbiera dźwięk, wzmacniacz zwiększa poziom sygnału, a kondensator odpowiada za płynne wygaszanie diod LED. Regulacja czułości pozwala dopasować reakcję lampki do miejsca, w którym będzie używana.
| Typ zestawu | kit DIY do nauki lutowania SMD |
| Źródło światła | 4 białe diody LED |
| Czujnik dźwięku | wbudowany mikrofon |
| Regulacja | płynna regulacja czułości |
| Czas świecenia | około 25 sekund po wykryciu dźwięku |
| Elementy SMD | 1206, SOT23, SO8 |
| Zasilanie | 12 V DC / 200 mA, wymagany zasilacz z wtykiem 2.1/5.5 |
| Wymiary płytki | 57 × 44 mm |

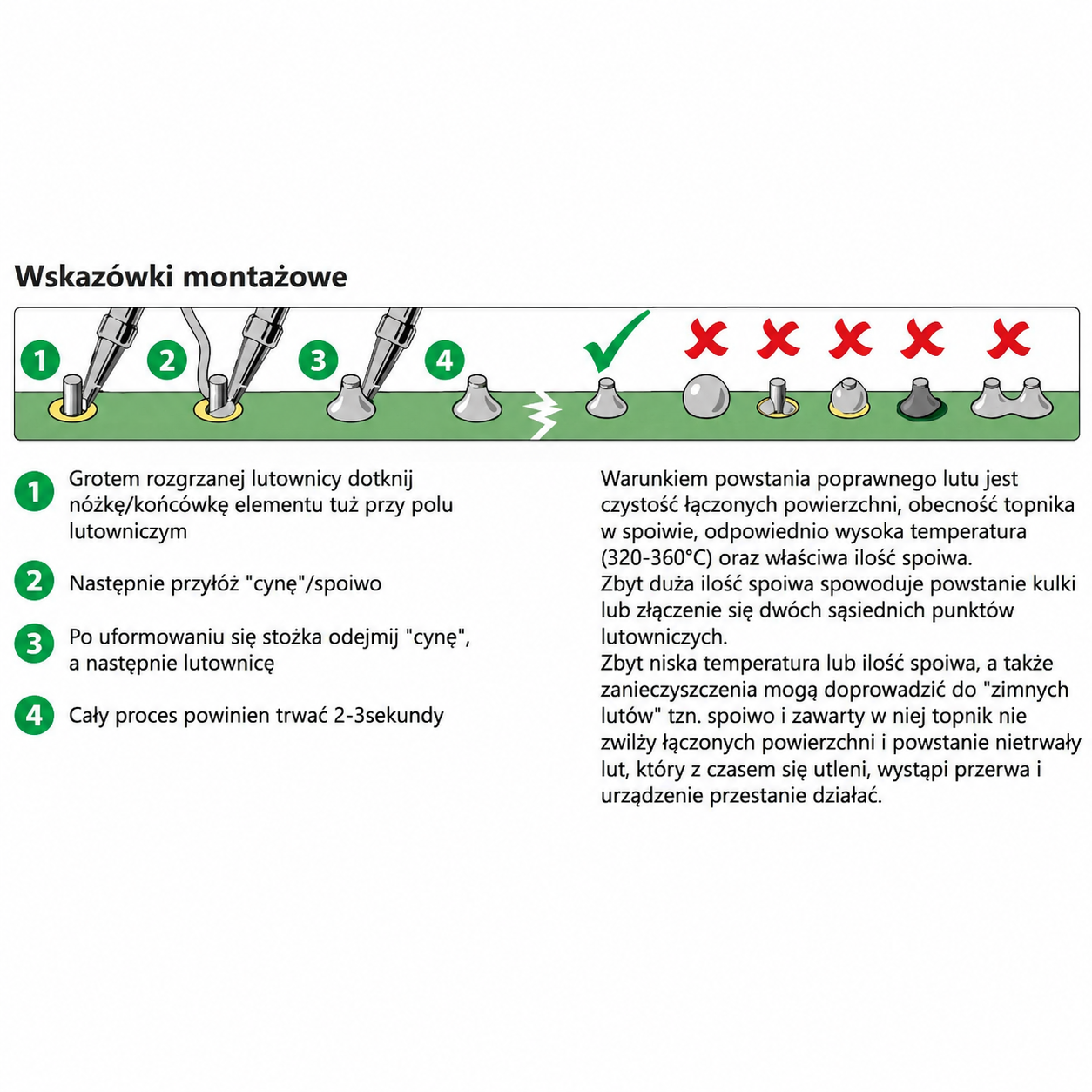

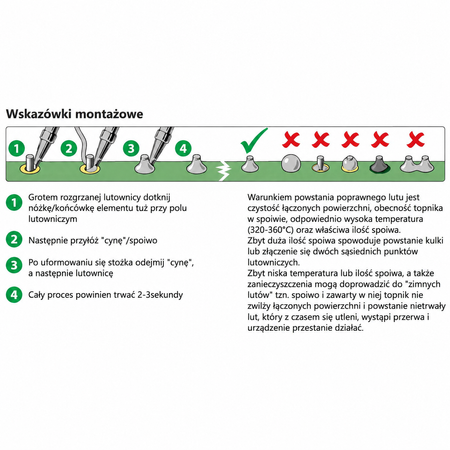

Trochę teorii / wskazówki techniczne
Mikrofon elektretowy zamienia falę dźwiękową na niewielki sygnał elektryczny. W AVTEDU801 sygnał z mikrofonu trafia do wzmacniacza operacyjnego, który zwiększa jego poziom tak, aby układ mógł rozpoznać głośniejszy dźwięk.
Wygaszanie LED jest realizowane przez obwód z kondensatorem. Po wykryciu dźwięku diody świecą pełną jasnością, a później powoli gasną. To dobry przykład działania stałej czasowej RC, czyli zależności między rezystorem, kondensatorem i czasem zmiany napięcia.
SMD oznacza montaż powierzchniowy. Elementy nie przechodzą przez otwory w płytce drukowanej PCB, tylko są lutowane do pól na powierzchni płytki. Dzięki temu układ może być mniejszy, a początkujący elektronik uczy się techniki stosowanej w nowoczesnych urządzeniach.
Najczęściej zadawane pytania
Tak, ale najlepiej, jeśli użytkownik ma już podstawowe doświadczenie z lutowaniem elementów przewlekanych THT. To dobry pierwszy krok w stronę montażu powierzchniowego SMD

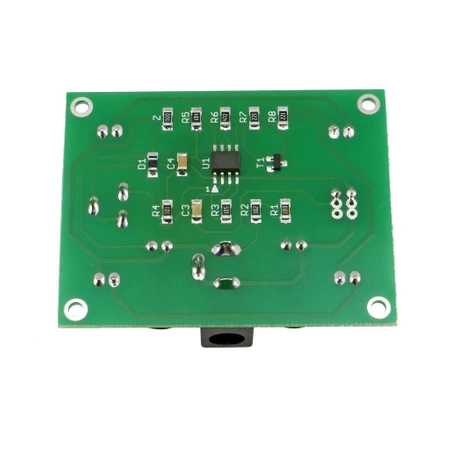

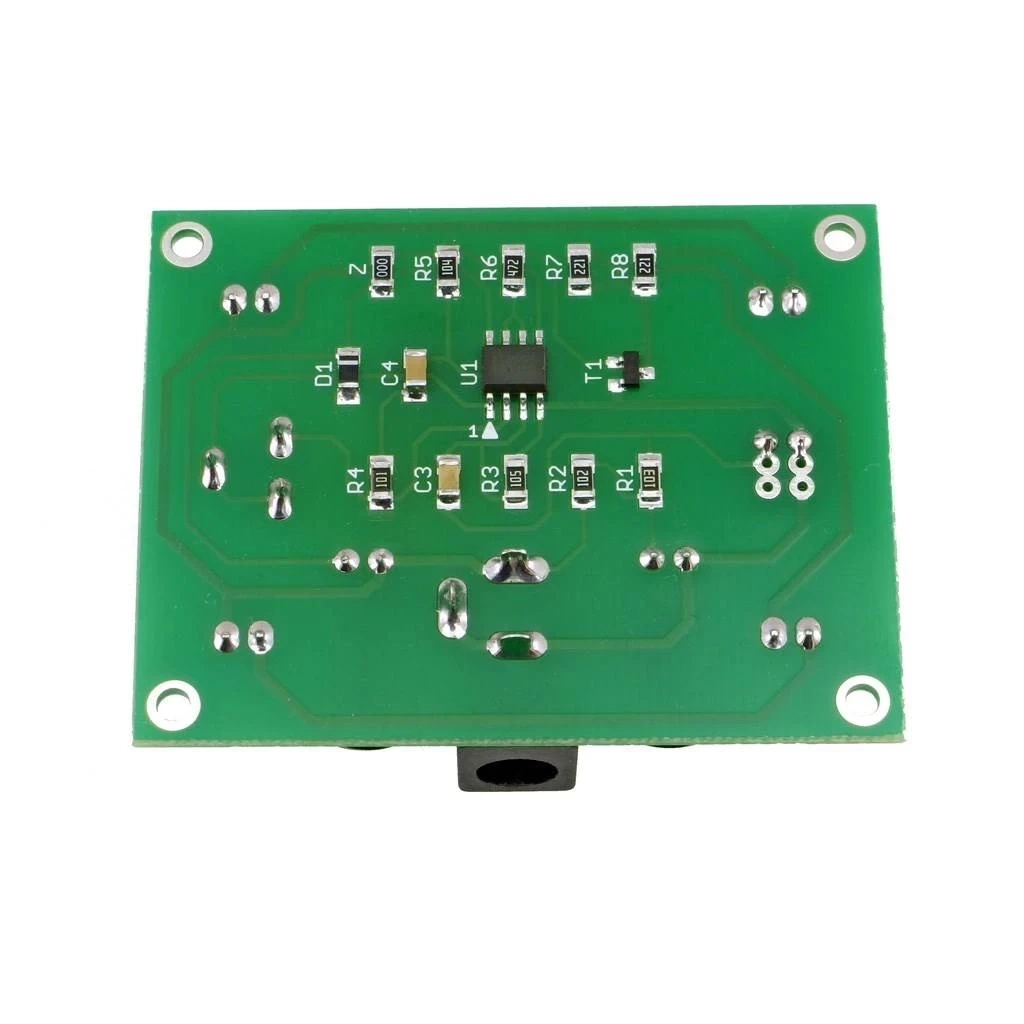

W tym zestawie część elementów jest lutowana powierzchniowo, czyli bez przekładania nóżek przez otwory w płytce. Po drugiej stronie płytki PCB montowane są także elementy przewlekane, dlatego projekt dobrze pokazuje różnicę między SMD i THT.
Oznaczenia 1206, 0805 i 0603 opisują rozmiar obudowy elementu SMD w calowym systemie kodowania. Pierwsze dwie cyfry oznaczają długość, a kolejne dwie szerokość w setnych częściach cala. Przykładowo 1206 ma około 3,2 × 1,6 mm, 0805 około 2,0 × 1,25 mm, a 0603 około 1,6 × 0,8 mm. Im mniejsza obudowa, tym trudniejsze jest pozycjonowanie i lutowanie elementu.
Mikrofon odbiera głośniejszy dźwięk z otoczenia, a układ wzmacnia ten sygnał i uruchamia diody LED. Po zaświeceniu lampka powoli wygasa. Jeśli kolejny dźwięk pojawi się podczas wygaszania, diody ponownie zapalają się pełną jasnością.
Tak. Można użyć zasilacza 12 V DC o większej wydajności prądowej, np. 12 V / 1,5 A. Układ pobiera tylko tyle prądu, ile potrzebuje. Ważne jest, aby napięcie wynosiło 12 V DC, wtyk pasował do gniazda 2.1/5.5, a polaryzacja była zgodna z wymaganiami układu.
Po podłączeniu zasilania diody LED powinny zaświecić pełną jasnością, a następnie powoli gasnąć. Reakcja na głośniejszy dźwięk oraz możliwość regulacji czułości oznaczają, że główne bloki układu działają poprawnie.
