Przednie, tylne i boczne światło obrysowe w jednej lampie na krótkim ramieniu

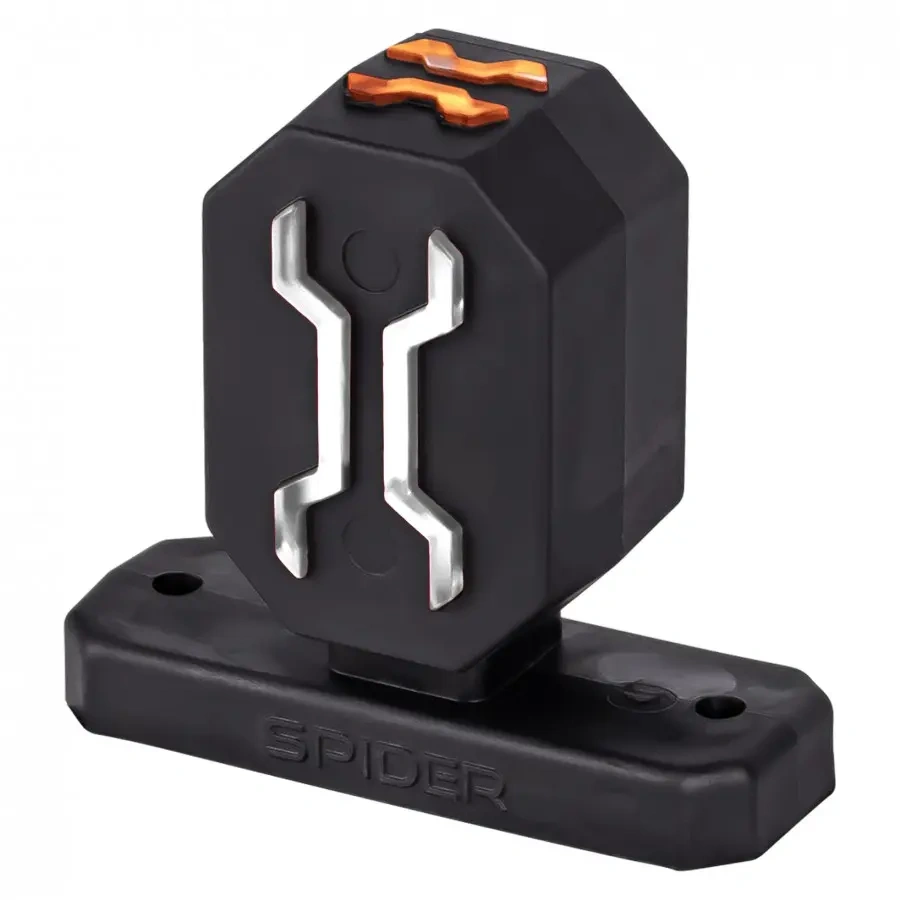

X-SPIDER HELI-X L1333 to lampa obrysowa przednio-tylno-boczna LED na ramieniu. W jednej głowicy łączy trzy funkcje: przednie światło obrysowe (białe), tylne światło obrysowe (czerwone) i boczne światło obrysowe (pomarańczowe). Ramię jest krótkie, a całkowity wysięg lampy od powierzchni montażu wynosi 91 mm.

Lampa jest uniwersalna: nie ma osobnej wersji lewej i prawej, ten sam model montuje się po obu stronach pojazdu. Wszystkie trzy funkcje działają razem, zasilane jednym obwodem świateł pozycyjnych, a łączny pobór mocy to 2 W.

Co daje w praktyce

• Trzy funkcje w jednej obudowie - obrys pojazdu widoczny z przodu, z tyłu i z boku.
• Jeden kod na obie strony - komplet to dwie identyczne lampy, bez pilnowania wersji lewej i prawej.
• Głowica odsunięta od ściany - ramię wysuwa źródło światła poza krawędź zabudowy, dzięki czemu widać je zarówno z przodu, jak i z tyłu.
• Niski pobór prądu - 2 W to około 0,17 A przy 12 V i 0,08 A przy 24 V.

Gdzie się montuje

• Naczepy i przyczepy - górne narożniki burt, plandek i kontenerów.
• Zabudowy skrzyniowe i kontenerowe - narożniki zabudowy szerszej niż kabina.
• Maszyny i przyczepy rolnicze - oznaczenie najdalej wysuniętych punktów konstrukcji.

Specyfikacja techniczna

• Typ: lampa obrysowa LED na krótkim ramieniu, uniwersalna L/P

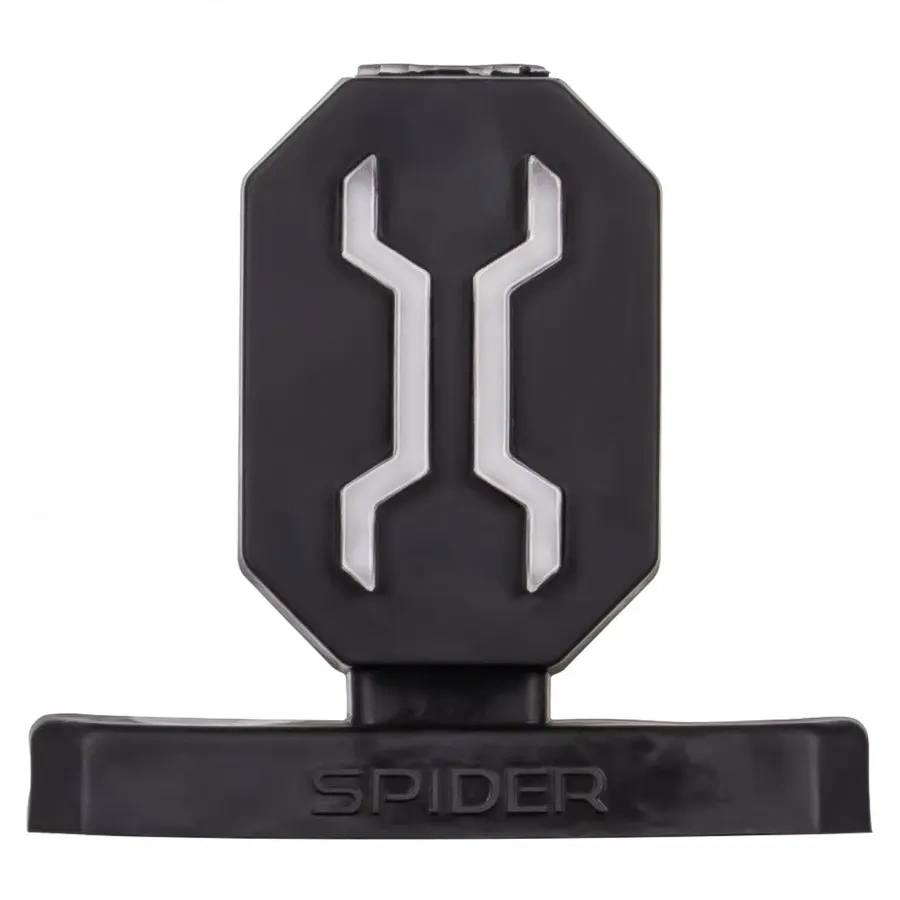

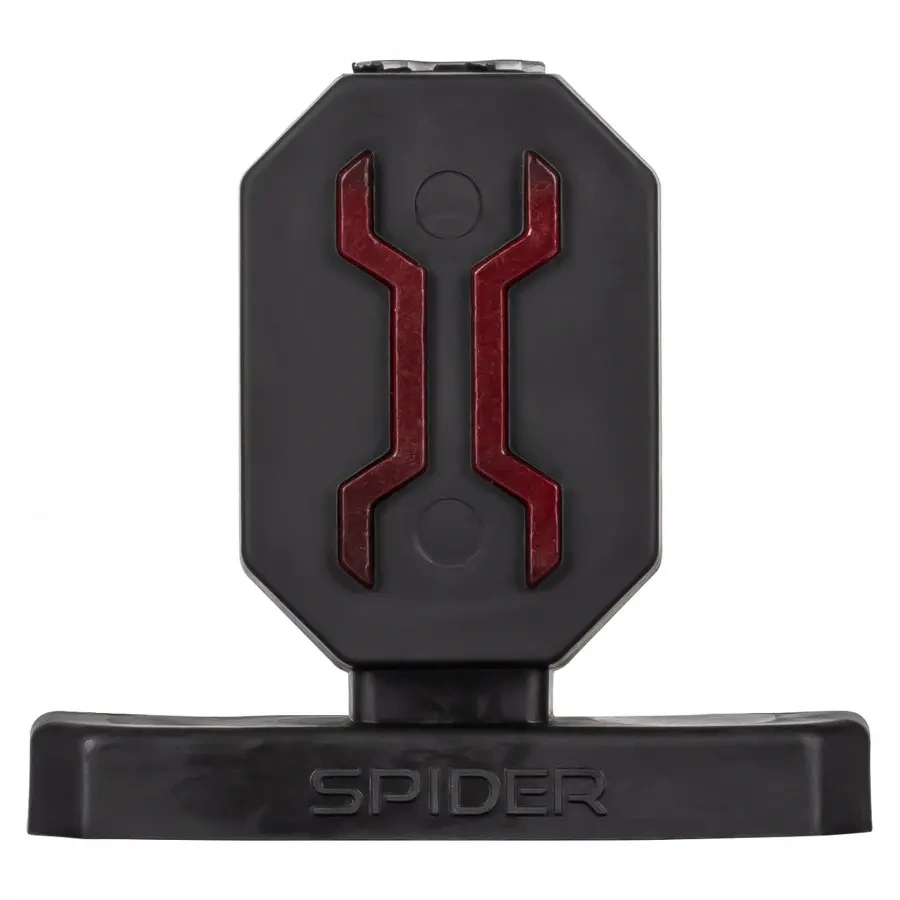

• Funkcje: przednie światło obrysowe (białe), tylne (czerwone), boczne (pomarańczowe)
• Liczba diod LED: 30
• Pobór mocy: 2 W
• Napięcie zasilania: 12/24 V
• Przewód: 50 cm: czarny (masa), czerwony (światło obrysowe)
• Wysięg: 91 mm
• Podstawa: 100 × 35 mm, otwory w rozstawie 78 mm
• Obudowa i klosz: poliwęglan (PC)
• Homologacje: ECE R148, ECE R10
• Stopień ochrony: IP67
• Temperatura pracy: od -30°C do +50°C
• Ochrona przed odwrotną polaryzacją: tak

Jak dobrać długość ramienia

Długość ramienia decyduje o tym, jak daleko głowica wystaje poza ścianę pojazdu. Krótkie ramię L1333 o wysięgu 91 mm sprawdza się na narożnikach, gdzie krawędź zabudowy nie zasłania światła z przodu ani z tyłu, a lampa ma jak najmniej wystawać poza obrys.

Seria X-SPIDER HELI-X obejmuje też ramię średnie (L1331 lewa, L1332 prawa, wysięg 151,2 mm) i długie (L1329 lewa, L1330 prawa, wysięg 189,2 mm). Te wersje mają osobne odmiany na lewą i prawą stronę, a uniwersalna jest tylko L1333.

Najczęstsze pytania o lampę obrysową L1333

Czy L1333 pasuje na lewą i prawą stronę pojazdu?

Tak. To jedyna uniwersalna lampa w serii HELI-X, więc na pojazd zamawia się dwie sztuki tego samego modelu.

Czy wszystkie trzy funkcje świecą jednocześnie?

Tak. Lampa ma jeden obwód: czerwony przewód podłącza się do świateł pozycyjnych, czarny do masy, a biała, czerwona i pomarańczowa część zapalają się razem.

Kiedy światła obrysowe są obowiązkowe?

W pojazdach szerszych niż 2,1 m. Lampa przednio-tylno-boczna łączy w jednej obudowie przednie, tylne i boczne światło obrysowe, dlatego jedna sztuka na narożnik zastępuje trzy osobne lampy.

Czym L1333 różni się od lamp HELI-X z dłuższym ramieniem?

Wysięgiem i uniwersalnością. L1333 ma 91 mm wysięgu i pasuje na obie strony, a wersje ze średnim i długim ramieniem (151,2 mm i 189,2 mm) mają osobne kody dla lewej i prawej strony.
