Białe światło obrysowe na przód pojazdu w obudowie NEXO

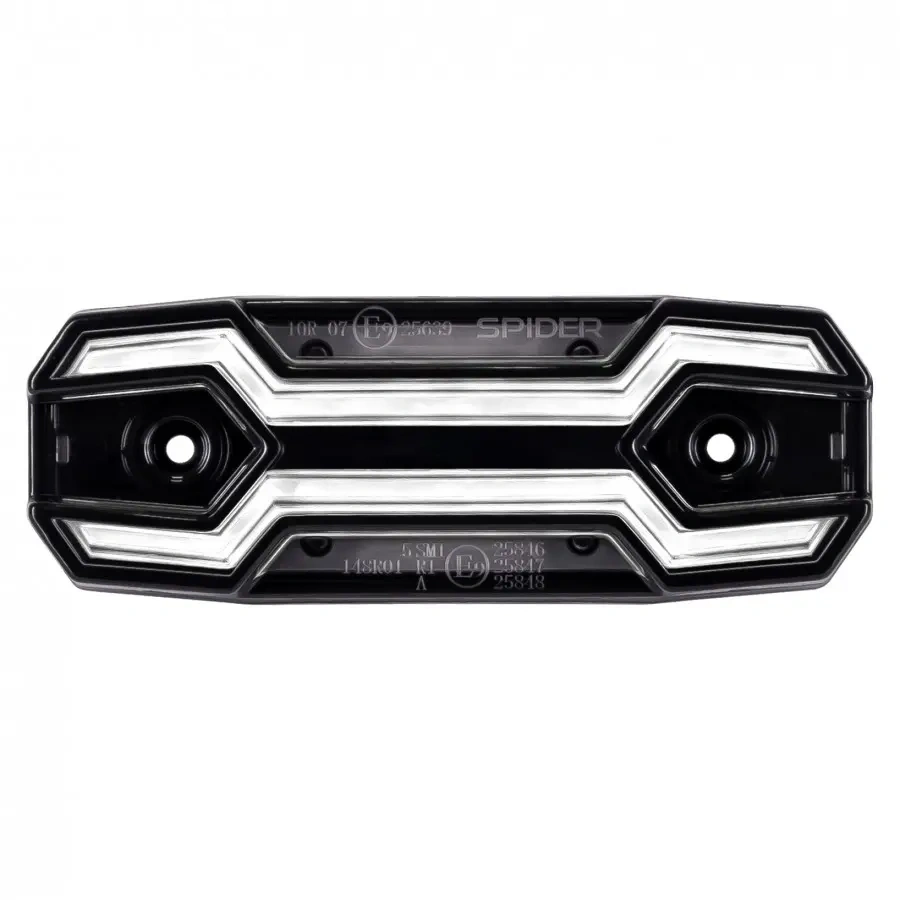

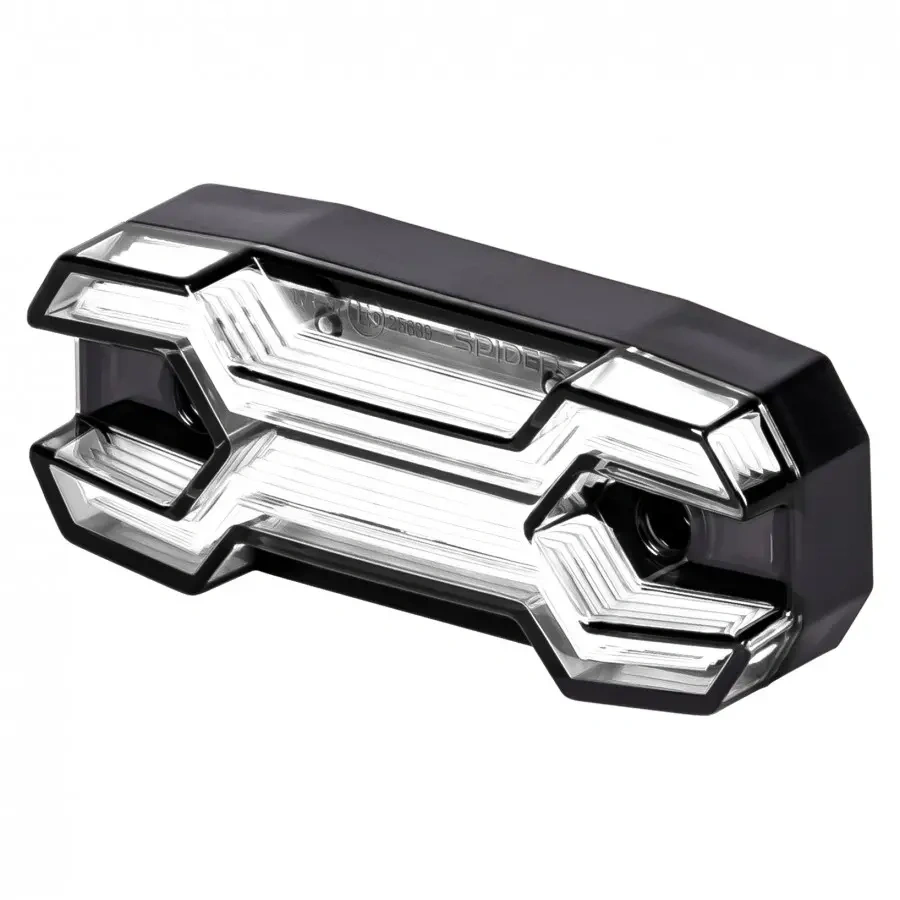

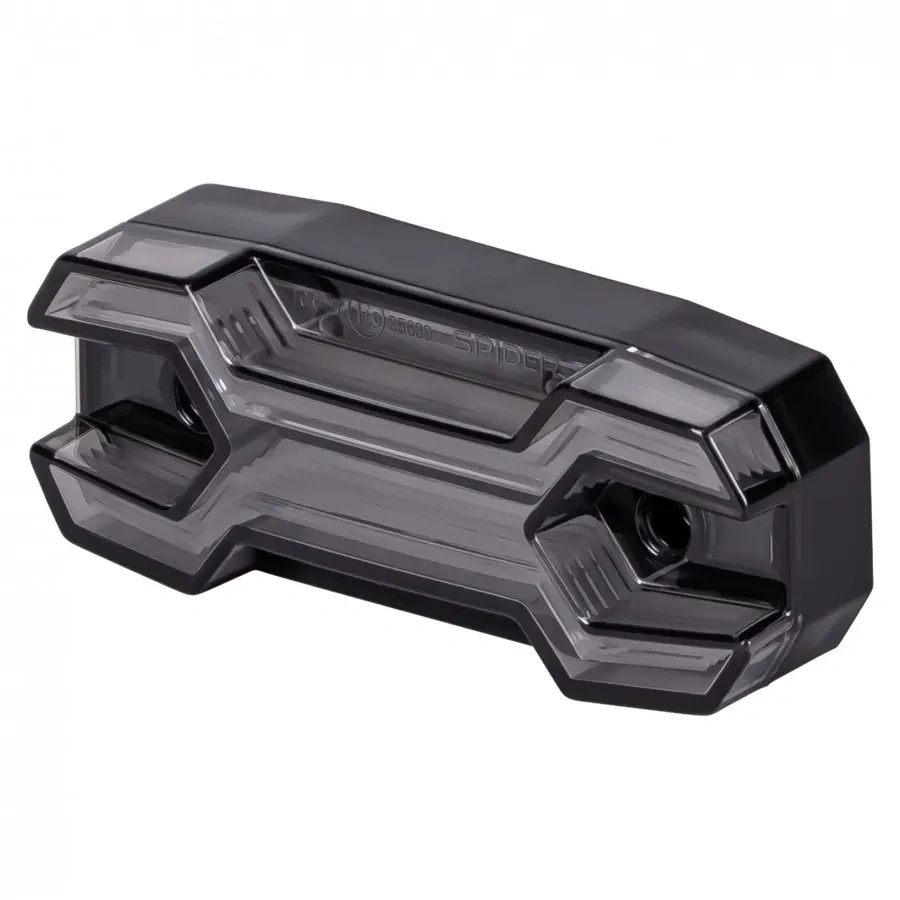

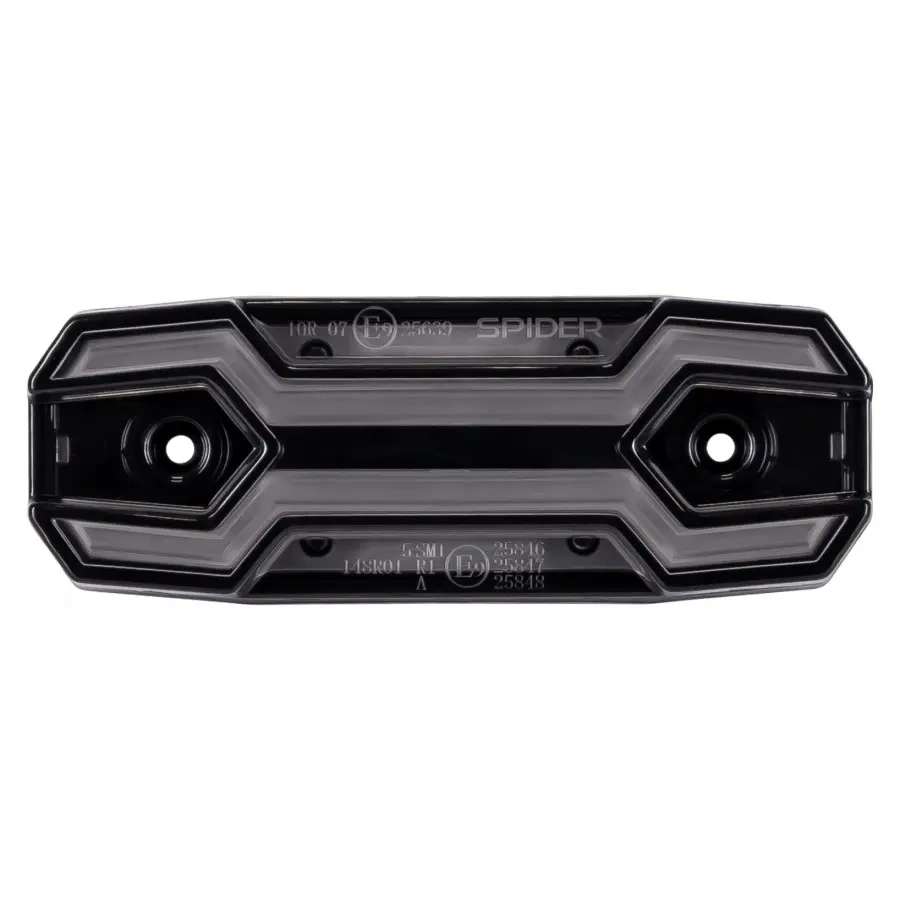

X-SPIDER NEXO L1324 to przednia lampa obrysowa LED o barwie białej. Wyznacza szerokość pojazdu od przodu, dlatego montuje się ją przy zewnętrznych krawędziach zabudowy, przyczepy lub maszyny, możliwie wysoko. W środku pracuje 20 diod LED o łącznym poborze 2,2 W.

Lampa ma homologacje R148 i R10, szczelność IP67 i ochronę przed odwrotną polaryzacją. Ten sam model służy po lewej i prawej stronie, a w zestawie jest wspornik kątowy do montażu pod poziomą krawędzią.

Co daje w praktyce

• Dwa warianty montażu - na płasko do pionowej ściany albo na wsporniku z zestawu, bez dokupowania uchwytów.
• Minimalne obciążenie obwodu - około 0,18 A przy 12 V i 0,09 A przy 24 V na lampę.
• Proste podłączenie - dwie żyły: czerwona do świateł pozycyjnych, czarna do masy.
• Praca w 12 V i 24 V - ten sam model do samochodów dostawczych, ciężarowych i maszyn.

Gdzie się montuje

Biała barwa przeznacza lampę wyłącznie na przód pojazdu. W pojazdach szerszych niż 2,1 m światła obrysowe są obowiązkowe i umieszcza się je jak najbliżej zewnętrznej krawędzi i jak najwyżej, tak żeby pokazywały gabaryt zabudowy, a nie tylko kabiny.

Typowe miejsca to przednia ściana skrzyni ładunkowej, czoło naczepy, przednie narożniki zabudowy kontenerowej oraz szerokie maszyny rolnicze i budowlane.

Specyfikacja techniczna

• Typ: przednia lampa obrysowa LED, uniwersalna L/P
• Barwa światła: biała
• Liczba diod LED: 20
• Pobór mocy: 2,2 W
• Napięcie zasilania: 12/24 V
• Przewód: 50 cm: czarny (masa), czerwony (światło obrysowe)

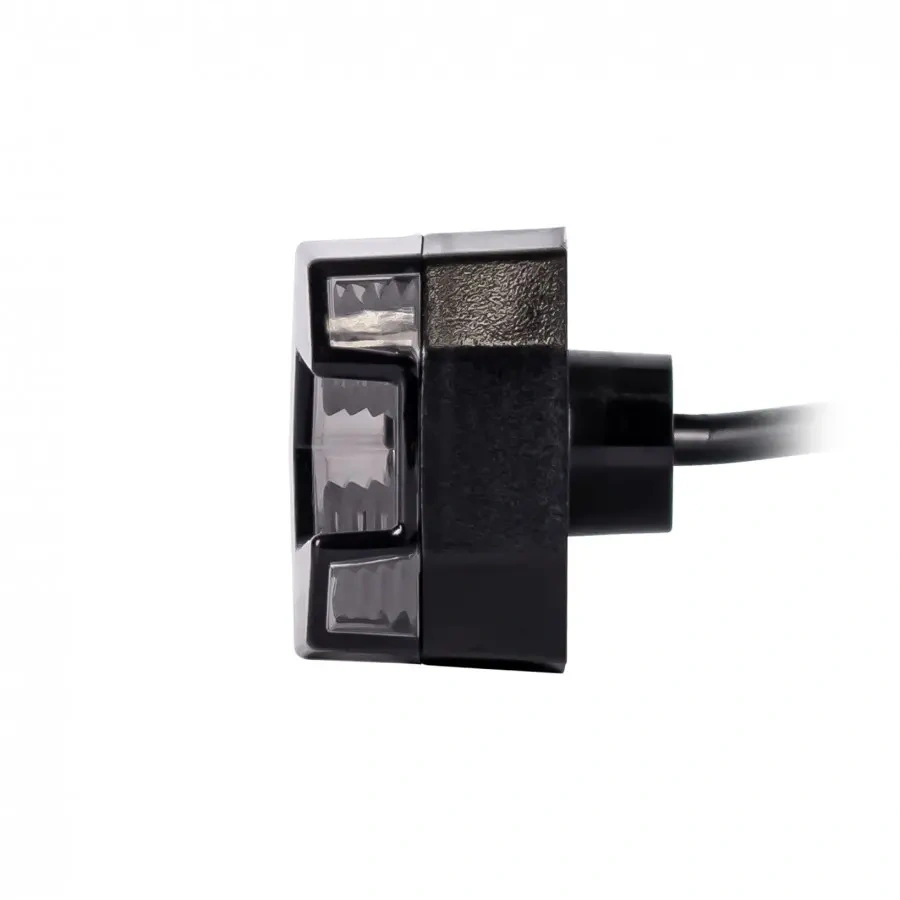

• Wymiary lampy: 117,9 × 43,2 mm, głębokość 37,9 mm
• Wysokość ze wspornikiem: 70 mm

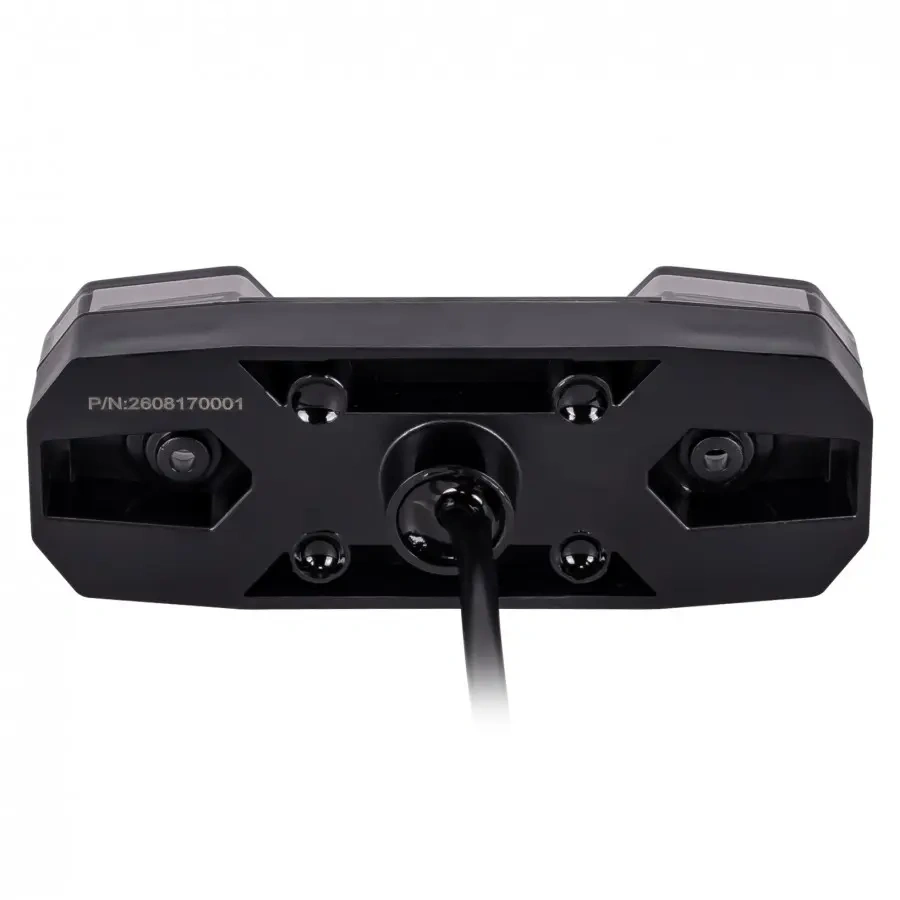

• Otwory montażowe: 2 × Ø 4,5 mm, rozstaw 75 mm
• Obudowa i klosz: poliwęglan (PC)
• Homologacje: ECE R148, ECE R10
• Stopień ochrony: IP67
• Temperatura pracy: od -30°C do +50°C
• Ochrona przed odwrotną polaryzacją: tak

W zestawie

• lampa obrysowa z przewodem 50 cm
• wspornik kątowy do montażu pod krawędzią

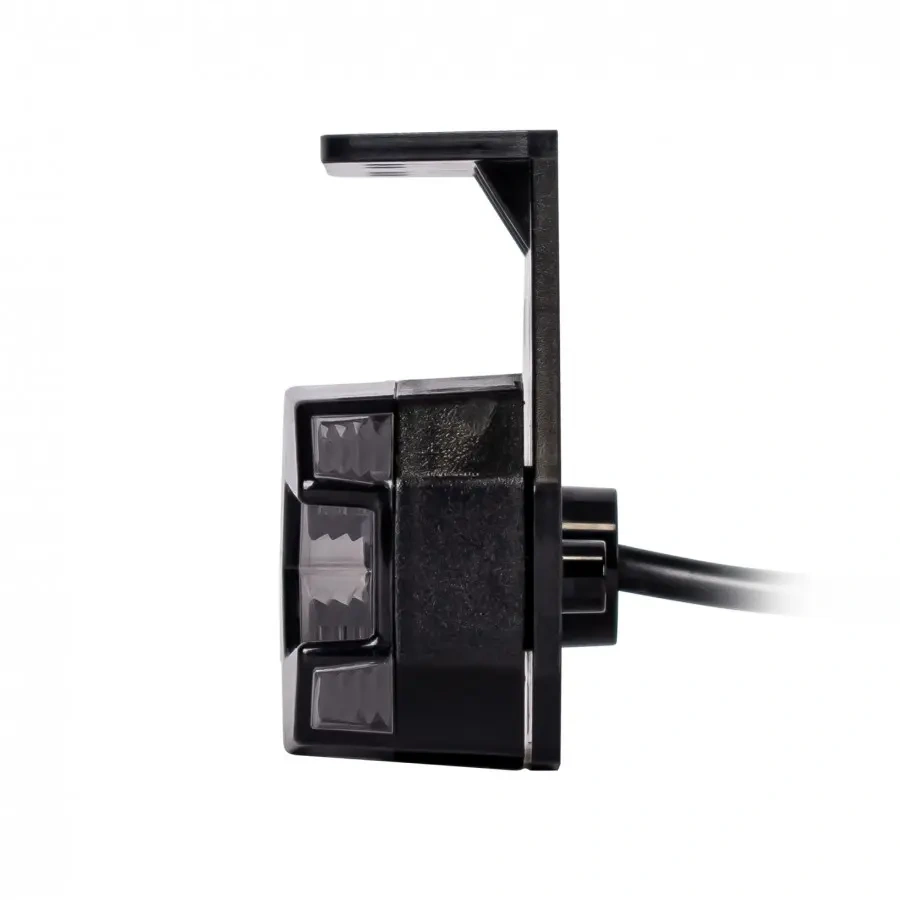

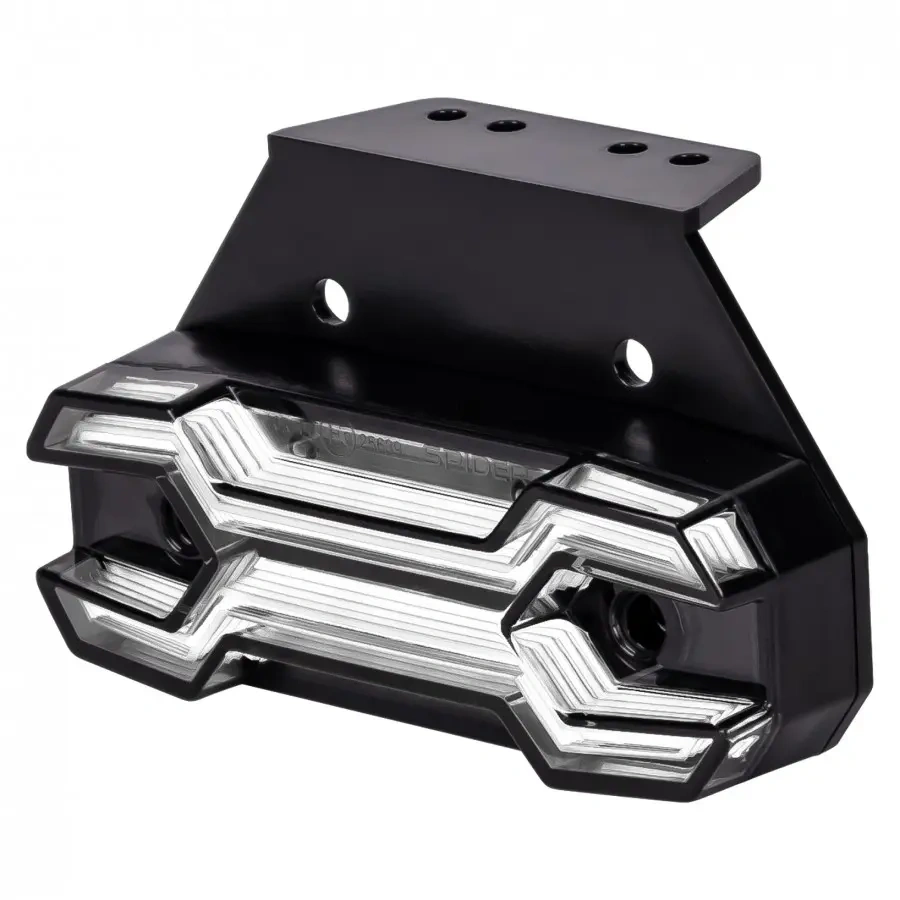

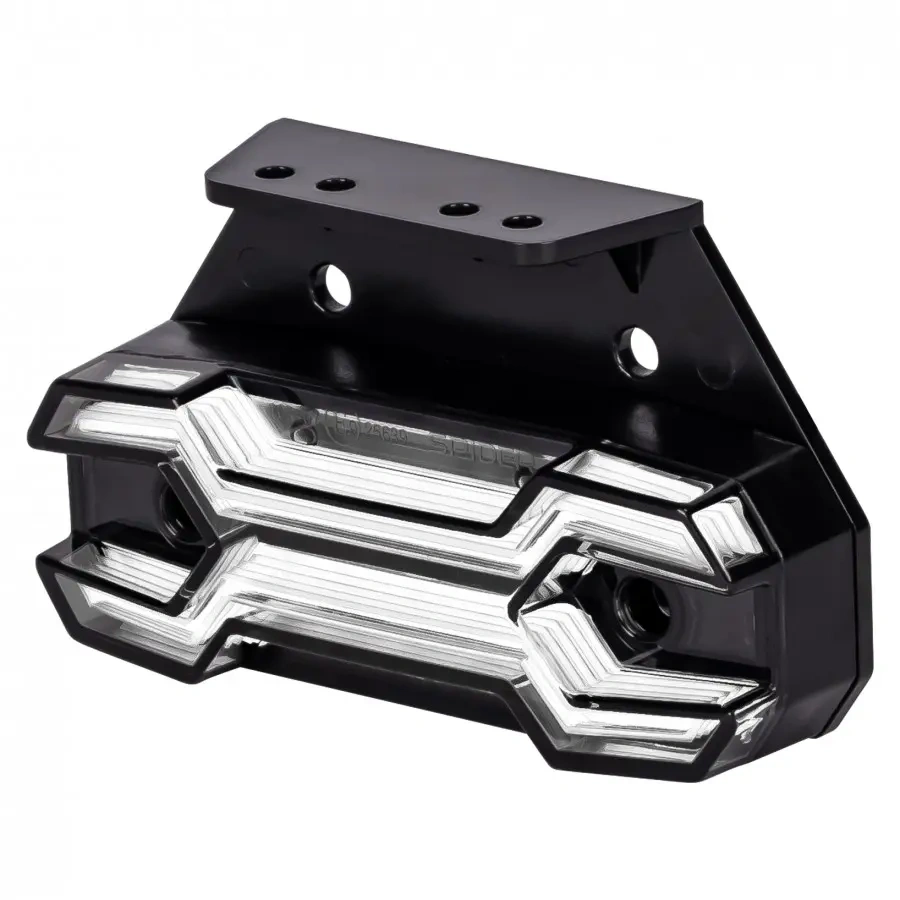

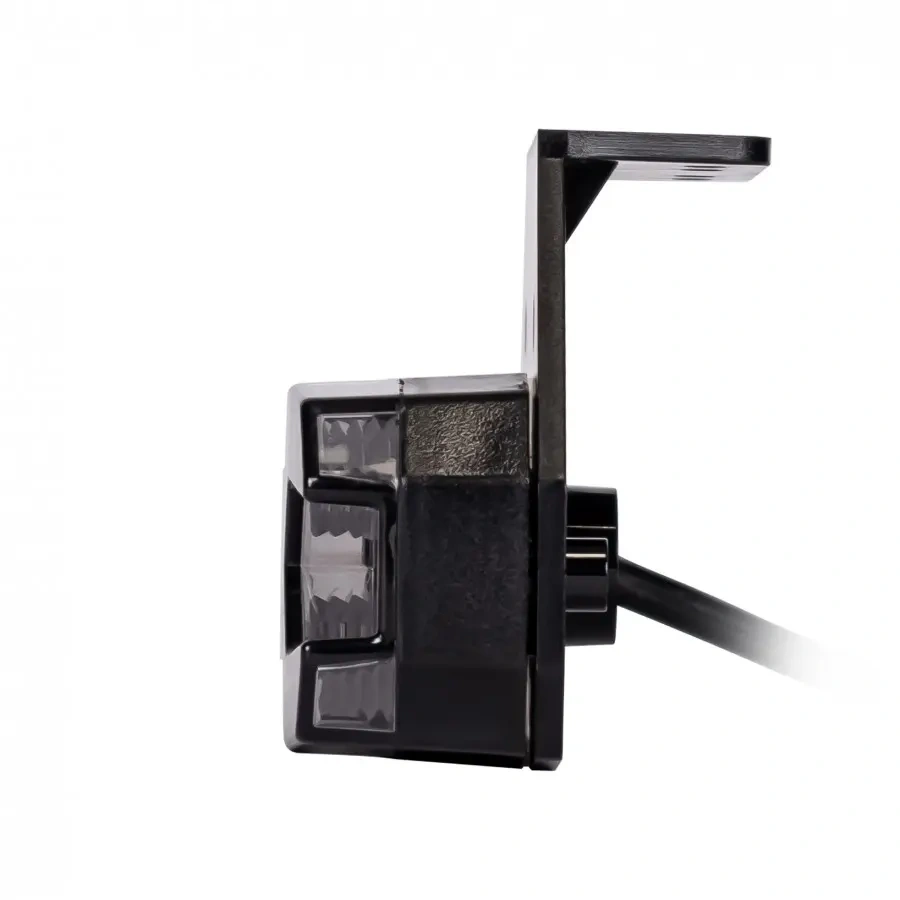

Montaż na wsporniku kątowym

Wspornik ma poziomą płytkę z czterema otworami, którą przykręca się od spodu do krawędzi zabudowy lub daszku, oraz pionową płytę, do której lampa mocuje się dwiema śrubami w rozstawie 75 mm. Lampa ze wspornikiem ma 70 mm wysokości.

Wspornik sprawdza się tam, gdzie w narożniku brakuje pionowej powierzchni, np. pod daszkiem kabiny lub pod górną krawędzią skrzyni. Na pionowej ścianie zabudowy lampę przykręca się bezpośrednio, bez wspornika.

Najczęstsze pytania o lampę obrysową L1324

Czy wspornik jest w zestawie z lampą?

Tak, wspornik kątowy jest dołączony do lampy. Lampę można też przykręcić bez niego, bezpośrednio do płaskiej powierzchni.

Czy biała lampa obrysowa może świecić do tyłu?

Nie. Biała barwa jest przeznaczona do przodu pojazdu, do tyłu stosuje się czerwone światła obrysowe, a na boki pomarańczowe.

Ile lamp L1324 obciąży obwód świateł pozycyjnych?

Jedna lampa pobiera 2,2 W, czyli około 0,18 A przy 12 V i 0,09 A przy 24 V. Para lamp przednich to łącznie mniej niż 0,4 A w instalacji 12 V.

Czy L1324 zastąpi przednią lampę obrysową na żarówkę?

Tak, jeśli obudowa 117,9 × 43,2 mm zmieści się w miejscu po starej lampie. Gdy otwory w pojeździe mają inny rozstaw niż 75 mm, do montażu można wykorzystać wspornik z zestawu.
