Pomarańczowa lampa obrysowa z sześcioma diodami do oznaczenia boku pojazdu

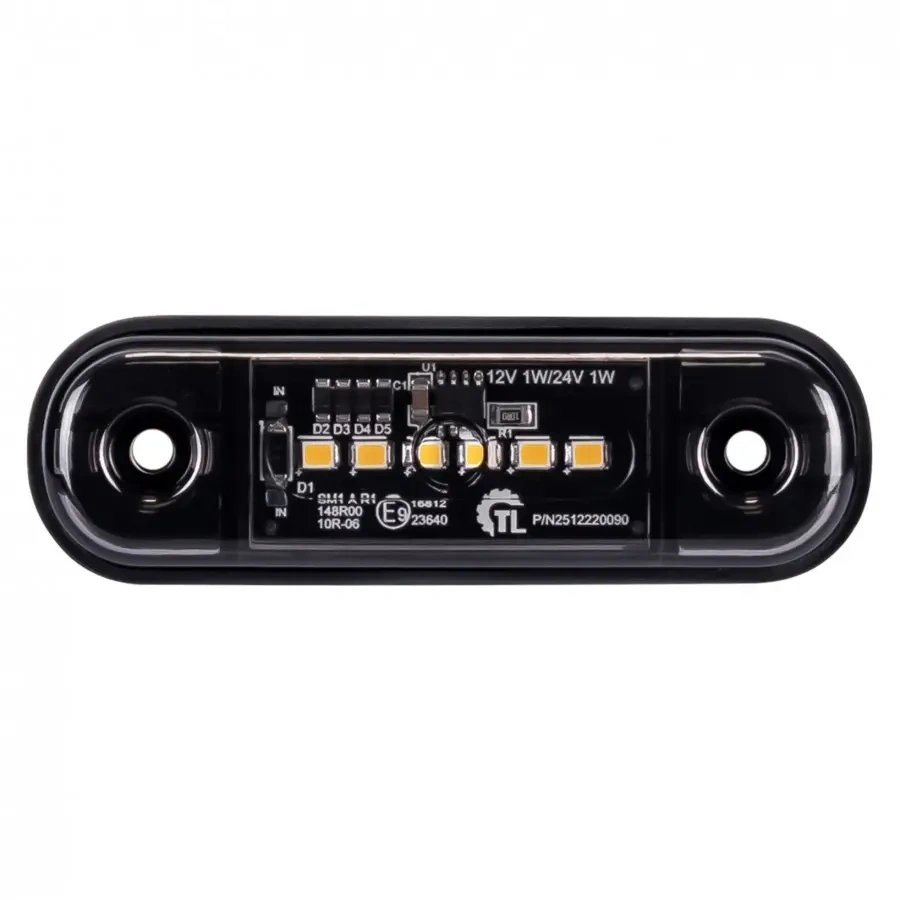

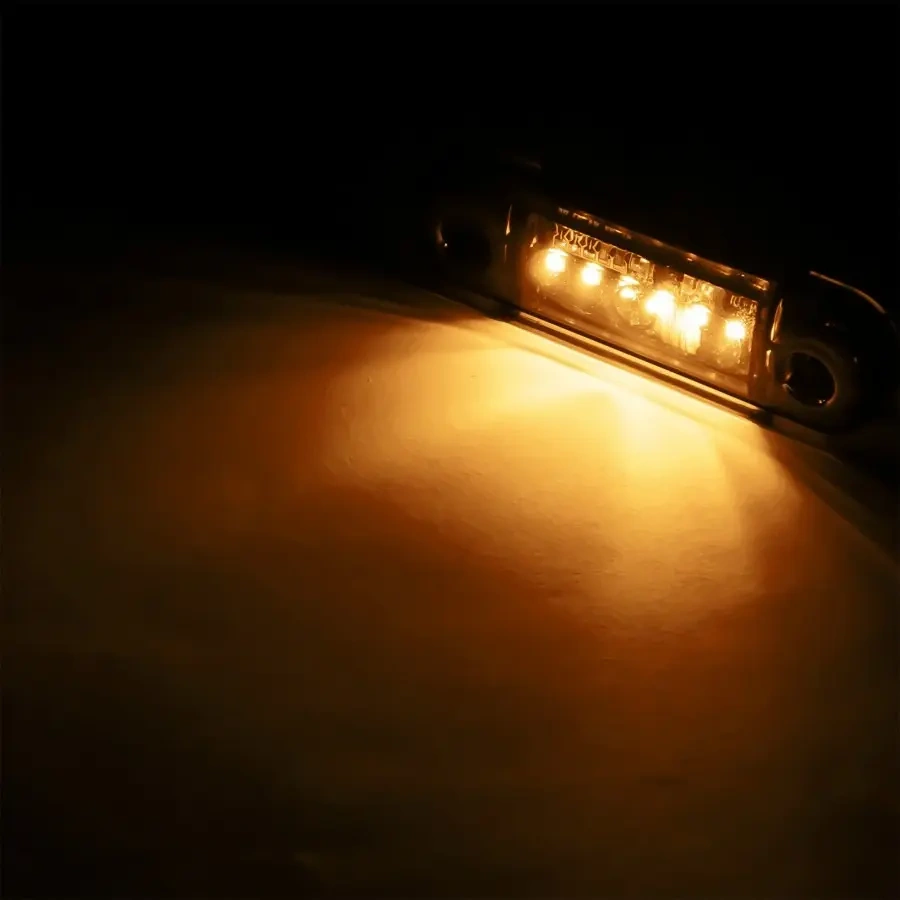

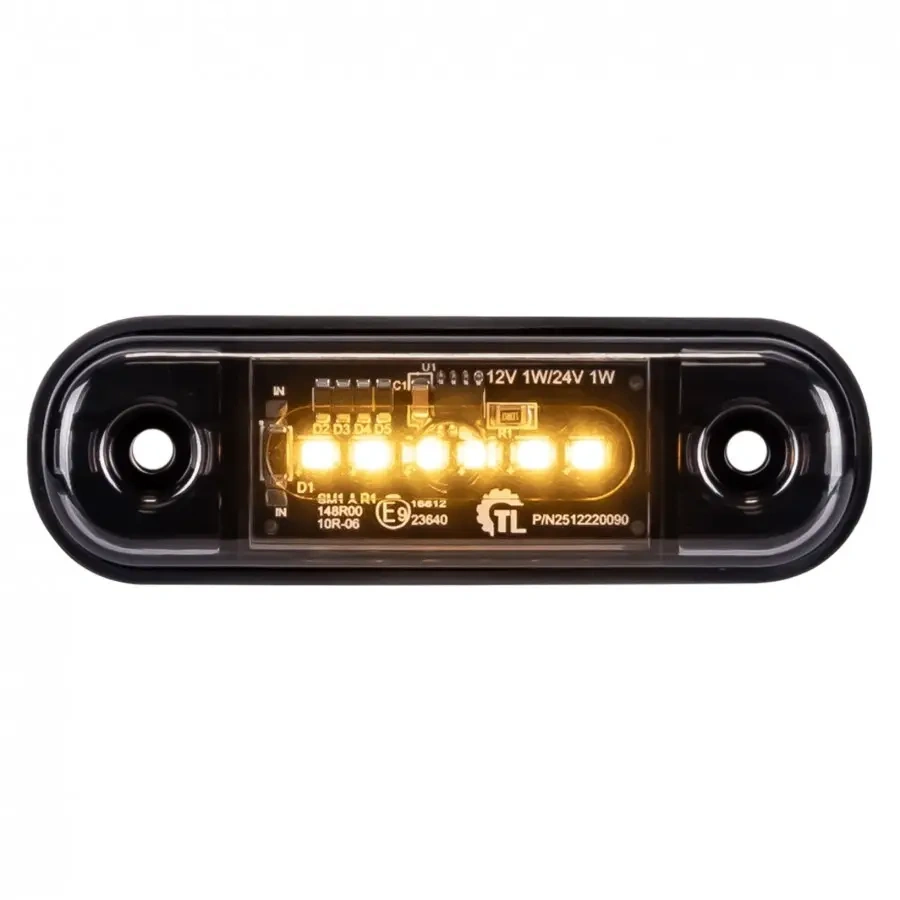

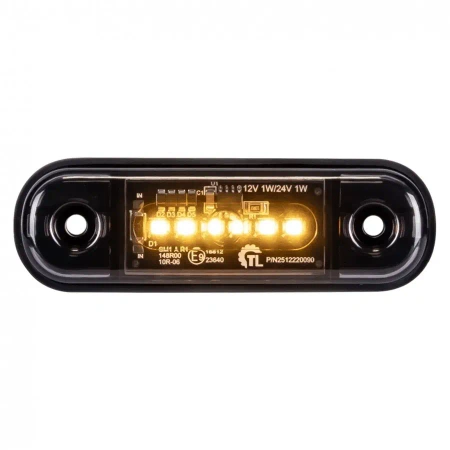

L1321 to boczna lampa obrysowa LED o obrysie 83,8 × 24,2 mm i grubości 10,5 mm, do instalacji 12 V oraz 24 V. Sześć diod rozstawionych między otworami montażowymi daje ciągłą linię świetlną - na burcie naczepy, gdzie lampy ogląda się niemal zawsze pod ostrym kątem, taka linia czyta się jako jeden znacznik, a nie jako zbiór oddzielnych punktów. Homologacje ECE R10 i R148 dopuszczają lampę do ruchu po drogach publicznych.

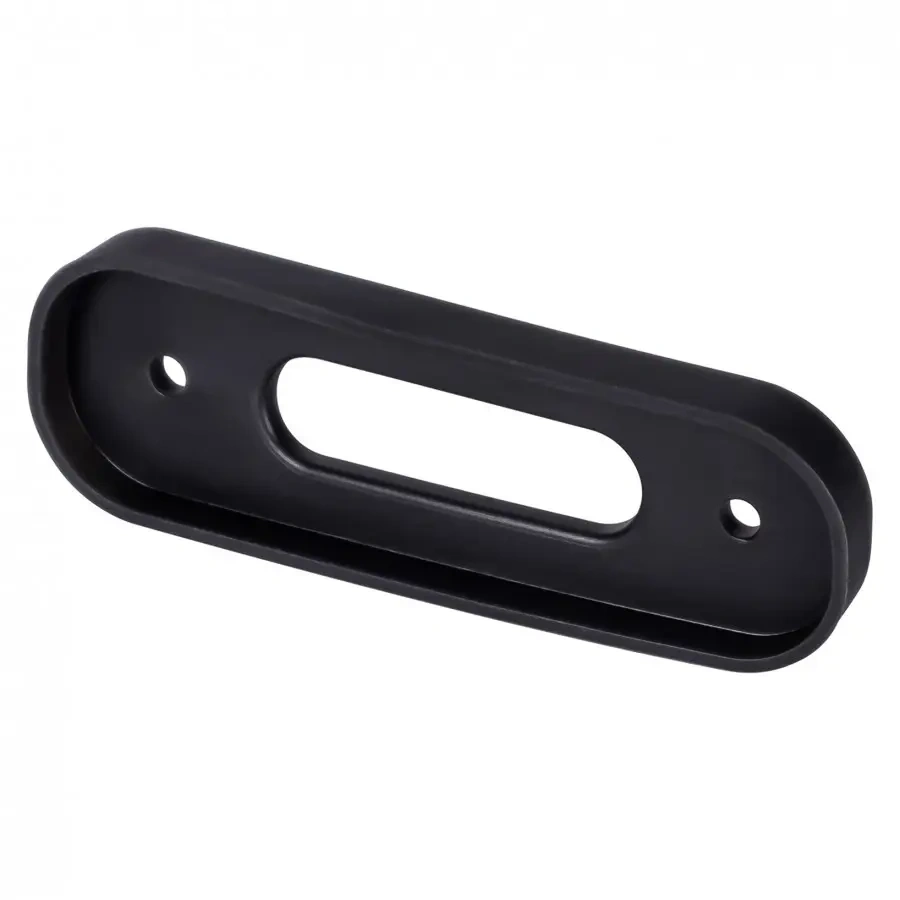

Klosz w wersji przyciemnianej DARK. Obudowa i klosz są z poliwęglanu, szczelność wynosi IP67, a zakres pracy obejmuje temperatury od -30°C do +50°C. W komplecie jest gumowa uszczelka, dwie śruby i kluczyk.

Co daje w praktyce

• sześć diod na 83,8 mm - równomierna linia świetlna, czytelna także pod ostrym kątem
• jedna lampa do obu instalacji - 12 V i 24 V bez przeróbek
• stała moc 1 W - identyczna przy 12 V i 24 V
• ochrona przed odwrotną polaryzacją - zamiana żył nie uszkadza układu
• grubość 10,5 mm - lampa nie wystaje poza obrys burty i nie zaczepia o rampę
• komplet montażowy w zestawie - uszczelka, śruby i kluczyk
• szczelność IP67 - istotna przy montażu nisko na ramie, w strefie rozbryzgów

Gdzie się ją montuje

• burty naczep i przyczep - oznaczenie długości zestawu na całym boku
• ramy podwozia pojazdów ciężarowych - montaż na profilu, z uszczelką wyrównującą podłoże
• zabudowy busów i lawet - oznaczenie skrajni przy przedłużonym rozstawie osi
• kampery i przyczepy turystyczne - boczne oznaczenie nadbudowy
• przyczepy rolnicze i maszyny wolnobieżne - widoczność z boku na drodze publicznej

Specyfikacja techniczna

• typ: lampa obrysowa LED
• barwa światła: pomarańczowa
• liczba diod: 6
• napięcie pracy: 12 V i 24 V
• pobór mocy: 1 W w obu instalacjach

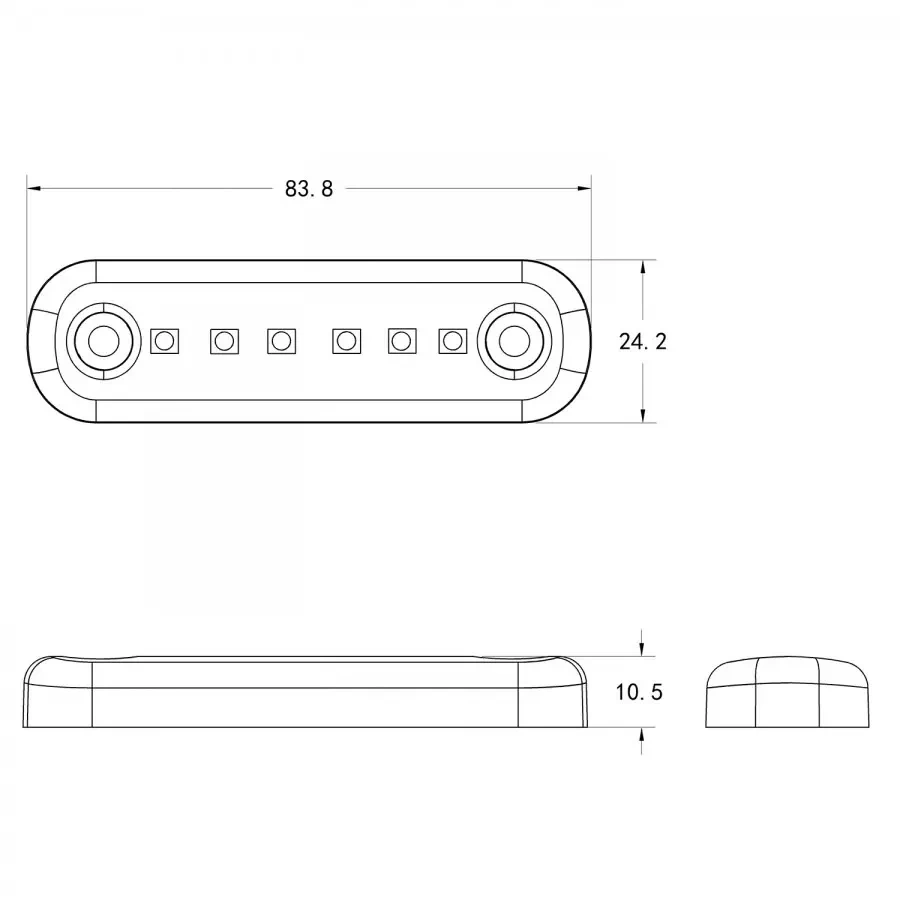

• wymiary: 83,8 × 24,2 × 10,5 mm, rozstaw otworów montażowych 60,2 mm
• przewód: 25 cm, żyła brązowa - masa, niebieska - światło obrysowe
• mocowanie: na śruby, przez dwa otwory w obrysie lampy
• szczelność: IP67
• temperatura pracy: od -30°C do +50°C
• zabezpieczenie: ochrona przed odwrotną polaryzacją
• materiał klosza i obudowy: poliwęglan PC
• homologacje: ECE R10, ECE R148
• gwarancja: 24 miesiące

W zestawie

• lampa obrysowa L1321 z przewodem 25 cm
• gumowa uszczelka
• 2 śruby montażowe
• kluczyk

Ile lamp na burtę i jaki bezpiecznik

Przepisy wymagają, aby boczne światła obrysowe były rozmieszczone w odstępach nie większych niż 3 m, przy czym pierwsza lampa znajduje się blisko przodu, a ostatnia blisko tyłu pojazdu. Dla naczepy o długości 13,6 m oznacza to zwykle pięć lamp na burtę, czyli dziesięć na cały zestaw.

Przy mocy 1 W na lampę dziesięć sztuk pobiera około 0,4 A w instalacji 24 V i 0,8 A w 12 V. Warto to przeliczyć przed montażem, bo wersja trzydiodowa z tej samej serii pobiera w obu instalacjach około 33 mA na lampę - przy dziesięciu sztukach daje to 0,3 A niezależnie od pojazdu.

Jak podłączyć, żeby nie stracić szczelności

Przy IP67 najsłabszym punktem instalacji nie jest lampa, tylko miejsce połączenia przewodów. Połączenie należy zaizolować koszulką termokurczliwą - taśma izolacyjna po kilku miesiącach przepuszcza wilgoć, a woda wciągnięta w splot miedzi wędruje wzdłuż żyły aż do wnętrza lampy.

Cynowanych końcówek fabrycznego przewodu nie należy obcinać. Cyna trzyma splot razem i chroni go przed utlenianiem, a po jej usunięciu połączenie zaciskowe traci pewność styku.
