Pomarańczowa lampa obrysowa 6 LED o najniższym poborze mocy w serii

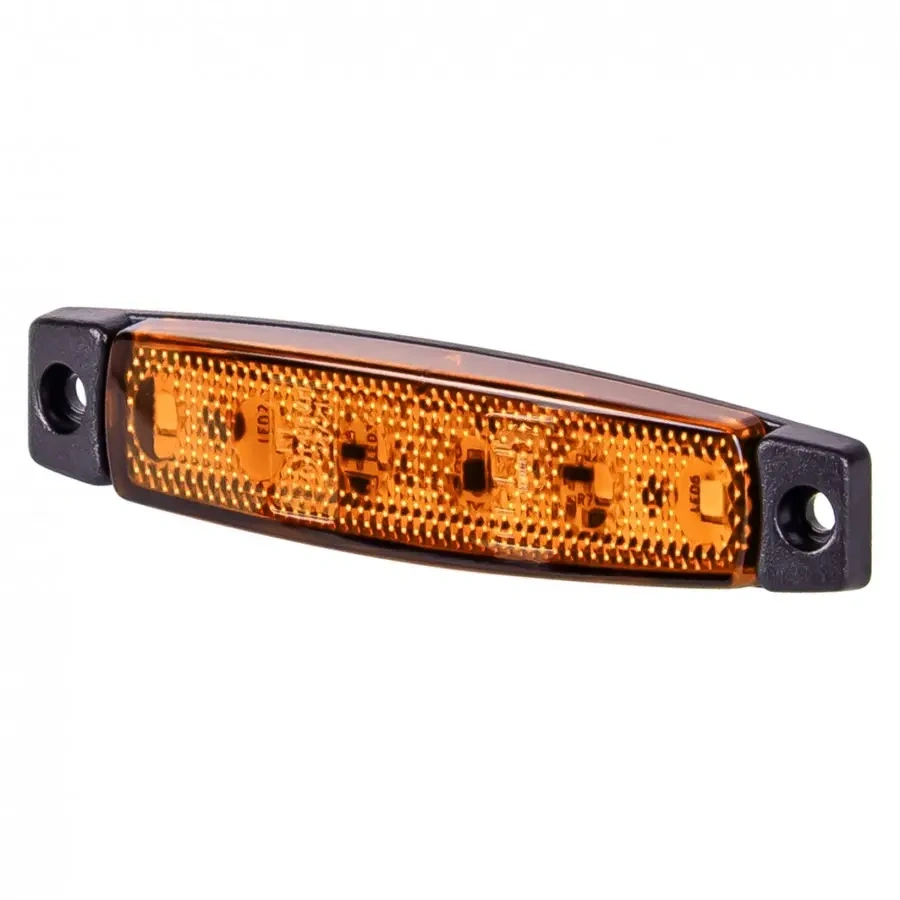

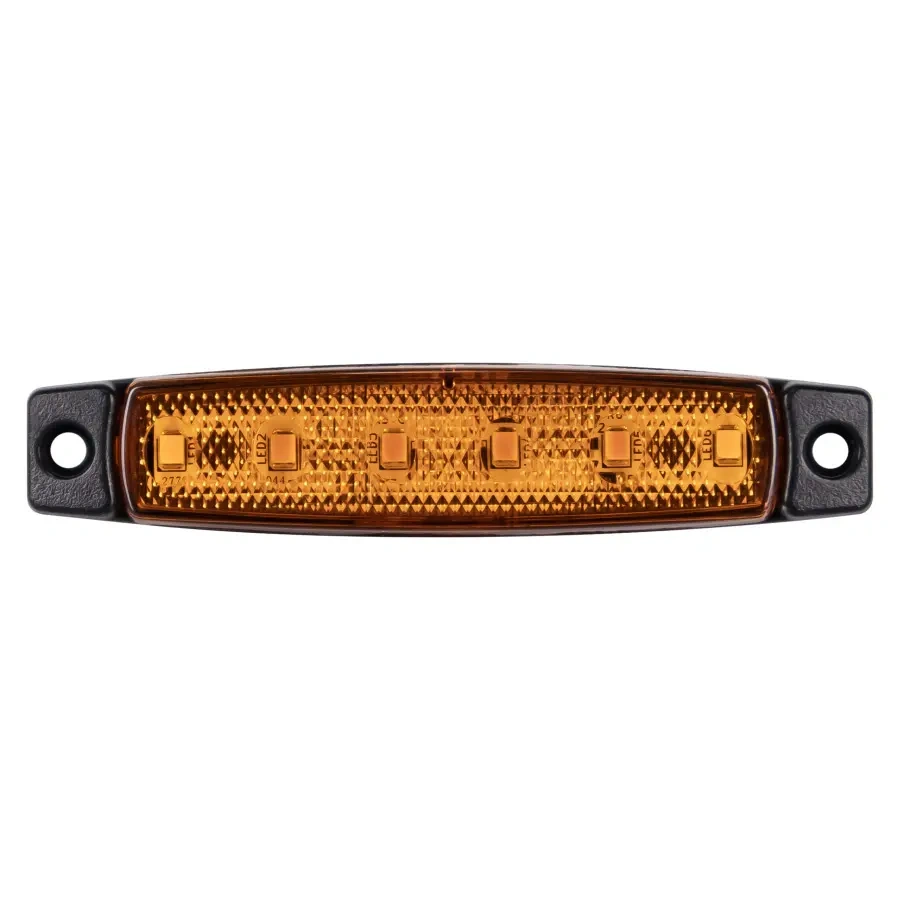

L2256-B to boczna lampa obrysowa LED o obrysie 96 × 20 mm, z sześcioma diodami pod pryzmatycznym kloszem z PMMA. Pomarańczowa barwa odpowiada oznaczeniu bocznemu, czyli funkcji, która pokazuje innym kierowcom rzeczywistą długość pojazdu. Przy poborze 0,7 W jest to jednocześnie najoszczędniejsza wersja w serii - co ma znaczenie, bo lamp bocznych montuje się najwięcej. Homologacje ECE R10 i R148 dopuszczają ją do ruchu po drogach publicznych.

Obudowa jest z ABS z poliwęglanem, klosz z PMMA, szczelność wynosi IP67. Zakres pracy obejmuje temperatury od -40°C do +60°C, a przewód ma 30 cm długości przy przekroju 2 × 0,5 mm². Żyła zasilania jest żółta, czyli w barwie zbliżonej do światła.

Co daje w praktyce

• najniższy pobór w serii - 0,7 W - przy kilkunastu lampach na zestawie różnica sumuje się w zauważalny prąd
• montaż poziomy i pionowy - jedna lampa do burty i do pionowego słupka
• zakres od -40°C do +60°C - margines na warunki od mrozu po nagrzaną słońcem burtę
• przewód 30 cm o przekroju 0,5 mm² - sięga do wiązki bez przedłużania
• jedna lampa do obu instalacji - 12 V i 24 V bez przeróbek
• ochrona przed odwrotną polaryzacją - zamiana żył nie uszkadza układu
• szczelność IP67 - istotna przy montażu nisko na ramie, w strefie rozbryzgów

Gdzie się ją montuje

• burty naczep i przyczep - oznaczenie długości zestawu na całym boku
• ramy podwozia pojazdów ciężarowych - montaż na profilu w orientacji poziomej
• pionowe słupki zabudowy - dzięki dopuszczonemu montażowi pionowemu
• zabudowy busów i lawet - oznaczenie skrajni przy przedłużonym rozstawie osi
• przyczepy rolnicze i maszyny wolnobieżne - widoczność z boku na drodze publicznej

Specyfikacja techniczna

• typ: lampa obrysowa LED
• barwa światła: pomarańczowa
• liczba diod: 6
• napięcie pracy: 12 V i 24 V
• pobór mocy: 0,7 W

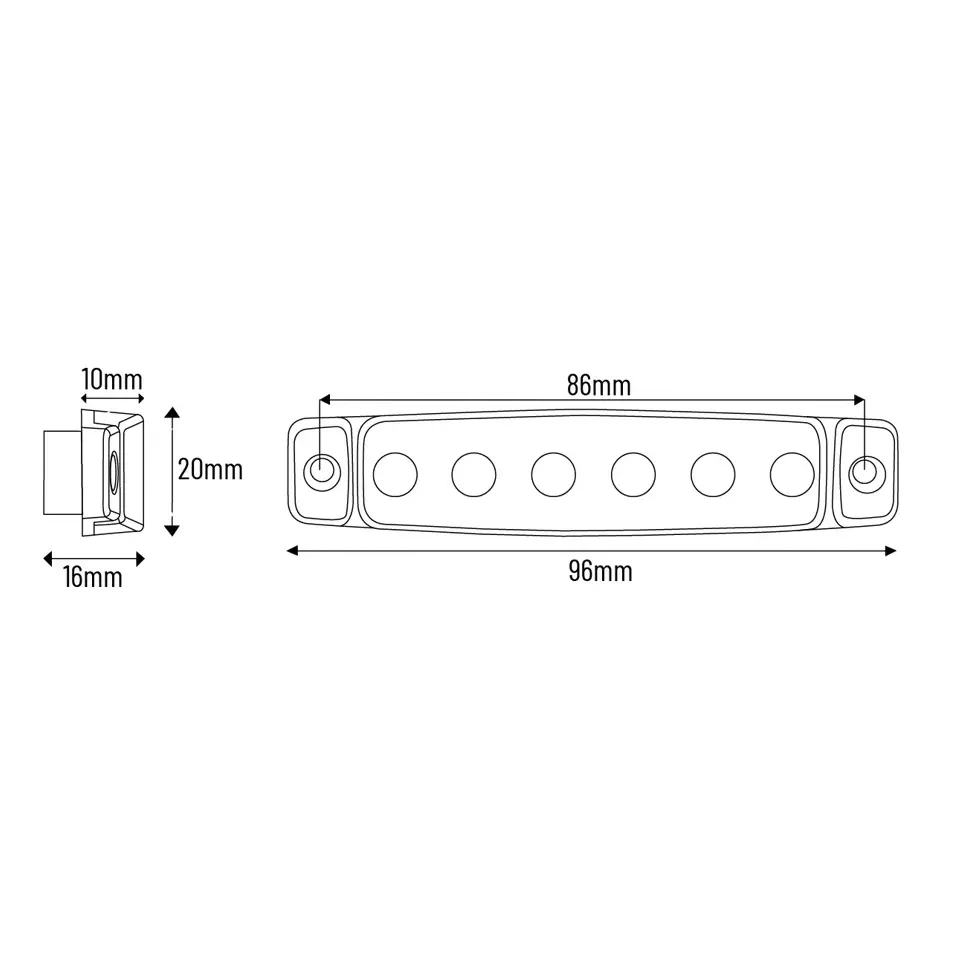

• wymiary: 96 × 20 mm, głębokość 16 mm, rozstaw otworów montażowych 86 mm

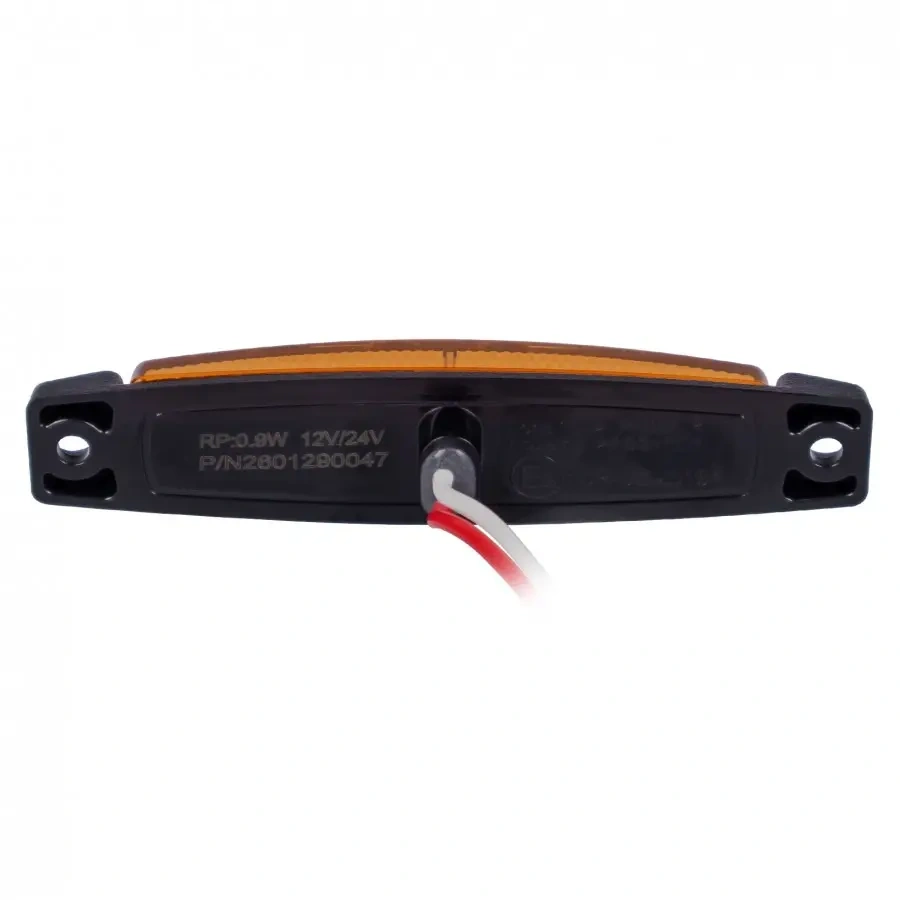

• przewód: 30 cm, 2 × 0,5 mm², żyła biała - masa, żółta - zasilanie
• kierunek montażu: poziomy i pionowy
• szczelność: IP67
• temperatura pracy: od -40°C do +60°C
• zabezpieczenie: ochrona przed odwrotną polaryzacją
• materiał obudowy: ABS z poliwęglanem, klosz PMMA
• homologacje: ECE R10, ECE R148
• gwarancja: 24 miesiące

W zestawie

• lampa obrysowa L2256-B z przewodem 30 cm

Ile lamp na burtę i jaki bezpiecznik

Przepisy wymagają, aby boczne światła obrysowe były rozmieszczone w odstępach nie większych niż 3 m, przy czym pierwsza lampa znajduje się blisko przodu, a ostatnia blisko tyłu pojazdu. Dla naczepy o długości 13,6 m oznacza to zwykle pięć lamp na burtę, czyli dziesięć na cały zestaw.

Przy 0,7 W na lampę daje to około 0,58 A w instalacji 12 V i 0,29 A w 24 V. Do tego dochodzą lampy przednie i tylne z tej samej serii, więc przy pełnym oznaczeniu zestawu warto policzyć całość, zanim dobierze się bezpiecznik obwodu.

Czego potrzeba do montażu

Lampa mocuje się przez dwa otwory w obrysie, rozstawione co 86 mm. Elementy złączne dobiera się do podłoża: wkręty samogwintujące do blachy, śruby z nakrętką do profilu z dostępem od drugiej strony, nity zrywalne tam, gdzie dostępu nie ma.

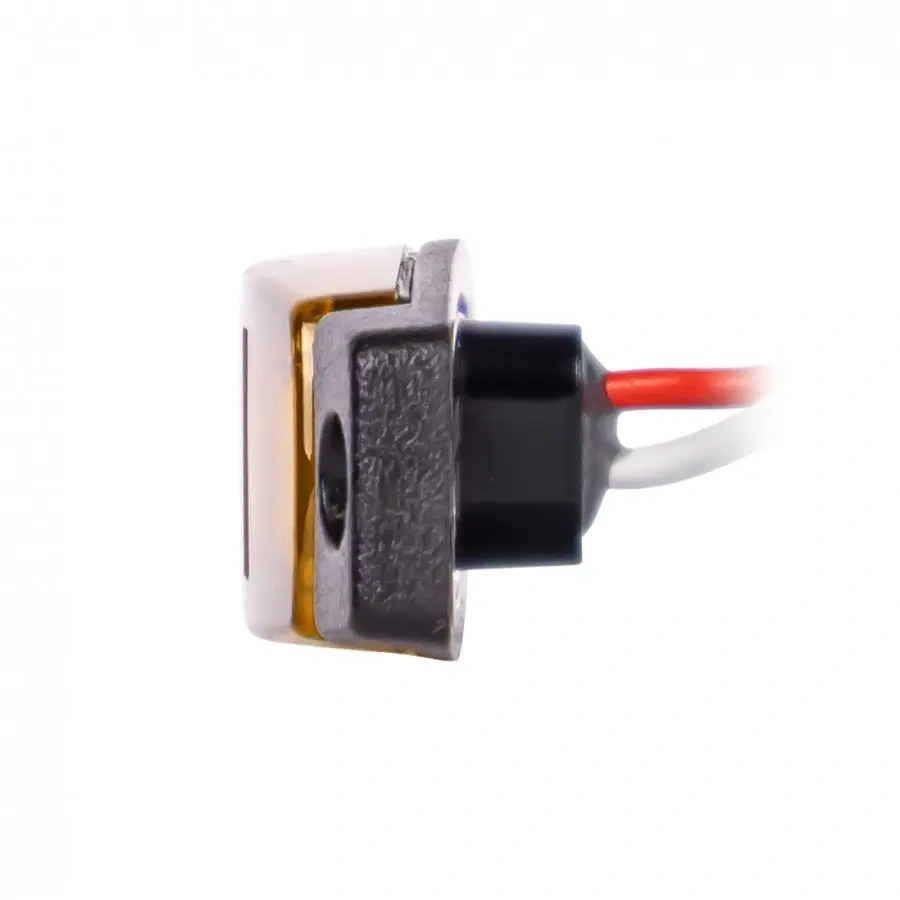

Z tyłu obudowy znajduje się tuleja o długości 10 mm prowadząca przewód, która przy montażu na płaskiej powierzchni wymaga otworu przelotowego. Warto to uwzględnić już przy zaznaczaniu punktów wiercenia.
