Pomarańczowa lampa obrysowa 3 LED do bocznego oznaczenia pojazdu

L1318 to boczna lampa obrysowa LED o obrysie 83,7 × 24,2 mm i grubości 10,6 mm, przeznaczona do instalacji 12 V oraz 24 V. Pomarańczowa barwa światła odpowiada oznaczeniu bocznemu, czyli tej funkcji, która pokazuje innym kierowcom rzeczywistą długość pojazdu w nocy i przy ograniczonej widoczności. Homologacje ECE R10 i R148 dopuszczają lampę do ruchu po drogach publicznych.

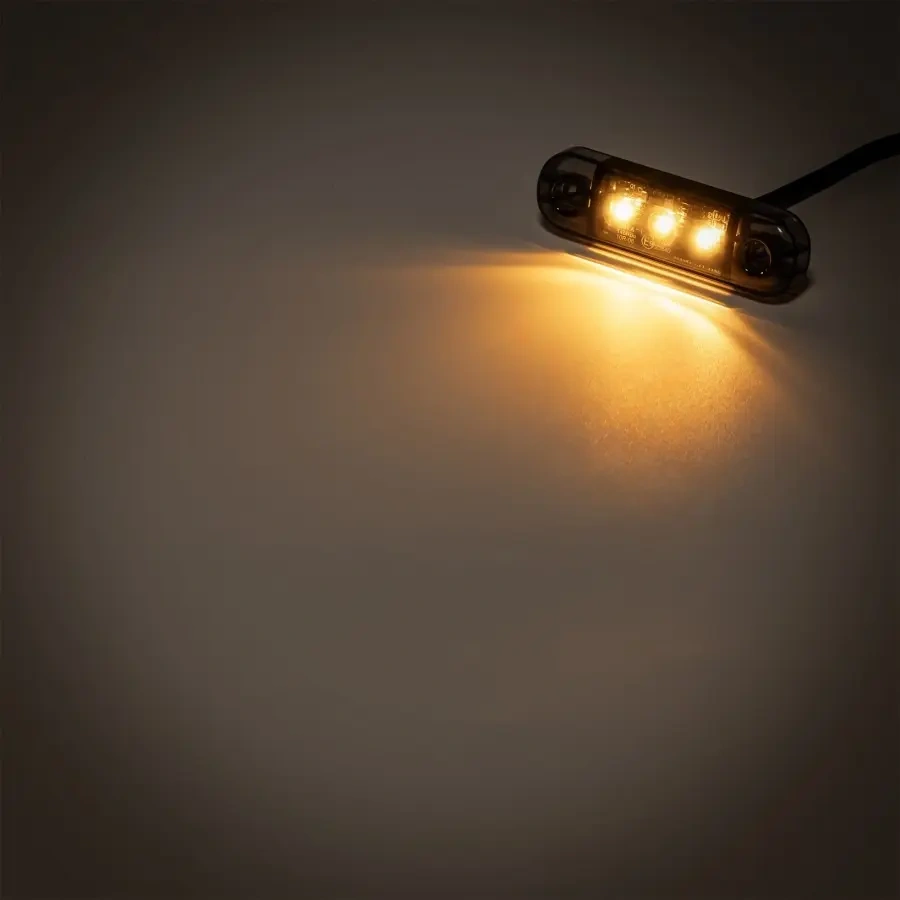

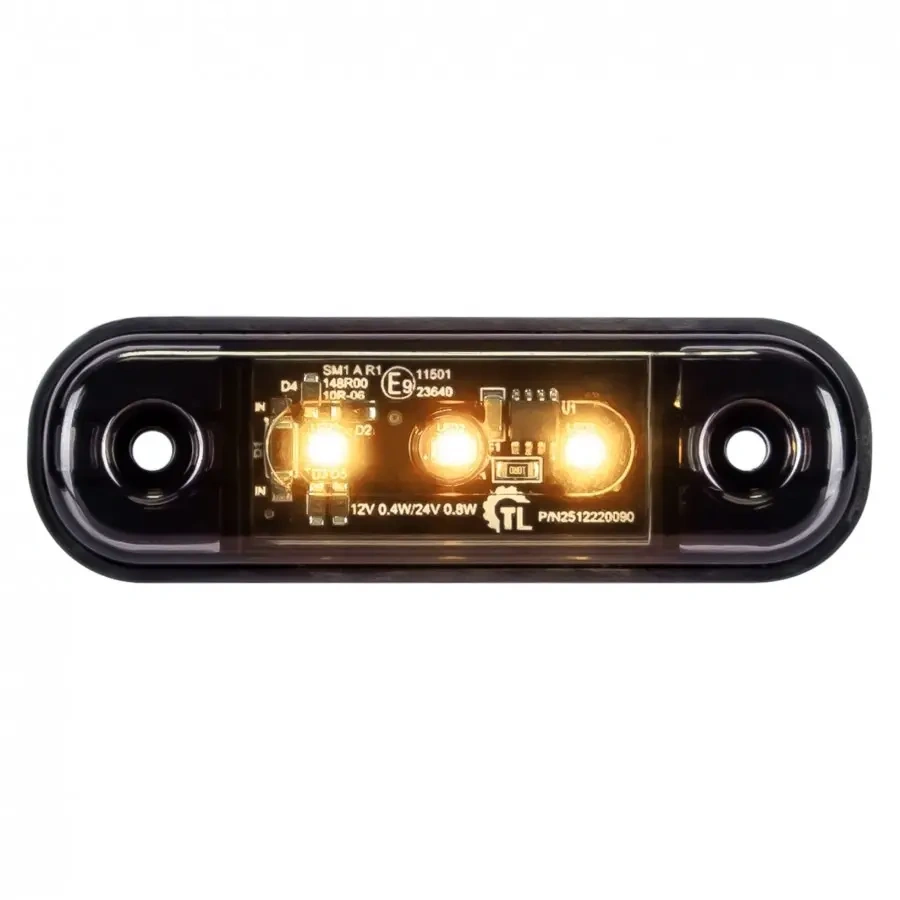

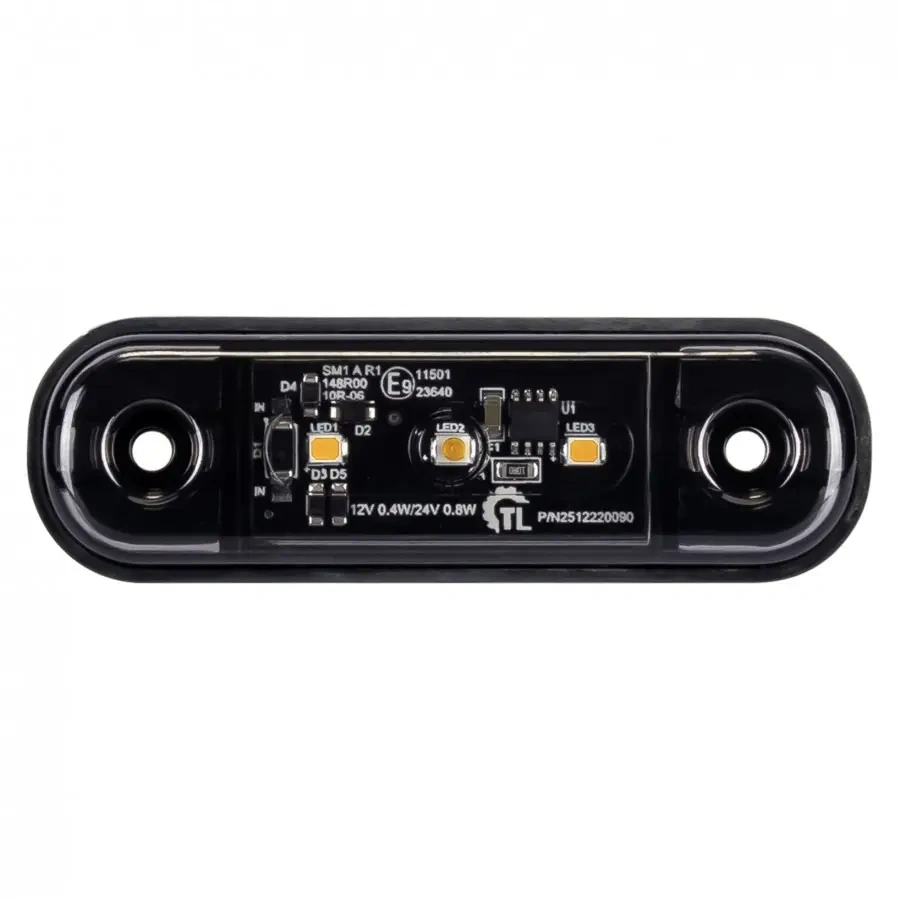

Trzy diody pracują za przyciemnianym kloszem DARK. Obudowa i klosz są z poliwęglanu, szczelność wynosi IP67, a zakres pracy od -30°C do +50°C obejmuje zarówno mroźną zimę, jak i nagrzaną latem burtę. W komplecie jest gumowa uszczelka, dwie śruby i kluczyk.

Co daje w praktyce

• jedna lampa do obu instalacji - 12 V i 24 V bez przeróbek, jeden indeks na całą flotę
• ochrona przed odwrotną polaryzacją - zamiana żył nie uszkadza układu
• pobór prądu około 33 mA - taki sam przy 12 V i 24 V, co ułatwia liczenie obciążenia przy długiej listwie lamp
• grubość 10,6 mm - lampa nie wystaje poza obrys burty i nie zaczepia o rampę
• komplet montażowy w zestawie - uszczelka, śruby i kluczyk
• szczelność IP67 - odporność na pył i krótkotrwałe zanurzenie, istotna przy montażu nisko na ramie
• przewód 25 cm z cynowanymi końcówkami - gotowy do zaciśnięcia w złączce

Gdzie się ją montuje

• burty naczep i przyczep - oznaczenie długości zestawu na całym boku
• ramy podwozia pojazdów ciężarowych - montaż na profilu, z uszczelką wyrównującą podłoże
• zabudowy busów i lawet - oznaczenie skrajni przy przedłużonym rozstawie osi
• kampery i przyczepy turystyczne - boczne oznaczenie nadbudowy
• maszyny rolnicze i przyczepy wolnobieżne - poprawa widoczności z boku na drodze publicznej

Specyfikacja techniczna

• typ: lampa obrysowa LED
• barwa światła: pomarańczowa
• liczba diod: 3
• napięcie pracy: 12 V i 24 V
• pobór mocy: 0,4 W przy 12 V, 0,8 W przy 24 V

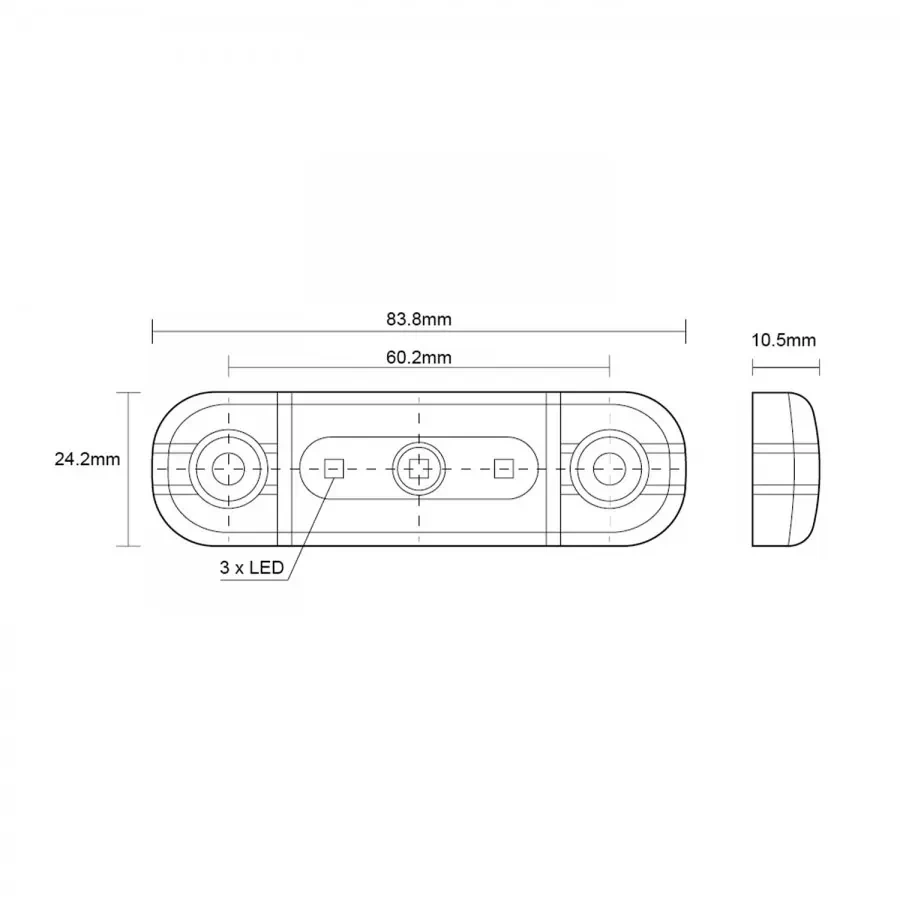

• wymiary: 83,7 × 24,2 × 10,6 mm, rozstaw otworów montażowych 60,2 mm
• przewód: 25 cm, żyła brązowa - masa, niebieska - światło obrysowe
• mocowanie: na śruby, przez dwa otwory w obrysie lampy
• szczelność: IP67
• temperatura pracy: od -30°C do +50°C
• zabezpieczenie: ochrona przed odwrotną polaryzacją
• materiał klosza i obudowy: poliwęglan PC
• homologacje: ECE R10, ECE R148
• gwarancja: 24 miesiące

W zestawie

• lampa obrysowa L1318 z przewodem 25 cm

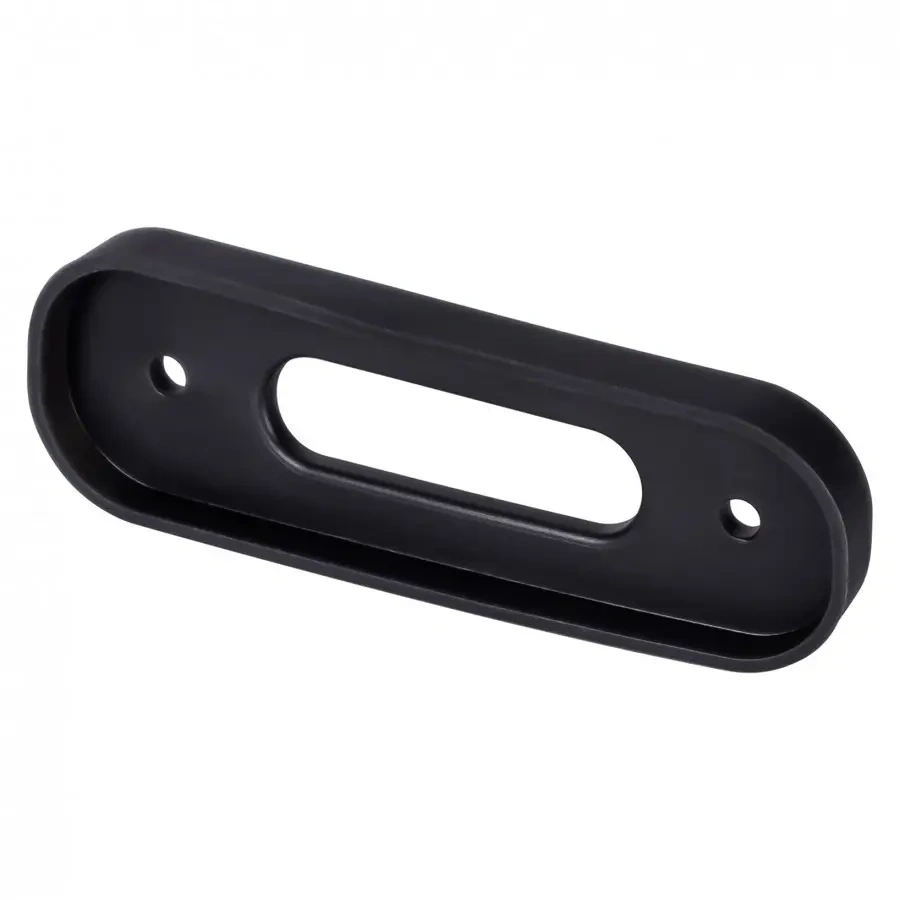

• gumowa uszczelka
• 2 śruby montażowe
• kluczyk

Ile lamp na jedną burtę

Przepisy wymagają, aby boczne światła obrysowe były rozmieszczone w odstępach nie większych niż 3 m, przy czym pierwsza lampa znajduje się blisko przodu, a ostatnia blisko tyłu pojazdu. Dla naczepy o długości 13,6 m oznacza to zwykle pięć lamp na burtę, czyli dziesięć na cały zestaw.

Przy poborze rzędu 33 mA na lampę daje to około 0,33 A na cały komplet - obciążenie, przy którym o doborze bezpiecznika decyduje raczej przekrój przewodu i długość trasy niż sam prąd odbiorników.

Jak podłączyć, żeby nie stracić szczelności

Przy IP67 najsłabszym punktem instalacji nie jest lampa, tylko miejsce połączenia przewodów. Połączenie należy zaizolować koszulką termokurczliwą - taśma izolacyjna po kilku miesiącach przepuszcza wilgoć, a woda wciągnięta w splot miedzi wędruje wzdłuż żyły aż do wnętrza lampy.

Cynowanych końcówek fabrycznego przewodu nie należy obcinać. Cyna trzyma splot razem i chroni go przed utlenianiem, a po jej usunięciu połączenie zaciskowe traci pewność styku.
