Czerwona lampa obrysowa 3 LED do oznaczenia tyłu pojazdu

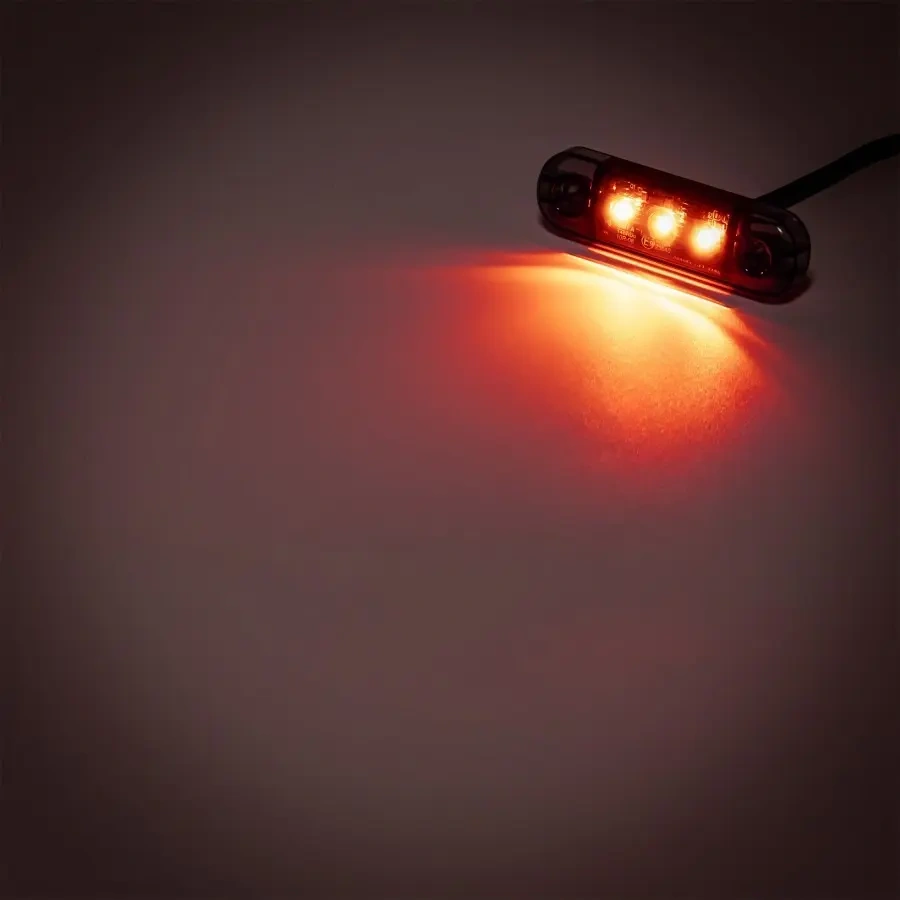

L1319 to lampa obrysowa LED w barwie czerwonej o obrysie 83,7 × 24,2 mm i grubości 10,6 mm, do instalacji 12 V oraz 24 V. Czerwień odpowiada oznaczeniu tylnemu - to ta barwa informuje kierowcę jadącego z tyłu, że widzi tył pojazdu, a nie jego bok. Homologacje ECE R10 i R148 dopuszczają lampę do ruchu po drogach publicznych.

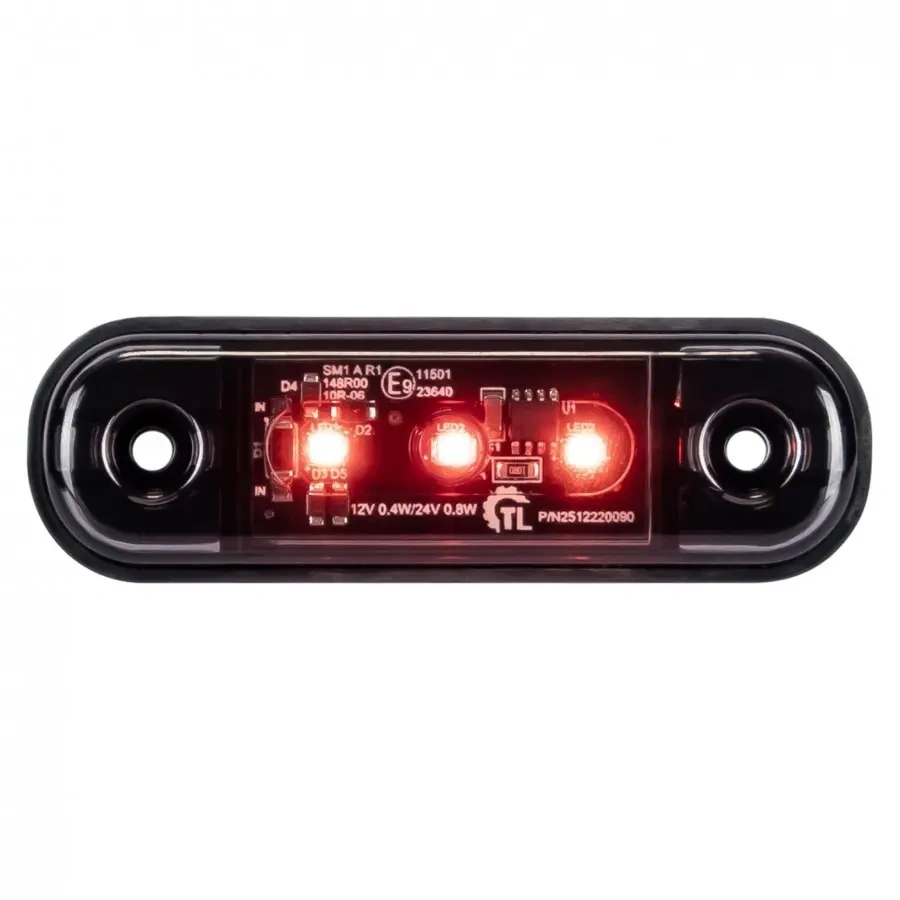

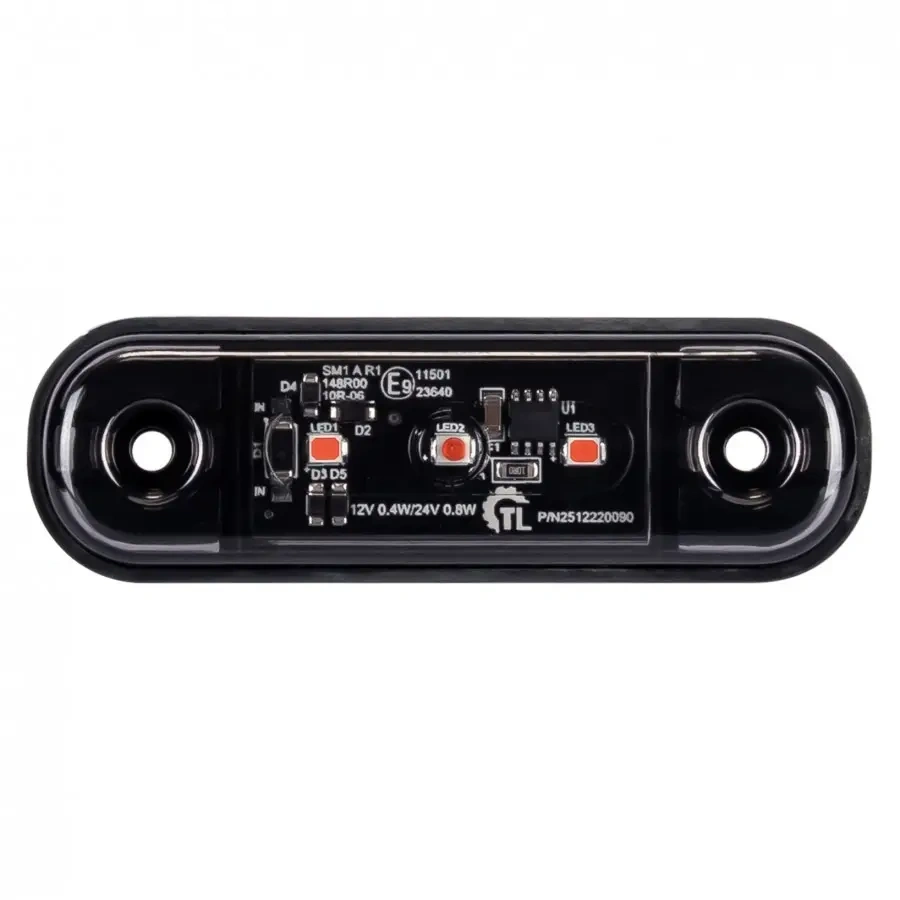

Trzy diody pracują za przyciemnianym kloszem DARK. Obudowa i klosz są z poliwęglanu, szczelność wynosi IP67, a zakres pracy od -30°C do +50°C obejmuje warunki od mrozu po nagrzaną słońcem zabudowę. W komplecie jest gumowa uszczelka, dwie śruby i kluczyk.

Co daje w praktyce

• jedna lampa do obu instalacji - 12 V i 24 V bez przeróbek
• ochrona przed odwrotną polaryzacją - zamiana żył nie uszkadza układu
• pobór prądu około 33 mA - taki sam przy 12 V i 24 V
• grubość 10,6 mm - lampa nie wystaje poza obrys tylnej ściany i nie zaczepia o rampę przeładunkową
• komplet montażowy w zestawie - uszczelka, śruby i kluczyk
• szczelność IP67 - istotna z tyłu pojazdu, gdzie koła wyrzucają wodę i sól
• przewód 25 cm z cynowanymi końcówkami - gotowy do zaciśnięcia w złączce

Gdzie się ją montuje

• tylna ściana naczepy i przyczepy - oznaczenie górnych narożników zabudowy
• zabudowy kontenerowe i furgony - obrys tyłu przy wysokich nadwoziach
• lawety i przyczepy podłodziowe - oznaczenie skrajni tylnej
• tylne fartuchy i zderzaki - uzupełnienie oświetlenia zespolonego
• kampery i przyczepy turystyczne - obrys tylnej ściany nadbudowy

Specyfikacja techniczna

• typ: lampa obrysowa LED
• barwa światła: czerwona
• liczba diod: 3
• napięcie pracy: 12 V i 24 V
• pobór mocy: 0,4 W przy 12 V, 0,8 W przy 24 V

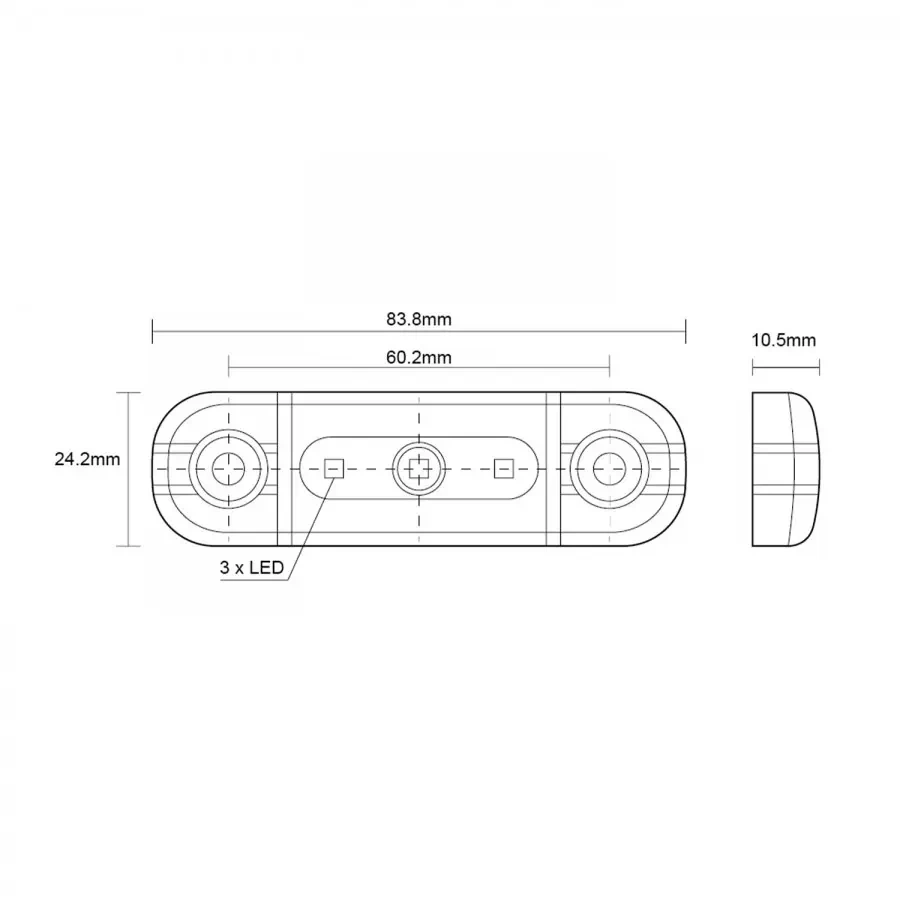

• wymiary: 83,7 × 24,2 × 10,6 mm, rozstaw otworów montażowych 60,2 mm
• przewód: 25 cm, żyła brązowa - masa, niebieska - światło obrysowe
• mocowanie: na śruby, przez dwa otwory w obrysie lampy
• szczelność: IP67
• temperatura pracy: od -30°C do +50°C
• zabezpieczenie: ochrona przed odwrotną polaryzacją
• materiał klosza i obudowy: poliwęglan PC
• homologacje: ECE R10, ECE R148
• gwarancja: 24 miesiące

W zestawie

• lampa obrysowa L1319 z przewodem 25 cm

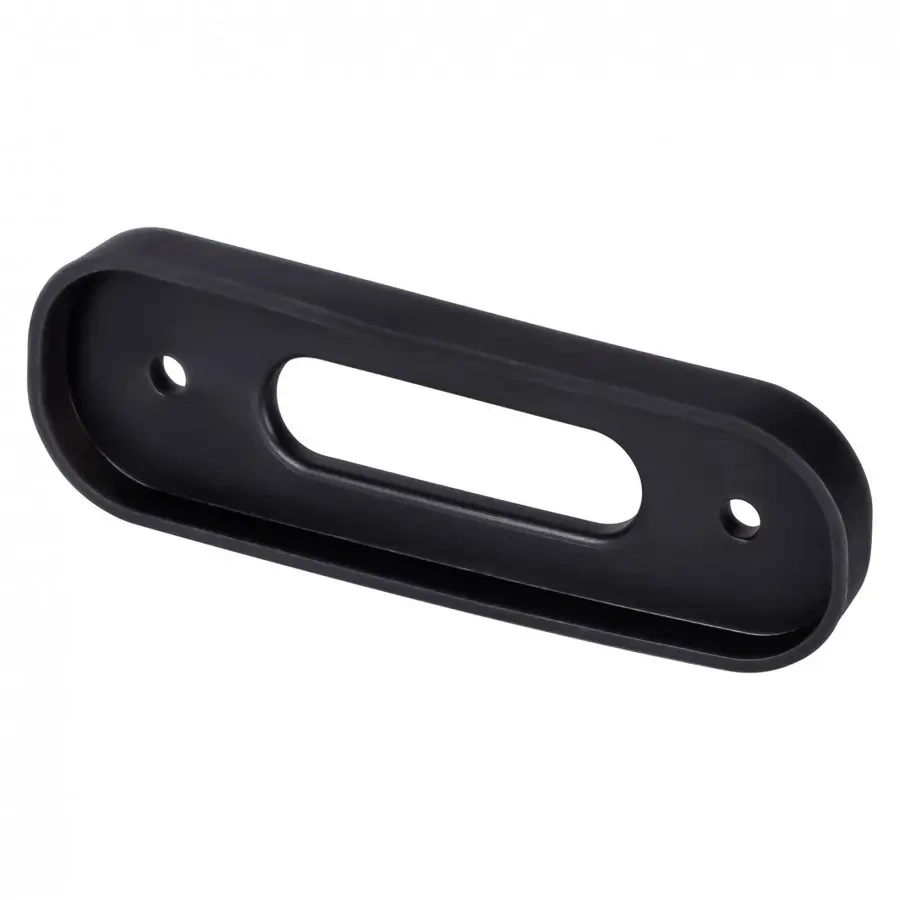

• gumowa uszczelka
• 2 śruby montażowe
• kluczyk

Barwa światła wyznacza miejsce montażu

W oznaczeniu pojazdu każda barwa ma przypisaną stronę: czerwona z tyłu, biała z przodu, pomarańczowa na bokach. Nie jest to kwestia stylistyki, tylko czytelności sytuacji na drodze - kierowca widzący czerwone punkty wie, że zbliża się do tyłu pojazdu, a nie mija go z boku.

Z tej samej przyczyny czerwonej lampy nie montuje się z przodu ani na burcie. Do tych miejsc przeznaczone są wersje L1317 w barwie białej i L1318 w pomarańczowej - ten sam korpus, ta sama specyfikacja, inna dioda.

Jak podłączyć, żeby nie stracić szczelności

Przy IP67 najsłabszym punktem instalacji nie jest lampa, tylko miejsce połączenia przewodów, a z tyłu pojazdu warunki są najtrudniejsze - koła wyrzucają tam wodę z solą przez całą zimę. Połączenie należy zaizolować koszulką termokurczliwą, najlepiej z klejem topliwym w środku. Taśma izolacyjna po kilku miesiącach przepuszcza wilgoć, a woda wciągnięta w splot miedzi wędruje wzdłuż żyły aż do wnętrza lampy.

Cynowanych końcówek fabrycznego przewodu nie należy obcinać - cyna trzyma splot razem i chroni go przed utlenianiem.
