Biała lampa obrysowa 6 LED do montażu poziomego i pionowego

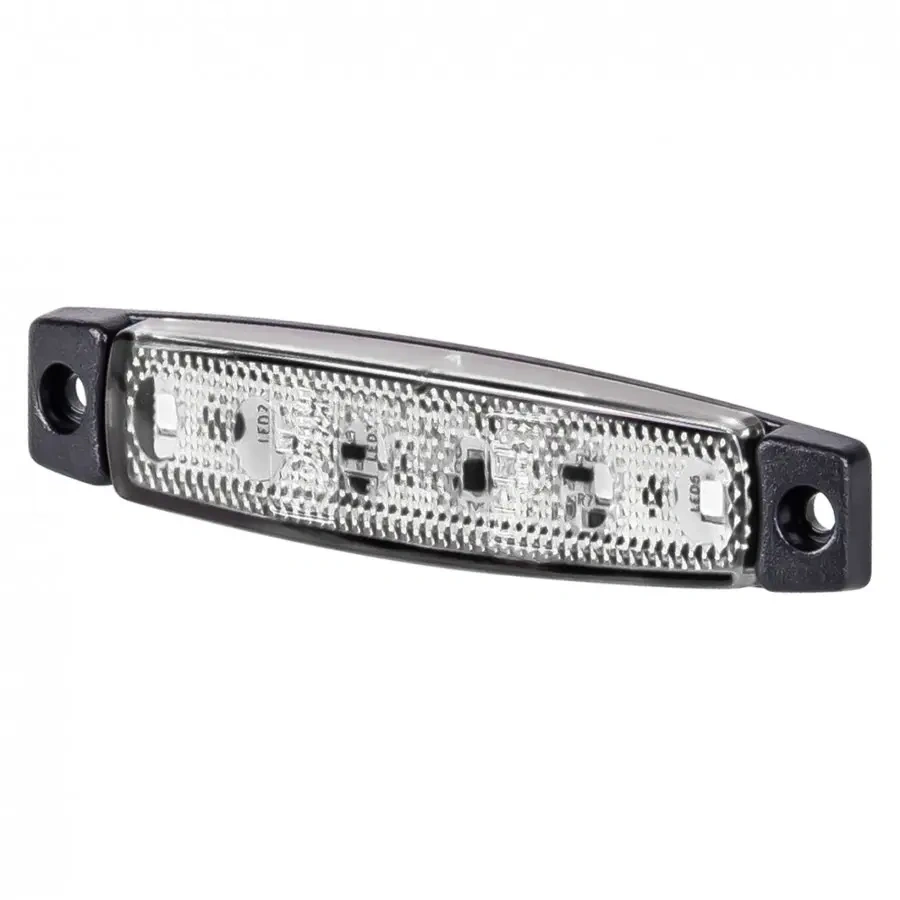

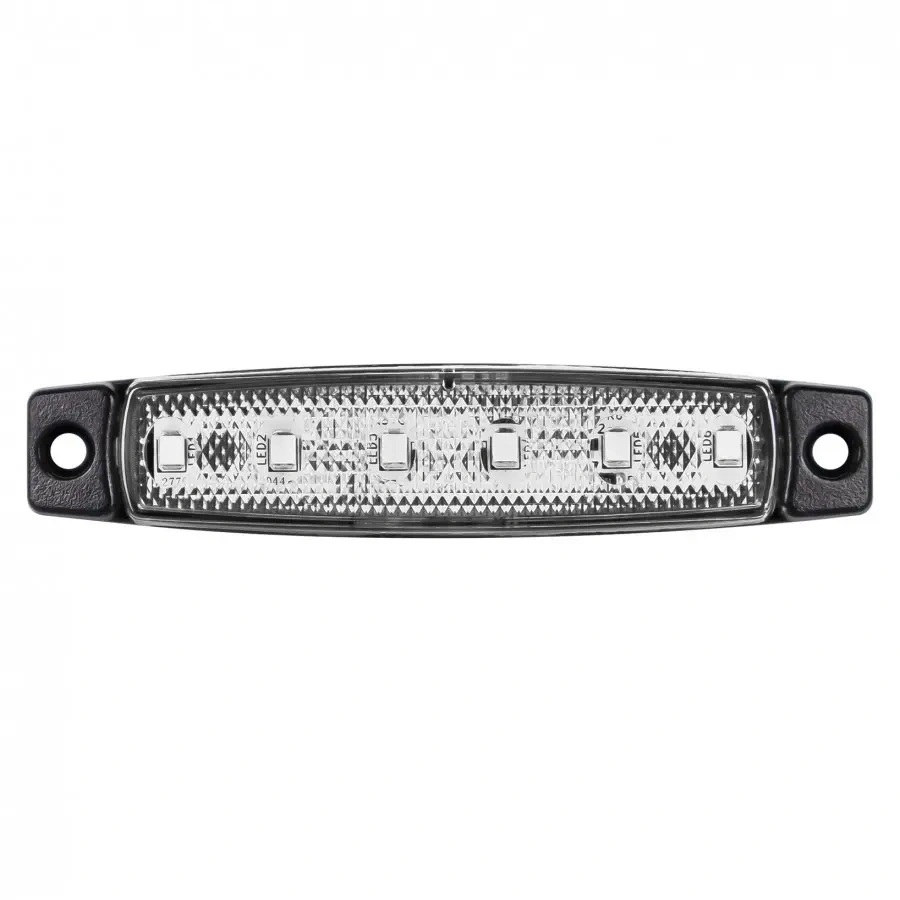

L2254-B to lampa obrysowa LED o obrysie 96 × 20 mm, z sześcioma diodami rozłożonymi pod pryzmatycznym kloszem z PMMA. Producent dopuszcza montaż w obu orientacjach - poziomej i pionowej, co przy oznaczaniu narożników zabudowy i słupków rozwiązuje problem, którego nie da się obejść lampą przeznaczoną wyłącznie do jednej pozycji. Homologacje ECE R10 i R148 dopuszczają ją do ruchu po drogach publicznych.

Obudowa jest z ABS z poliwęglanem, klosz z PMMA. Szczelność wynosi IP67, a zakres pracy obejmuje temperatury od -40°C do +60°C. Przewód ma 30 cm długości i przekrój 2 × 0,5 mm², czyli pozwala sięgnąć do wiązki bez przedłużania.

Co daje w praktyce

• montaż poziomy i pionowy - jedna lampa do burty, słupka i narożnika zabudowy
• zakres od -40°C do +60°C - margines na mróz w transporcie chłodniczym i nagrzaną latem blachę
• przewód 30 cm o przekroju 0,5 mm² - dłuższy i grubszy niż w typowych lampach obrysowych
• jedna lampa do obu instalacji - 12 V i 24 V bez przeróbek
• ochrona przed odwrotną polaryzacją - zamiana żył nie uszkadza układu

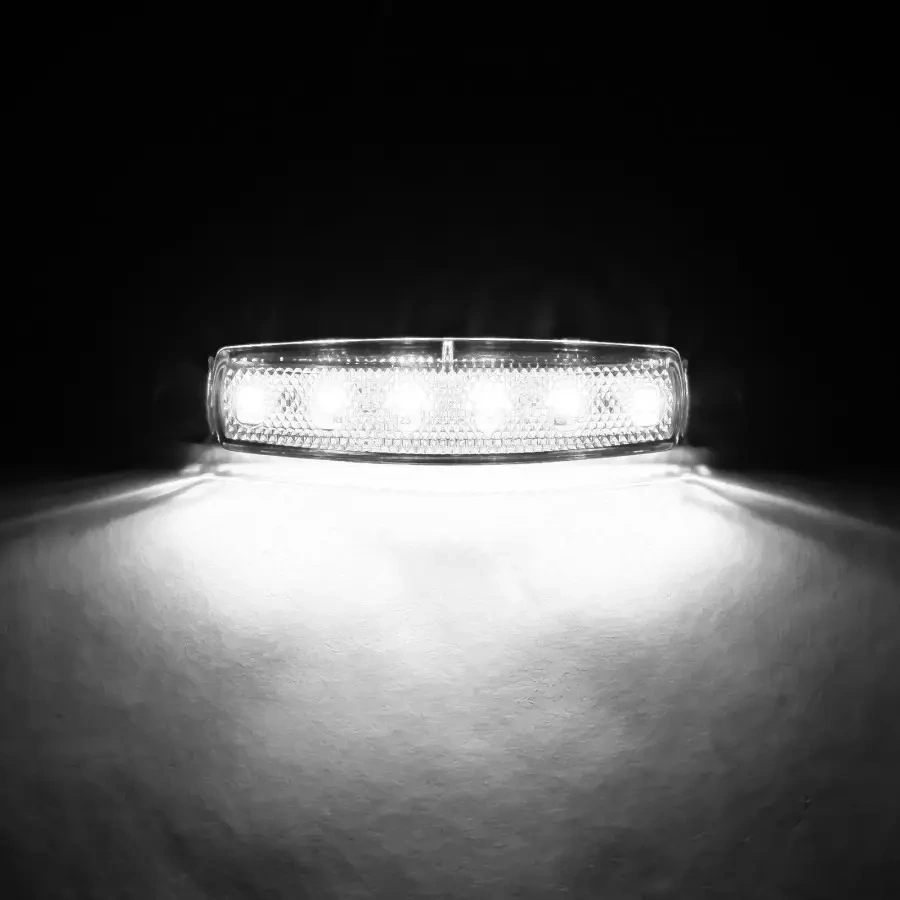

• pryzmatyczny klosz PMMA - rozprasza światło sześciu diod w równomierną linię
• szczelność IP67 - odporność na pył i krótkotrwałe zanurzenie

Gdzie się ją montuje

• przód ciągnika siodłowego i naczepy - biała barwa odpowiada oznaczeniu przedniemu
• słupki i narożniki zabudowy - dzięki montażowi pionowemu bez kombinowania z orientacją
• zabudowy busów i furgonów - oznaczenie szerokości nadwozia
• kampery i przyczepy turystyczne - obrys nadbudowy z przodu
• pojazdy pracujące w niskich temperaturach - chłodnie, transport zimowy, maszyny zimowego utrzymania dróg

Specyfikacja techniczna

• typ: lampa obrysowa LED
• barwa światła: biała
• liczba diod: 6
• napięcie pracy: 12 V i 24 V
• pobór mocy: 0,8 W

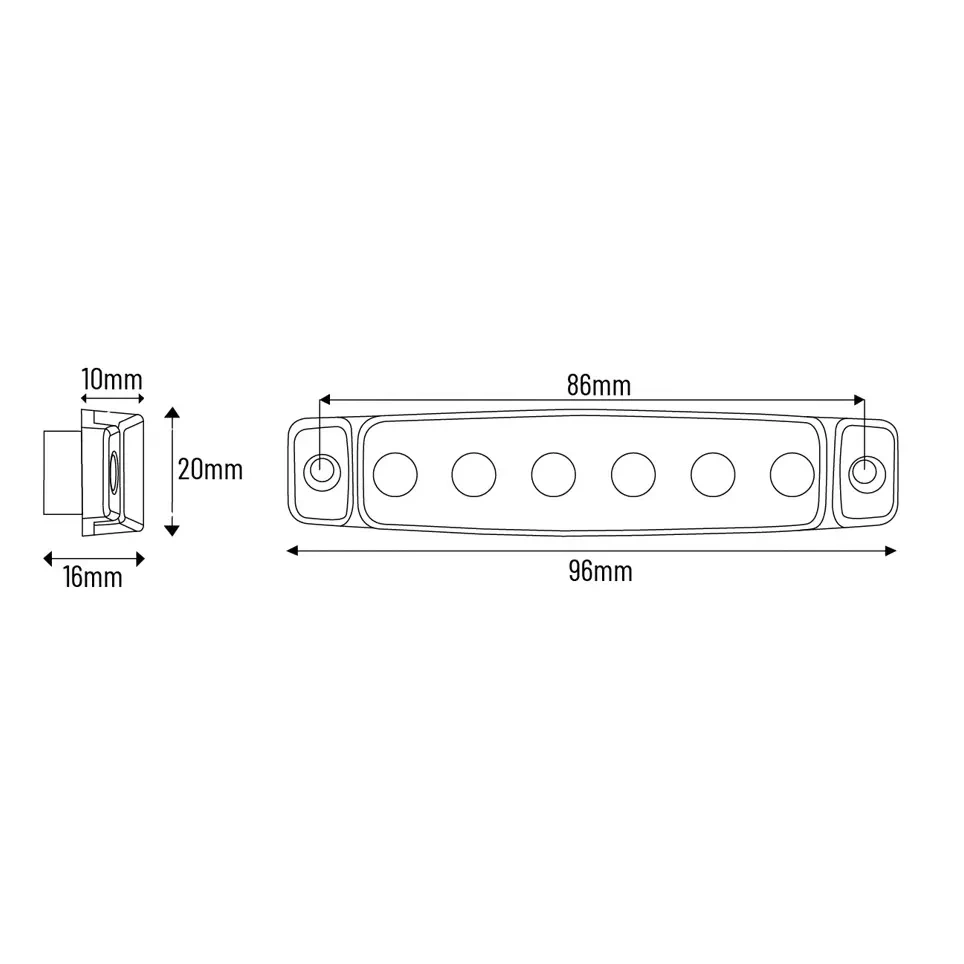

• wymiary: 96 × 20 mm, głębokość 16 mm, rozstaw otworów montażowych 86 mm
• przewód: 30 cm, 2 × 0,5 mm², żyła biała - masa, czarna - zasilanie
• kierunek montażu: poziomy i pionowy
• szczelność: IP67
• temperatura pracy: od -40°C do +60°C
• zabezpieczenie: ochrona przed odwrotną polaryzacją
• materiał obudowy: ABS z poliwęglanem, klosz PMMA
• homologacje: ECE R10, ECE R148
• gwarancja: 24 miesiące

W zestawie

• lampa obrysowa L2254-B z przewodem 30 cm

Czego potrzeba do montażu

Lampa mocuje się przez dwa otwory w obrysie, rozstawione co 86 mm. Elementy złączne dobiera się do podłoża: wkręty samogwintujące do blachy, śruby z nakrętką do profilu z dostępem od drugiej strony, nity zrywalne tam, gdzie dostępu nie ma.

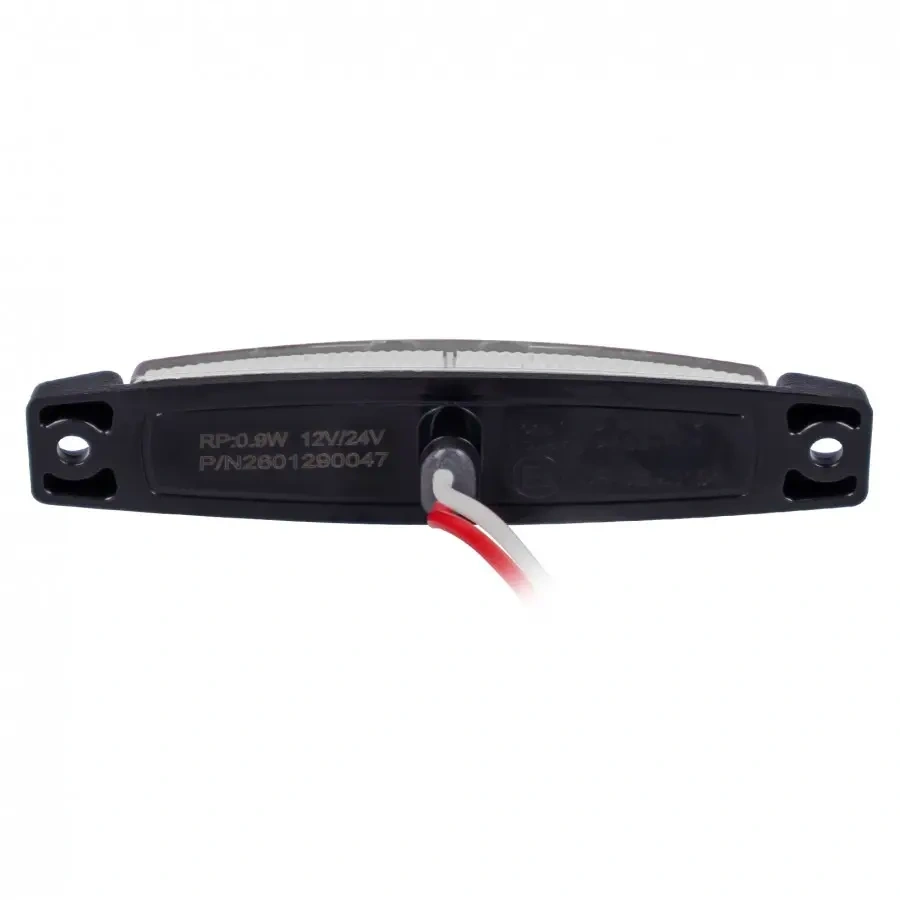

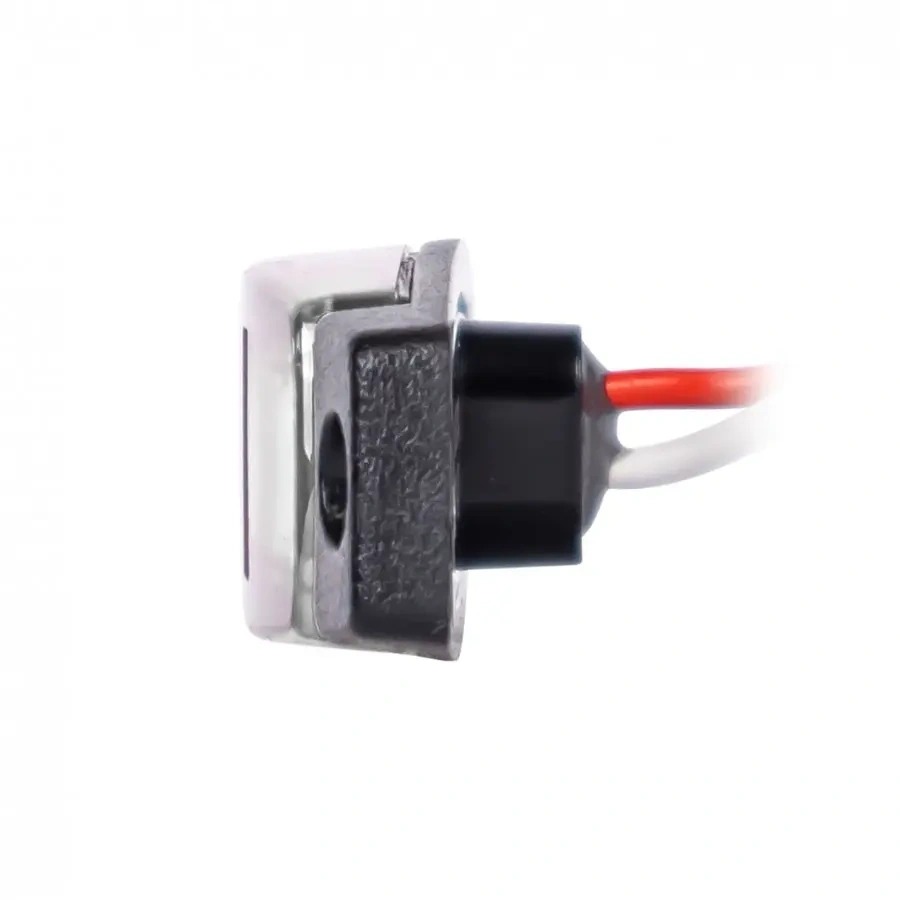

Z tyłu obudowy znajduje się tuleja o długości 10 mm prowadząca przewód. Przy montażu na płaskiej powierzchni wymaga ona otworu przelotowego na przewód - warto to uwzględnić, zaznaczając punkty wiercenia.

Jak podłączyć, żeby nie stracić szczelności

Przy IP67 najsłabszym punktem instalacji nie jest lampa, tylko miejsce połączenia przewodów. Połączenie należy zaizolować koszulką termokurczliwą - taśma izolacyjna po kilku miesiącach przepuszcza wilgoć, a woda wciągnięta w splot miedzi wędruje wzdłuż żyły aż do wnętrza lampy.

Cynowanych końcówek fabrycznego przewodu nie należy obcinać. Cyna trzyma splot razem i chroni go przed utlenianiem, a po jej usunięciu połączenie zaciskowe traci pewność styku.
