Pomarańczowa lampa ostrzegawcza LED wpinana w gniazdo DIN

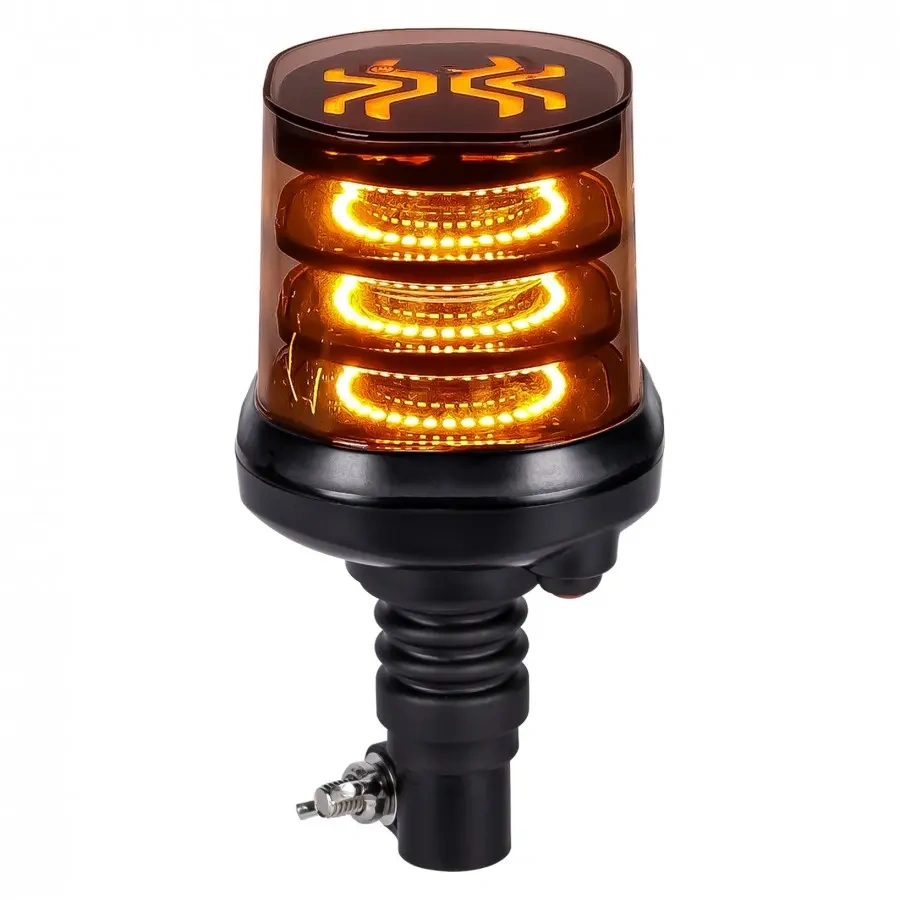

ALR0087 to lampa błyskowa ostrzegawcza LED z serii X-SPIDER 3 w wersji na gniazdo DIN. Ma 120 diod, a montuje się ją przez wsunięcie elastycznego trzpienia w gniazdo DIN zamocowane na pojeździe. Zasilanie dochodzi przez styki ukryte w trzpieniu, dlatego lampa nie ma własnego przewodu i zdejmuje się ją bez rozłączania instalacji.

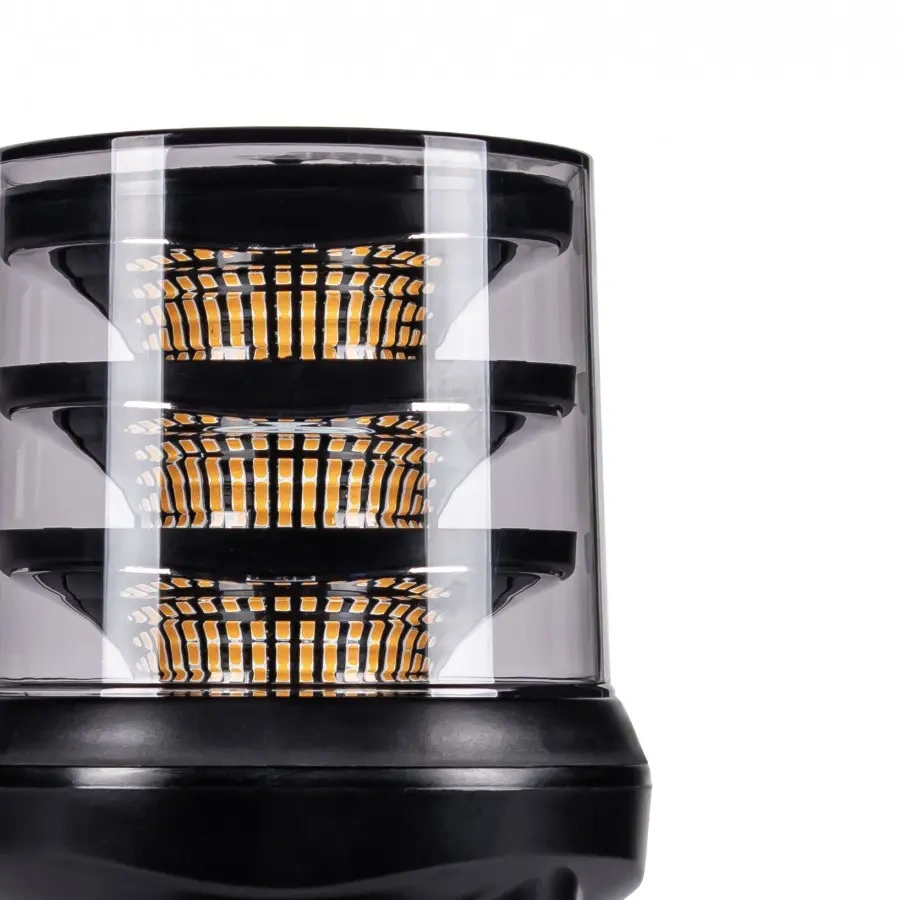

Klosz z poliwęglanu jest przydymiony, a pomarańczowe światło dają same diody, ułożone w trzech pierścieniach. Lampa ma homologację R65, która dopuszcza ją do stosowania na drogach publicznych, oraz R10 w zakresie kompatybilności elektromagnetycznej. Pracuje w instalacjach 12 V i 24 V bez przełączania.

Co daje w praktyce

• Zdejmowanie bez narzędzi - lampa wychodzi z gniazda po poluzowaniu śruby motylkowej, co ułatwia wjazd do garażu, na myjnię albo pod niską bramę.
• Elastyczny trzpień - harmonijkowa część trzpienia (oznaczenie flex) pozwala lampie odchylić się przy kontakcie z gałęzią lub belką.
• Trzy tryby pracy - pojedynczy błysk, podwójny błysk i efekt obrotowy uzyskiwany diodami, bez ruchomych elementów.
• Szczelność IP67 - obudowa jest pyłoszczelna i odporna na chwilowe zanurzenie w wodzie.
• Ochrona przed odwrotną polaryzacją - błędne podłączenie gniazda nie uszkadza elektroniki lampy.

Do czego się nadaje

• Rolnictwo - ciągniki i maszyny samojezdne, które poruszają się po drogach publicznych wolniej niż reszta ruchu.
• Budowa i drogownictwo - ładowarki, koparki, walce i pojazdy pracujące w pasie drogowym, z których lampę zdejmuje się po zakończeniu zmiany.
• Pojazdy komunalne - zamiatarki, pługi i nośniki osprzętu do zimowego utrzymania dróg.

Specyfikacja techniczna

• Typ: lampa błyskowa ostrzegawcza LED
• Barwa światła: pomarańczowa
• Klosz: przydymiony, poliwęglan (PC)
• Obudowa: ABS
• Liczba diod LED: 120
• Tryby pracy: pojedynczy błysk, podwójny błysk, obrotowy
• Pobór mocy: 54 W
• Napięcie zasilania: 12/24 V
• Mocowanie: elastyczny trzpień do gniazda DIN
• Zasilanie: przez styki gniazda DIN, bez przewodu
• Wymiary głowicy: 110,6 × 110,6 mm
• Wysokość z trzpieniem: 222,4 mm
• Homologacje: ECE R65 TA1, ECE R10
• Stopień ochrony: IP67
• Temperatura pracy: od -30°C do +60°C
• Ochrona przed odwrotną polaryzacją: tak

Przewody i bezpiecznik dla gniazda DIN

Gniazdo DIN nie wchodzi w skład zestawu i montuje się je na stałe w najwyższym punkcie pojazdu, z którego lampa jest widoczna ze wszystkich stron: na dachu kabiny albo na wsporniku nad nim. Zasilanie doprowadza się do gniazda z instalacji pojazdu przez wyłącznik w kabinie.

Moc 54 W oznacza pobór około 4,5 A w instalacji 12 V i 2,25 A w instalacji 24 V. Do tego prądu dobiera się przekrój przewodu i bezpiecznik obwodu, z uwzględnieniem długości przewodu od źródła zasilania do dachu.

Najczęstsze pytania o lampę błyskową ALR0087

Czy gniazdo DIN jest w zestawie z lampą?

Nie, w zestawie jest sama lampa z trzpieniem. Gniazdo DIN montuje się na pojeździe osobno i do niego doprowadza się zasilanie z instalacji.

Jak lampa jest zasilana, skoro nie ma przewodu?

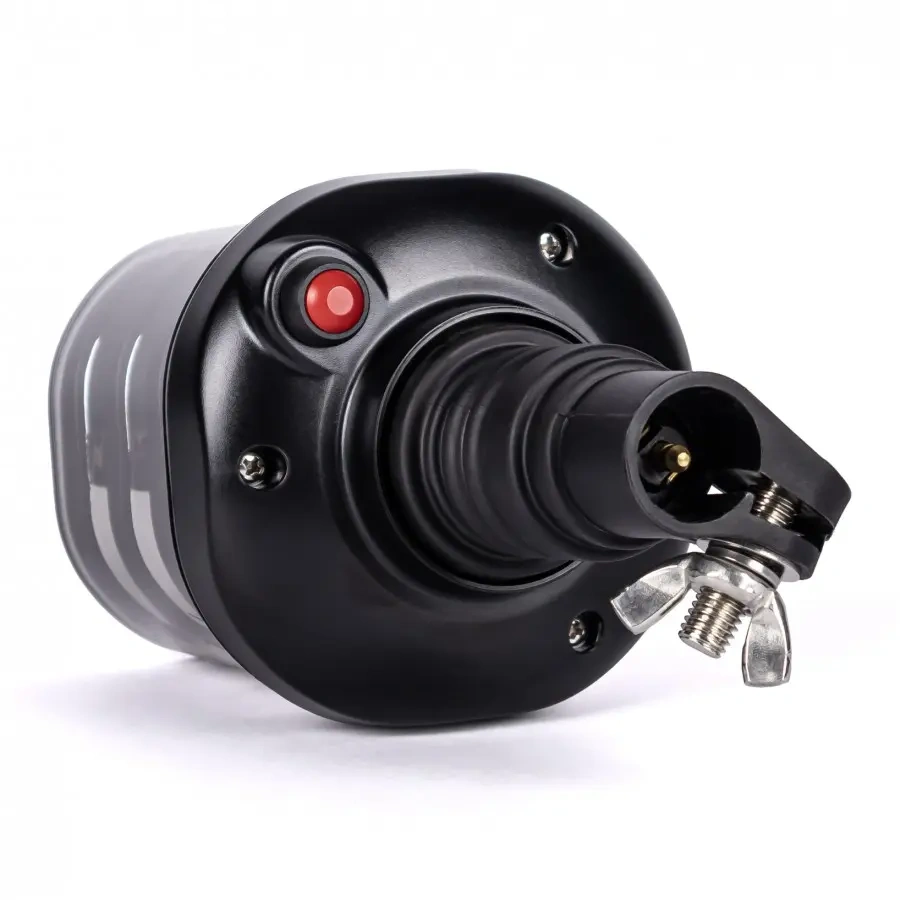

Przez styki w trzpieniu, które łączą się ze stykami gniazda DIN. Przewody z instalacji pojazdu podłącza się do gniazda, a lampa ma zasilanie od razu po wsunięciu. Po wyjęciu lampy obwód zostaje w gnieździe.

Czy przydymiony klosz zmienia barwę światła?

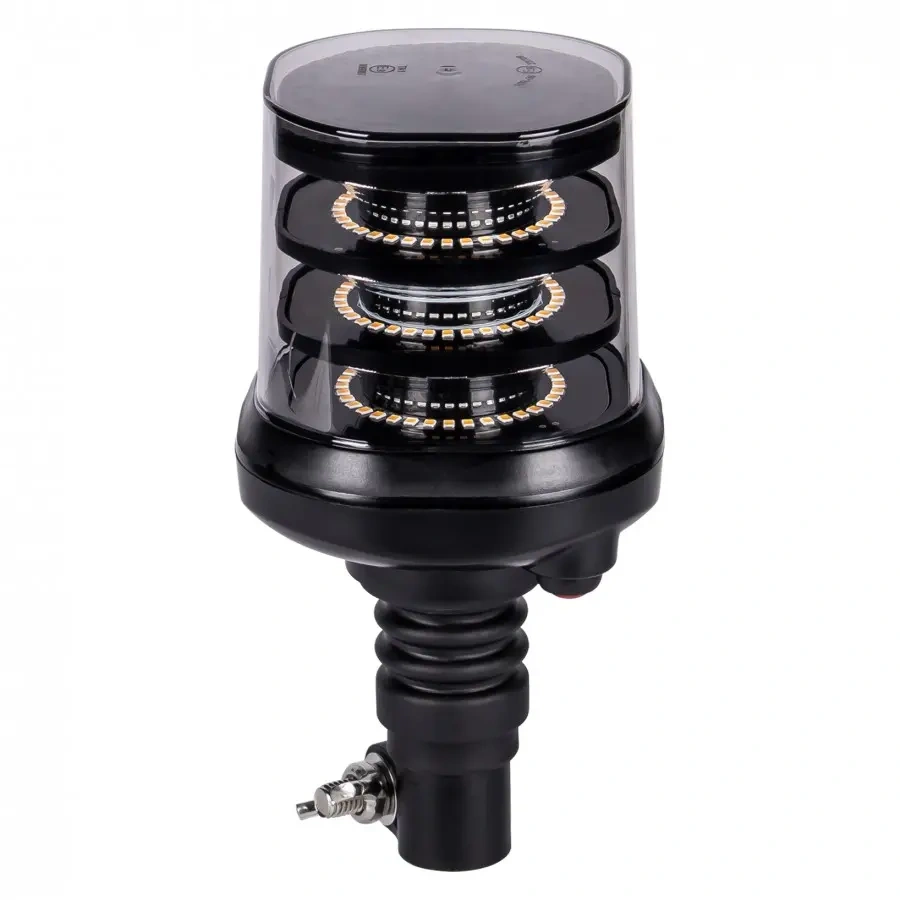

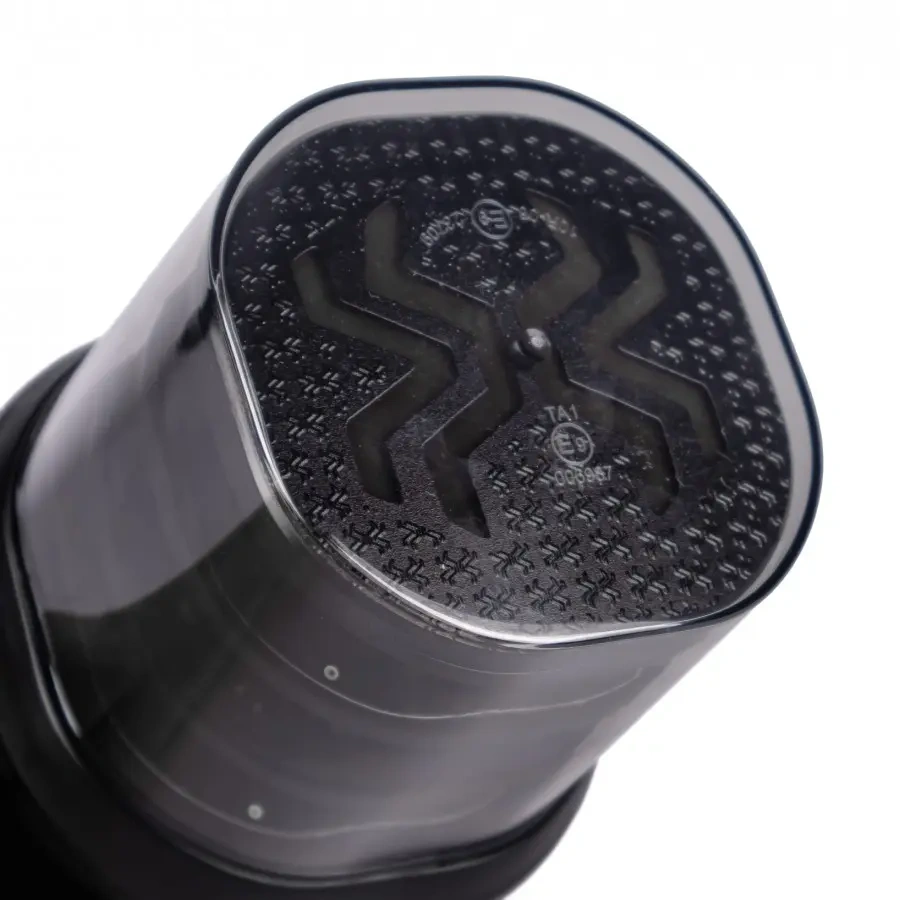

Nie. Pomarańczową barwę dają diody LED, a przydymienie klosza widać tylko przy wyłączonej lampie. Oznaczenia homologacyjne są umieszczone na kloszu.

Co oznaczają homologacje R65 i R10?

R65 to regulamin EKG ONZ dla specjalnych świateł ostrzegawczych i dopuszcza lampę do stosowania na drogach publicznych. R10 dotyczy kompatybilności elektromagnetycznej, czyli ograniczenia zakłóceń w instalacji i odbiornikach radiowych pojazdu.

Ile lampa wystaje ponad gniazdo?

Wysokość lampy razem z trzpieniem wynosi 222,4 mm. Nad gniazdem wystaje mniej, o długość części trzpienia wsuniętej w gniazdo, zależną od jego konstrukcji.
