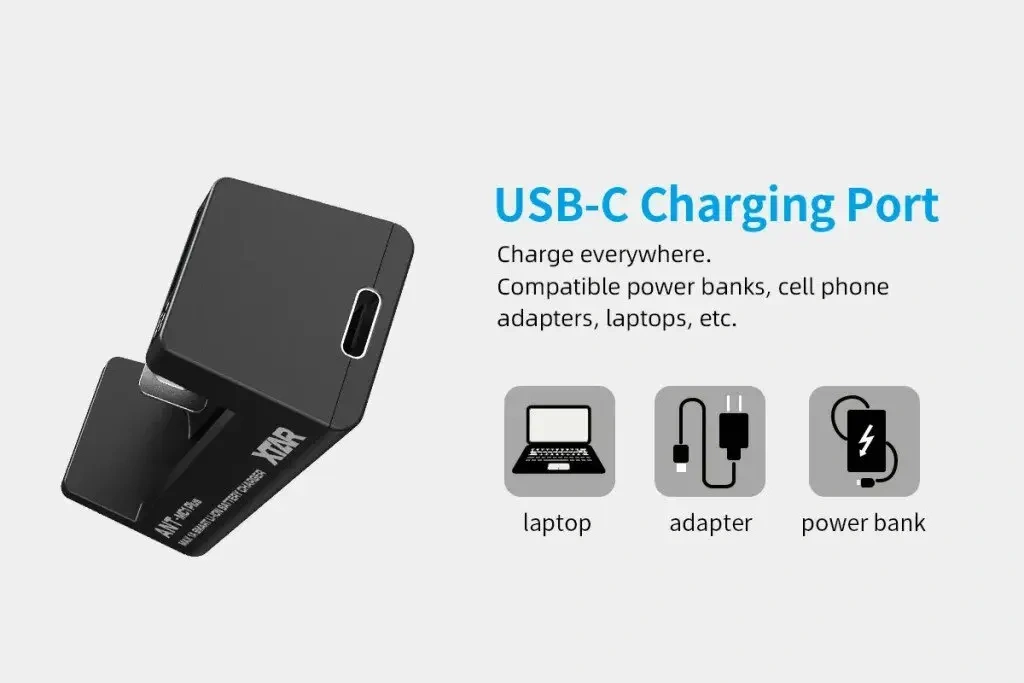

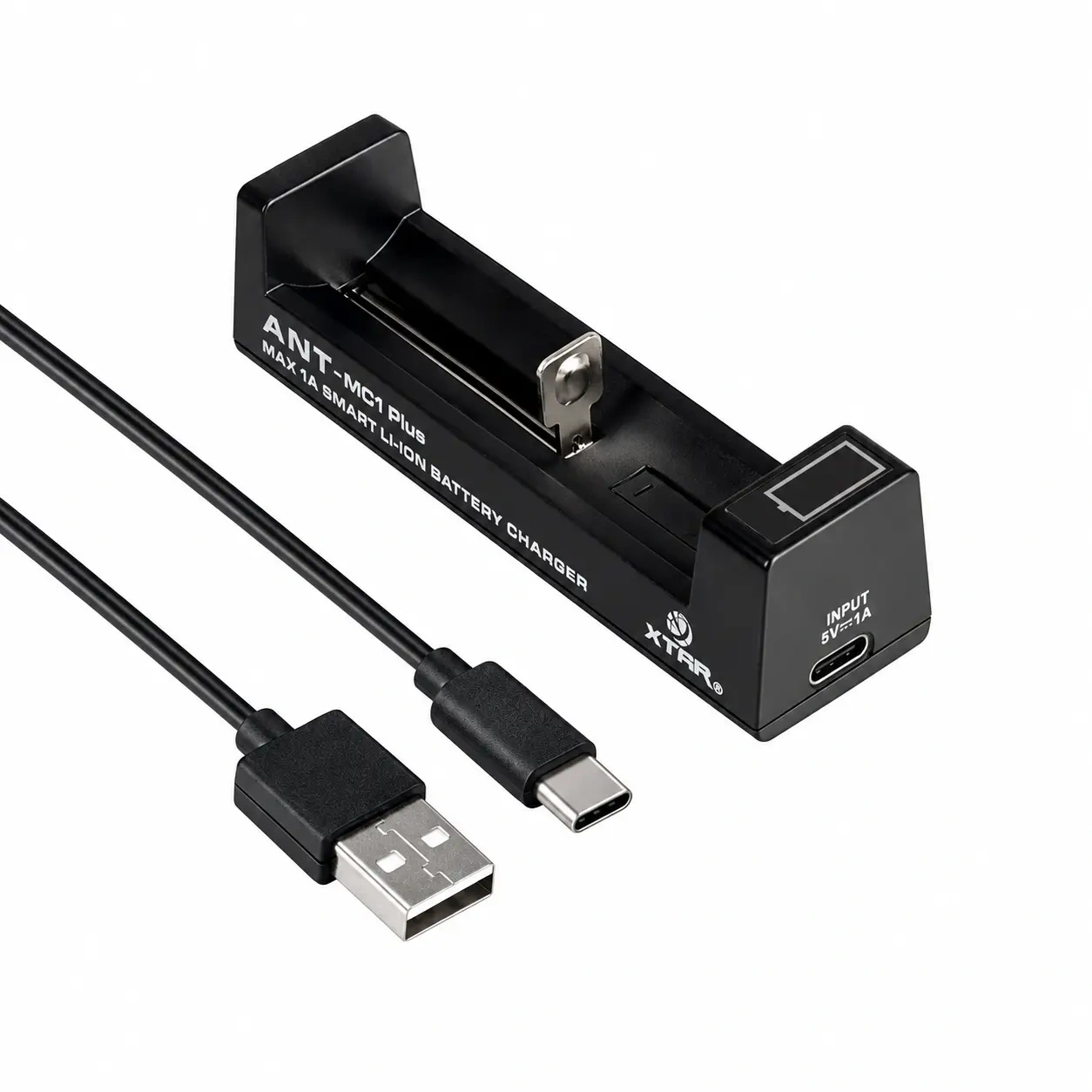

Xtar ANT MC1 Plus to ładowarka do akumulatorów Li-ion z jednym gniazdem na ogniwa cylindryczne 3,6/3,7 V, od małych 10440 po 26650. Pracuje z napięciem 5 V doprowadzonym do portu USB-C, więc źródłem zasilania może być zasilacz USB od telefonu albo port USB komputera.

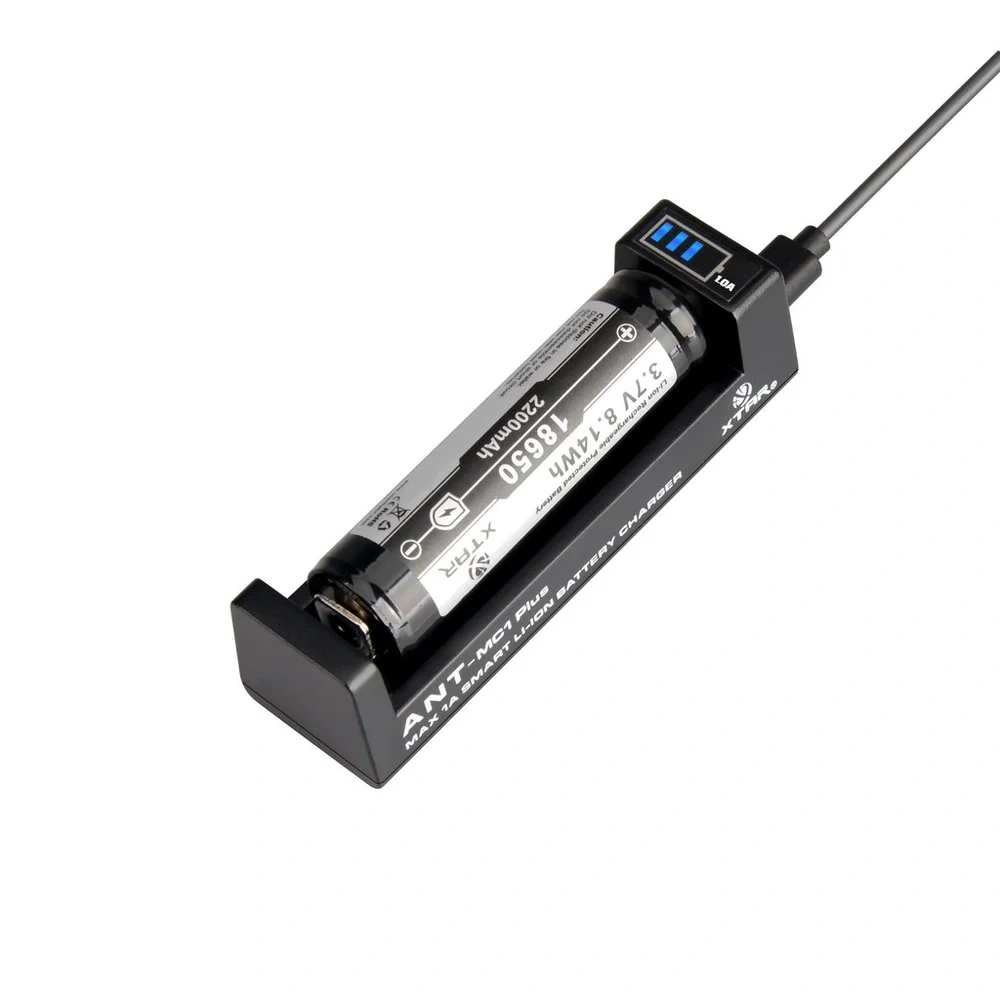

Prąd ładowania ładowarka dobiera sama według długości ogniwa: 0,5 A dla akumulatorów krótszych niż 54 mm i 1 A dla dłuższych. Wyświetlacz nad gniazdem pokazuje prąd ładowania i stan naładowania.
Ładowarka obsługuje akumulatory litowo-jonowe 3,6/3,7 V typu ICR, IMR i INR, z zabezpieczeniem PCB i bez niego, o dowolnej pojemności. Obsługiwane rozmiary ogniw: 10440, 14500, 14650, 16340, 17335, 17500, 17670, 18350, 18490, 18500, 18650, 18700, 20700, 21700, 22650, 25500 i 26650.

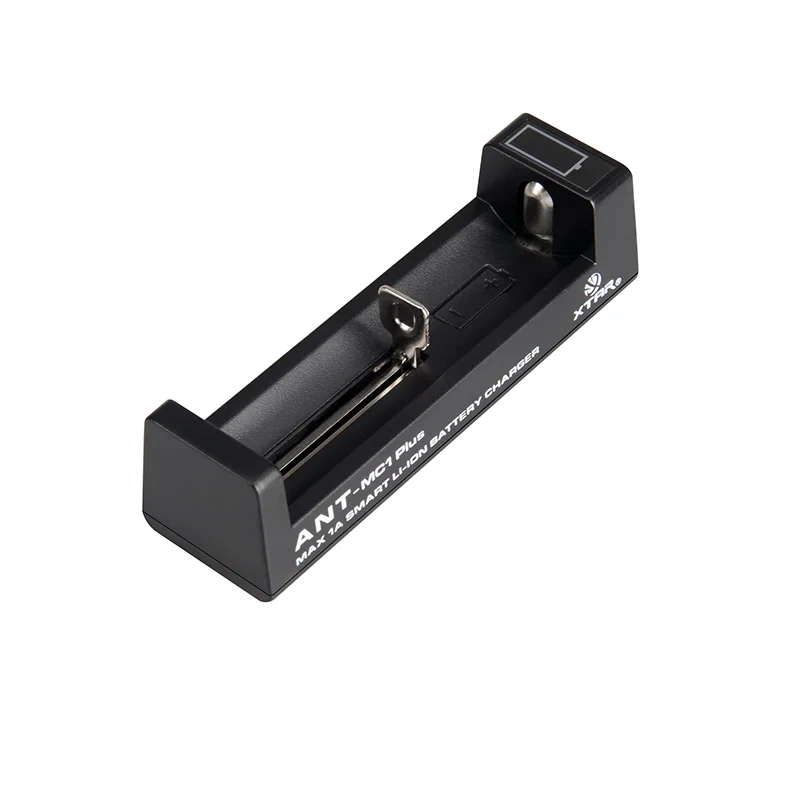

Gniazdo przyjmuje ogniwo o średnicy do 26 mm i długości do 70 mm. Z długości gniazda wynikają dwie zasady: akumulatory 20700 i 21700 ładuje się w wersji niezabezpieczonej z płaskim biegunem dodatnim, a 26650 wyłącznie z płaskim biegunem. Pozostałe rozmiary mieszczą się w wersji z zabezpieczeniem i bez niego.
Ładowanie ma trzy fazy. W fazie TC ogniwo rozładowane poniżej 2,9 V ładuje się obniżonym prądem, dopóki napięcie nie przekroczy tej wartości. W fazie CC płynie stały prąd 0,5 A albo 1 A i napięcie ogniwa rośnie. Gdy zbliży się do 4,2 V, ładowarka przechodzi w fazę CV: utrzymuje stałe napięcie, a prąd maleje aż do progu zakończenia ładowania.
Po włożeniu ogniwa ładowarka mierzy jego napięcie. Akumulator o napięciu 4,0 V lub wyższym traktuje jako naładowany i ładowania nie rozpoczyna. Żeby doładować takie ogniwo do pełna, wkłada się je do ładowarki przed podłączeniem zasilania USB. Naładowany akumulator może zostać w gnieździe - gdy na skutek samorozładowania napięcie spadnie poniżej 4,1 V, ładowanie zostaje wznowione.
Nie. Ładowarka obsługuje wyłącznie akumulatory litowo-jonowe 3,6/3,7 V i kończy ładowanie przy 4,2 V. Akumulator Li-ion w rozmiarze AA ma oznaczenie 14500 - ten ładuje się w niej prądem 0,5 A.
Ogniwo o napięciu 4,0 V lub wyższym ładowarka traktuje jako naładowane. Żeby doładować je do 4,2 V, akumulator wkłada się do gniazda przed podłączeniem kabla USB - wtedy ładowanie rozpoczyna się mimo wysokiego napięcia.
Nie. Gniazdo przyjmuje ogniwa o długości do 70 mm, dlatego akumulatory 20700 i 21700 ładuje się w wersji niezabezpieczonej z płaskim biegunem. Ogniwo 26650 również musi mieć płaski biegun dodatni.
Ładowarka wykrywa głęboko rozładowane ogniwo i ładuje je obniżonym prądem do 2,9 V, a potem przechodzi do normalnego ładowania. Akumulator rozładowany poniżej pewnego poziomu ulega jednak nieodwracalnemu uszkodzeniu - traci pojemność i trwałość, a jego reaktywacja bywa niemożliwa.
Każde źródło 5 V z gniazdem USB-A, do którego pasuje kabel z zestawu: zasilacz sieciowy od telefonu albo port USB komputera. Źródło powinno dawać co najmniej 0,5 A. Pełny prąd ładowania 1 A ładowarka osiąga przy zasilaczu o wydajności 1 A, przy słabszym ładowanie trwa dłużej.
