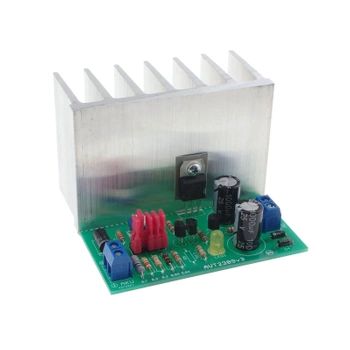

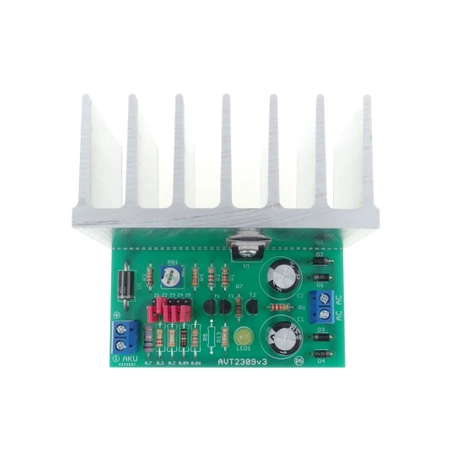

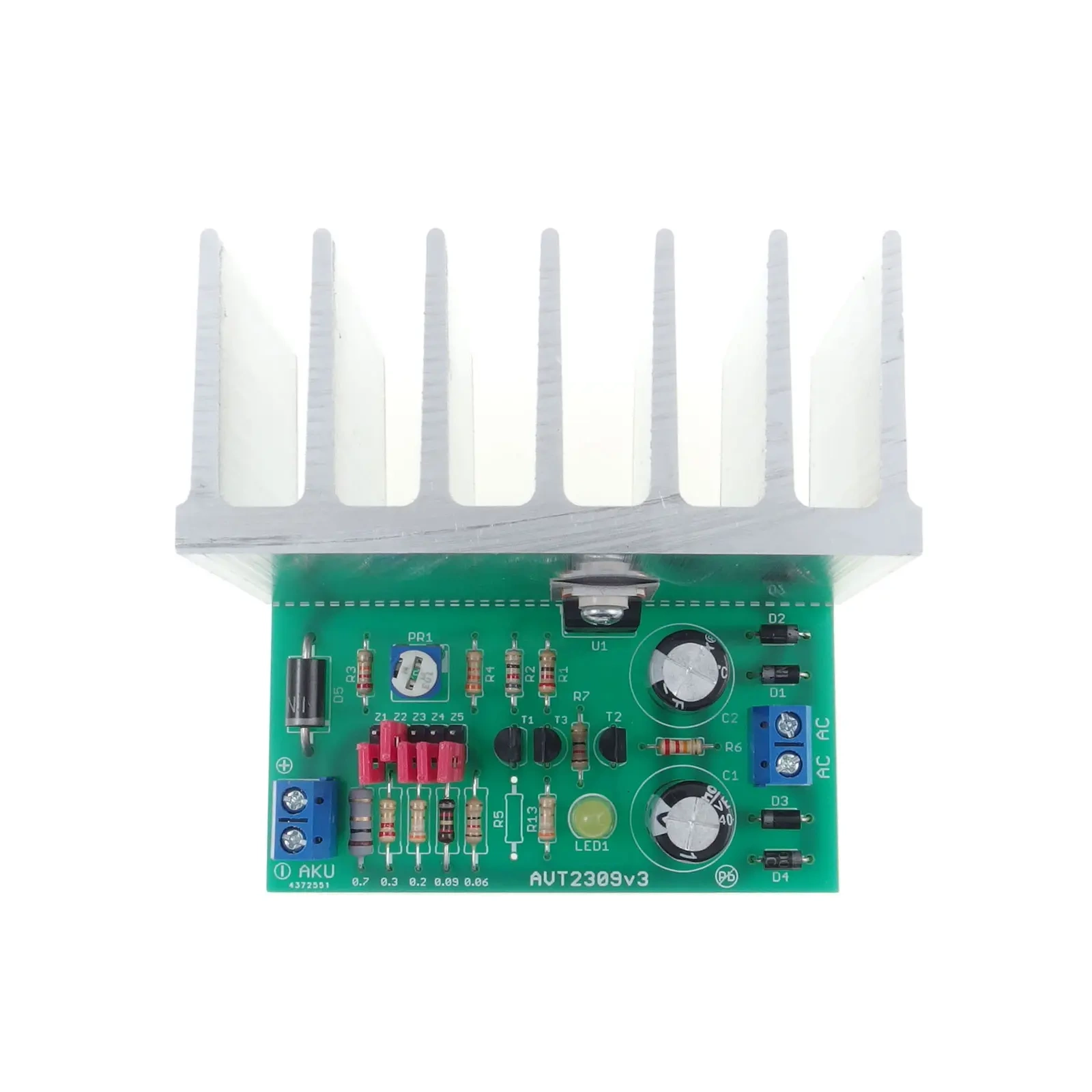

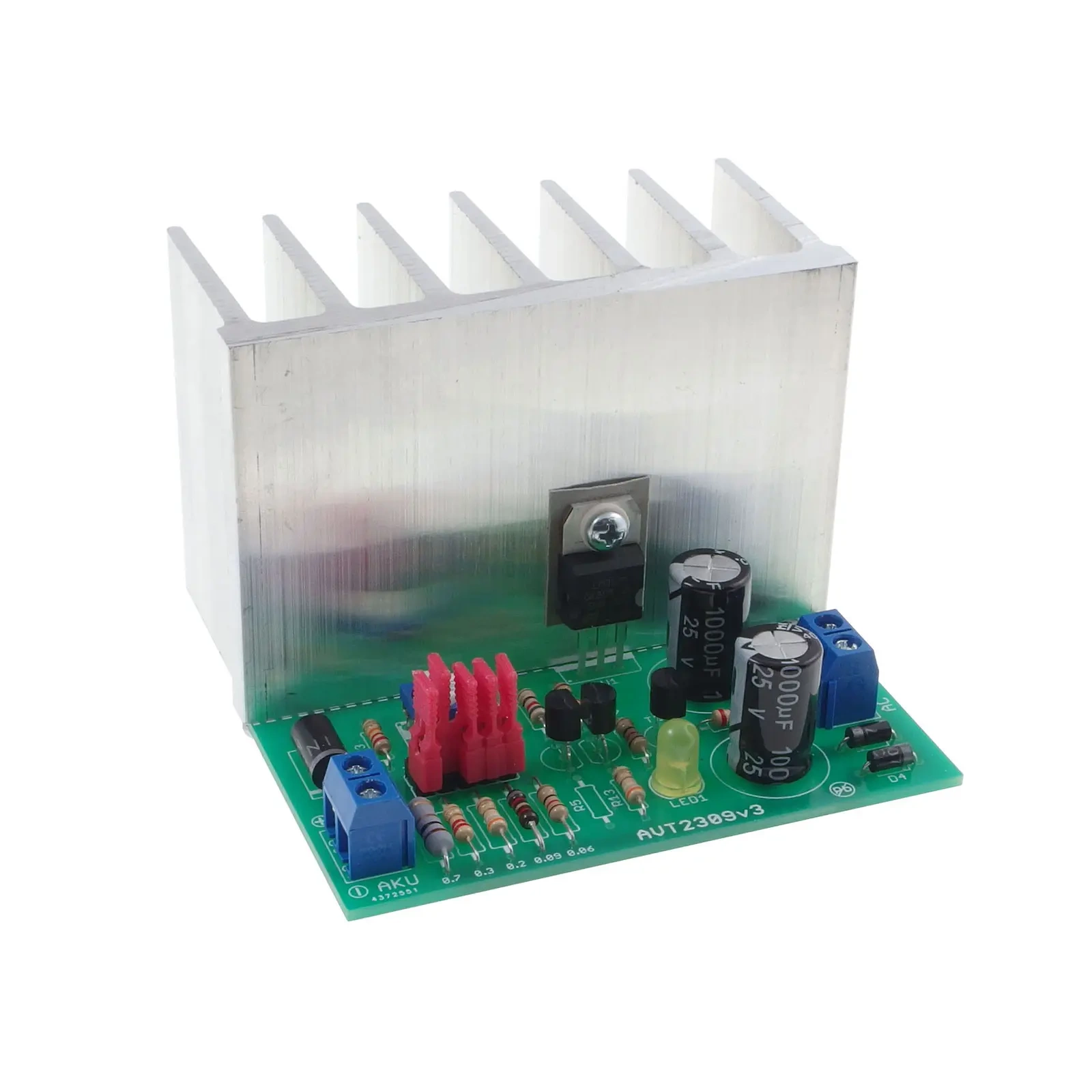

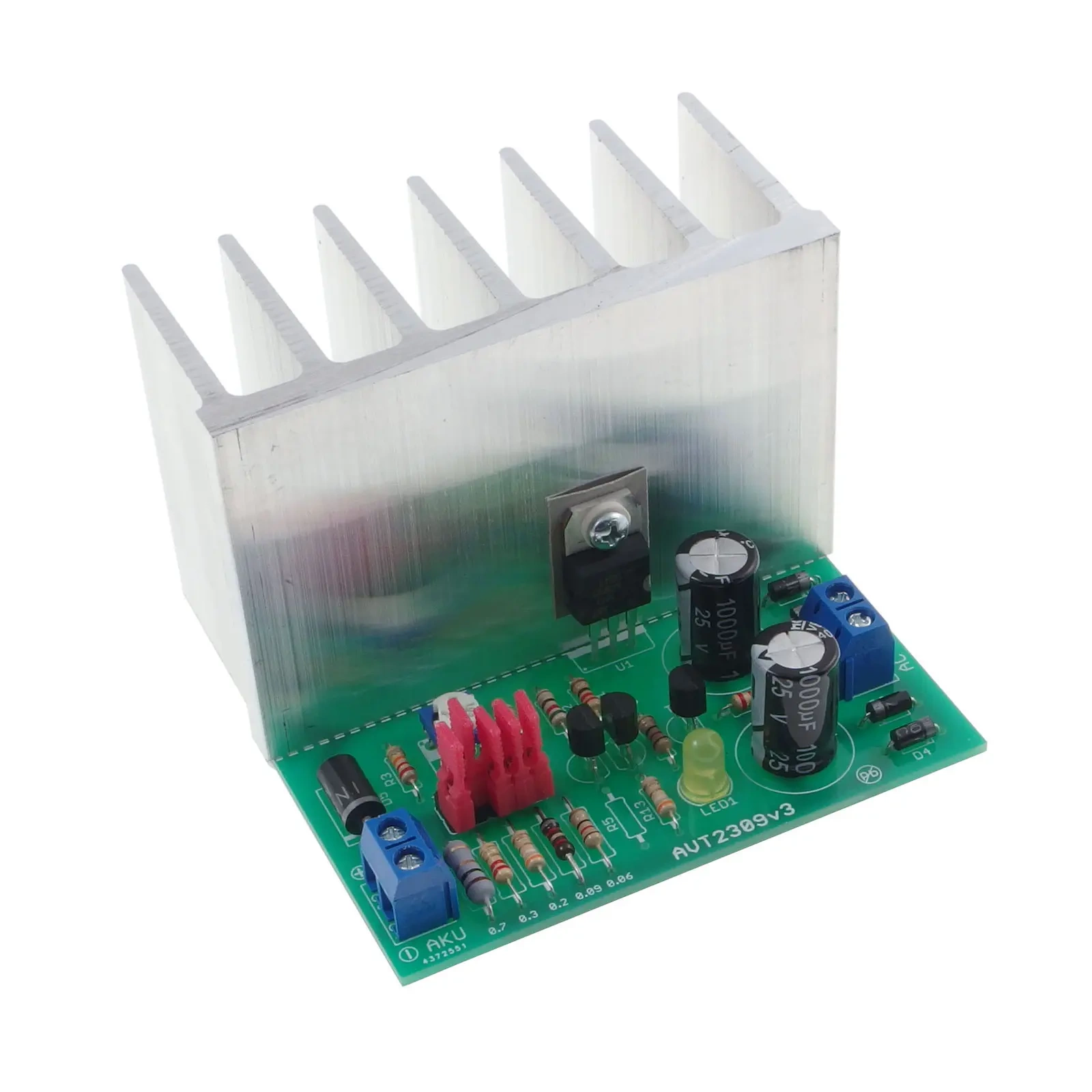

Ładowarka akumulatorów żelowych 12 V z ograniczeniem prądu - zlutowany KIT AVT 2309
- Zlutowana ładowarka do akumulatorów żelowych 12 V z ograniczeniem prądu i trybem buforowym. AVT2309 C to układ do integracji.
Ładowarka akumulatorów żelowych 12 V z ograniczeniem prądu - zlutowany AVT2309
Zlutowana ładowarka do akumulatorów żelowych 12 V, przeznaczona do regulacji, podłączenia transformatora i integracji w obudowie.
Zlutowana ładowarka 12 V do pracy buforowej i cyklicznej
AVT2309 C to zlutowany układ ładowarki do akumulatorów żelowych i kwasowych 12 V. Może pracować jako ładowarka po rozładowaniu akumulatora albo jako zasilacz buforowy utrzymujący akumulator w stanie gotowości.
Układ wymaga transformatora 12 V AC, ustawienia napięcia końcowego potencjometrem PR1 oraz dobrania prądu ładowania zworkami Z1-Z5 do pojemności akumulatora. AVT2309 C – zlutowany układ. Wersja zawiera zmontowaną ładowarkę przeznaczoną do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Karta techniczna
AVT2309
Zlutowana ładowarka akumulatorów żelowych 12 V z regulacją napięcia końcowego, ograniczeniem prądu i możliwością pracy buforowej.
| Kod projektu | AVT2309 |
| Wersja | C – zlutowany układ |
| Funkcja | ładowarka / zasilacz buforowy do akumulatorów 12 V |
| Typ akumulatora | żelowy / kwasowy 12 V |
| Pojemność akumulatora | 1,2-20 Ah |
| Zasilanie wejściowe | 12 V AC z transformatora min. 2 A |
| Napięcie buforowe | ok. 13,65 V |
| Napięcie pracy cyklicznej | ok. 14-14,4 V |
| Prąd ładowania | ustawiany zworkami, ok. 60 mA - 1,4 A |
| Stabilizator | LM317T z ograniczeniem prądu |
| Sygnalizacja | dioda LED obecności napięcia wejściowego |
| Płytka PCB | 76×44 mm |
Wersja
AVT2309 C – zlutowany układ. Wersja zawiera zmontowaną ładowarkę przeznaczoną do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Notes
Wersja C nie jest kompletną ładowarką w obudowie. Wymaga transformatora 12 V AC, zasilania sieciowego transformatora, przewodów, obudowy, bezpiecznika i akumulatora.
Przed podłączeniem akumulatora trzeba ustawić napięcie końcowe: około 13,65 V dla pracy buforowej albo 14-14,4 V dla pracy cyklicznej.
Prąd ładowania należy dobrać do pojemności akumulatora zworkami Z1-Z5.
Układ nie ma osobnego wskaźnika pełnego naładowania; w pracy buforowej ogranicza ryzyko przeładowania przez stabilizację napięcia.
Uwaga: moduł wymaga transformatora sieciowego 230 V / 12 V AC. Strona 230 V transformatora musi być podłączona i zabezpieczona przez osobę z odpowiednimi kwalifikacjami, w izolowanej obudowie i z właściwym bezpiecznikiem.
Najczęściej zadawane pytania
AVT2309 C to zlutowany układ ładowarki przeznaczony do podłączenia transformatora 12 V AC, akumulatora i integracji w obudowie.
Nie. To zlutowany układ do integracji. Wymaga transformatora, obudowy, okablowania, bezpiecznika i akumulatora.
Do akumulatorów żelowych lub kwasowych 12 V o pojemności od 1,2 Ah do 20 Ah.
Tak. Może stale doładowywać akumulator niewielkim prądem, na przykład w zasilaniu awaryjnym.
Napięcie końcowe potencjometrem PR1 oraz maksymalny prąd ładowania zworkami Z1-Z5.
