Ładowarka akumulatorów żelowych 12 V z ograniczeniem prądu - PCB do projektu AVT 2309
- Ładowarka do akumulatorów żelowych 12 V może pracować też jako zasilacz buforowy. Wersja A zawiera PCB do AVT2309; elementy kompletujesz osobno.

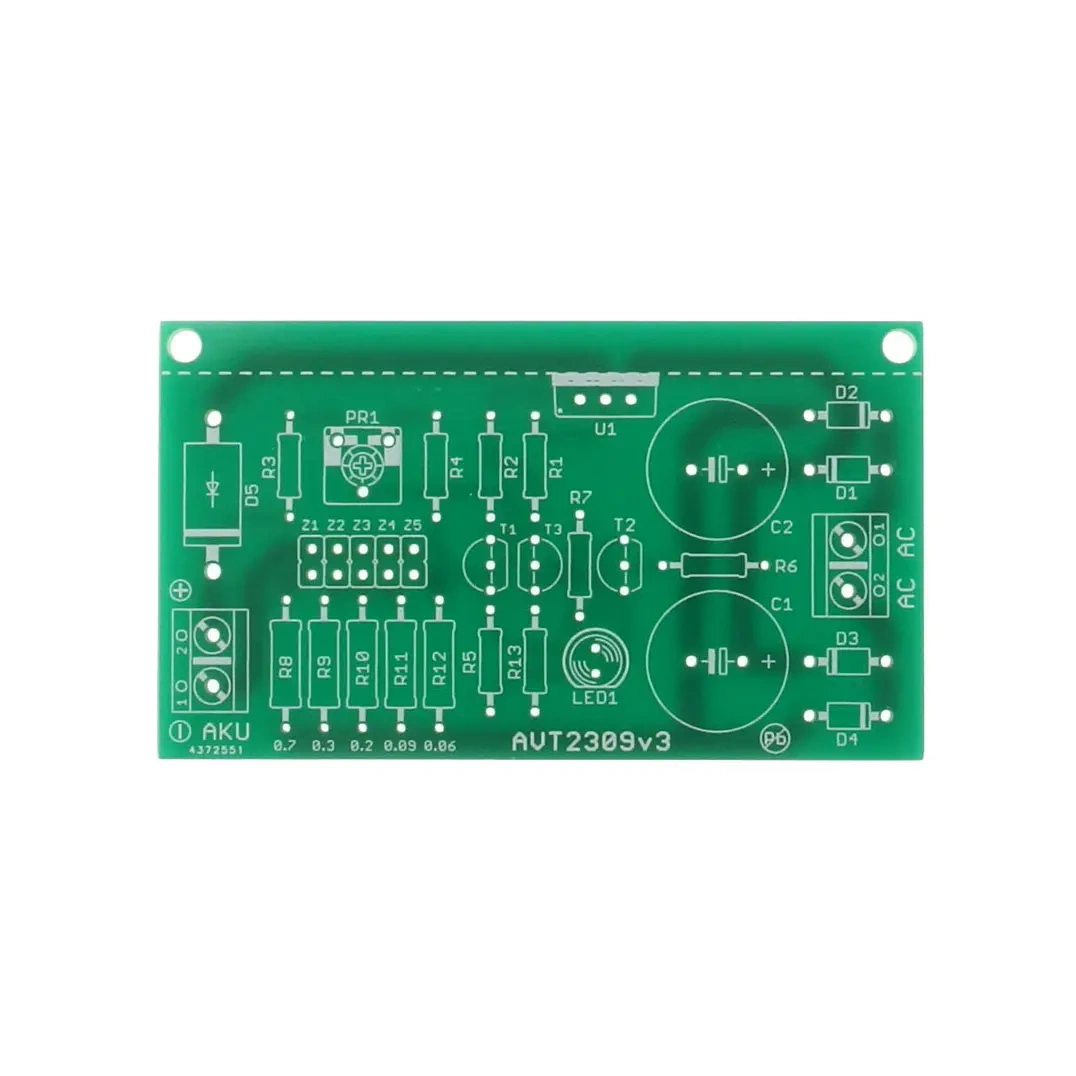

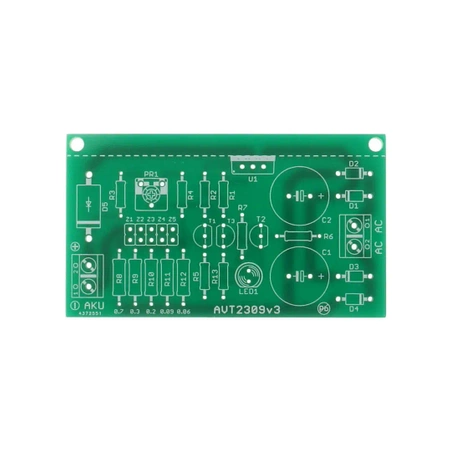

Ładowarka akumulatorów żelowych 12 V z ograniczeniem prądu - płytka PCB do AVT2309
Płytka PCB do wykonania ładowarki akumulatorów żelowych 12 V z regulacją napięcia i zworkami wyboru prądu ładowania.
Ładowarka 12 V do pracy cyklicznej i buforowej
AVT2309 pozwala wykonać ładowarkę do akumulatorów żelowych 12 V o pojemności od 1,2 Ah do 20 Ah. Układ może pracować jako ładowarka po rozładowaniu akumulatora albo jako zasilacz buforowy stale podłączony do akumulatora, na przykład w instalacji alarmowej lub zasilaniu rezerwowym.
Stabilizator LM317 ustala napięcie końcowe, a dodatkowy obwód z tranzystorem ogranicza maksymalny prąd ładowania. Prąd dobiera się zworkami Z1-Z5 przez wybór rezystorów pomiarowych, a napięcie końcowe ustawia potencjometrem PR1. Wersja A zawiera samą płytkę PCB; elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Karta techniczna
AVT2309
Ładowarka akumulatorów żelowych 12 V z regulacją napięcia końcowego, ograniczeniem prądu i możliwością pracy buforowej.
| Kod projektu | AVT2309 |
| Wersja | A – płytka PCB |
| Funkcja | ładowarka / zasilacz buforowy do akumulatorów 12 V |
| Typ akumulatora | żelowy / kwasowy 12 V |
| Pojemność akumulatora | 1,2-20 Ah |
| Zasilanie wejściowe | 12 V AC z transformatora min. 2 A |
| Napięcie buforowe | ok. 13,65 V |
| Napięcie pracy cyklicznej | ok. 14-14,4 V |
| Prąd ładowania | ustawiany zworkami, ok. 60 mA - 1,4 A |
| Stabilizator | LM317T z ograniczeniem prądu |
| Sygnalizacja | dioda LED obecności napięcia wejściowego |
| Płytka PCB | 76×44 mm |
Wersja
AVT2309 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 220 Ω
- R2: 820 Ω
- R3, R6: 22 kΩ
- R4: 33 kΩ
- R5: nie montować
- R7, R12: 12 Ω
- R8: 1 Ω / 0,5 W
- R9: 2,2 Ω
- R10, R13: 3,9 Ω
- R11: 8,2 Ω
- PR1: potencjometr montażowy 10 kΩ
- C1, C2: 1000 µF / 25 V
- D1-D4: 1N4007
- D5: 1N5822
- U1: LM317T
- T1: BC558 lub BC557
- T2, T3: BC548 lub BC547
- LED1: dioda LED zielona lub żółta
- Z1-Z5: goldpin 2×5 + jumper
- AKU, AC: złącza ARK2/500
- radiator + elementy montażowe
Notes
Do zasilania ładowarki potrzebny jest transformator 12 V AC o wydajności co najmniej 2 A. Transformator sieciowy, przewody i obudowa muszą być dobrane do docelowego zastosowania.
Napięcie wyjściowe ustawia się potencjometrem PR1: około 13,65 V dla pracy buforowej albo 14-14,4 V dla ładowania cyklicznego.
Maksymalny prąd ładowania należy dobrać do pojemności akumulatora, na przykład około 1 A dla 10 Ah albo około 0,48 A dla 4,8 Ah.
Dioda LED sygnalizuje obecność napięcia wejściowego; układ nie ma osobnego wskaźnika pełnego naładowania.
Uwaga: moduł wymaga transformatora sieciowego 230 V / 12 V AC. Strona 230 V transformatora musi być podłączona i zabezpieczona przez osobę z odpowiednimi kwalifikacjami, w izolowanej obudowie i z właściwym bezpiecznikiem.
Najczęściej zadawane pytania
AVT2309 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Do akumulatorów żelowych lub kwasowych 12 V o pojemności od 1,2 Ah do 20 Ah.
Tak. Może stale doładowywać akumulator niewielkim prądem, na przykład w zasilaniu awaryjnym.
Prąd dobiera się zworkami Z1-Z5, wybierając odpowiednią rezystancję w obwodzie ograniczenia prądu.
Tak. Moduł wymaga transformatora 12 V AC o wydajności co najmniej 2 A.
