Ładowarka akumulatorów ołowiowych 12V 10-200Ah - zlutowany KIT AVT 2715
- Ładowarka impulsowa do akumulatorów ołowiowych 12 V 10–200 Ah kontroluje napięcie końcowe i sygnalizuje błędną polaryzację. AVT2715 C to zlutowany układ do poprawnego podłączenia, regulacji i integracji z transformatorem oraz obudową.
Ładowarka akumulatorów ołowiowych 12V 10–200Ah - zlutowany AVT2715
Zlutowany układ impulsowej ładowarki akumulatorów ołowiowych do poprawnego podłączenia, regulacji i zabudowy w bezpiecznej obudowie.

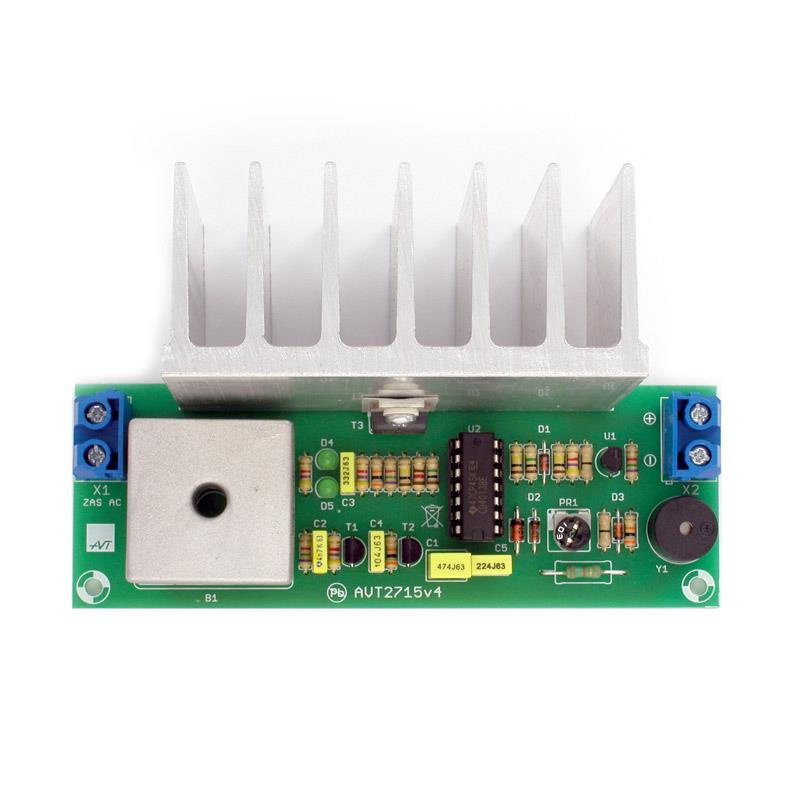

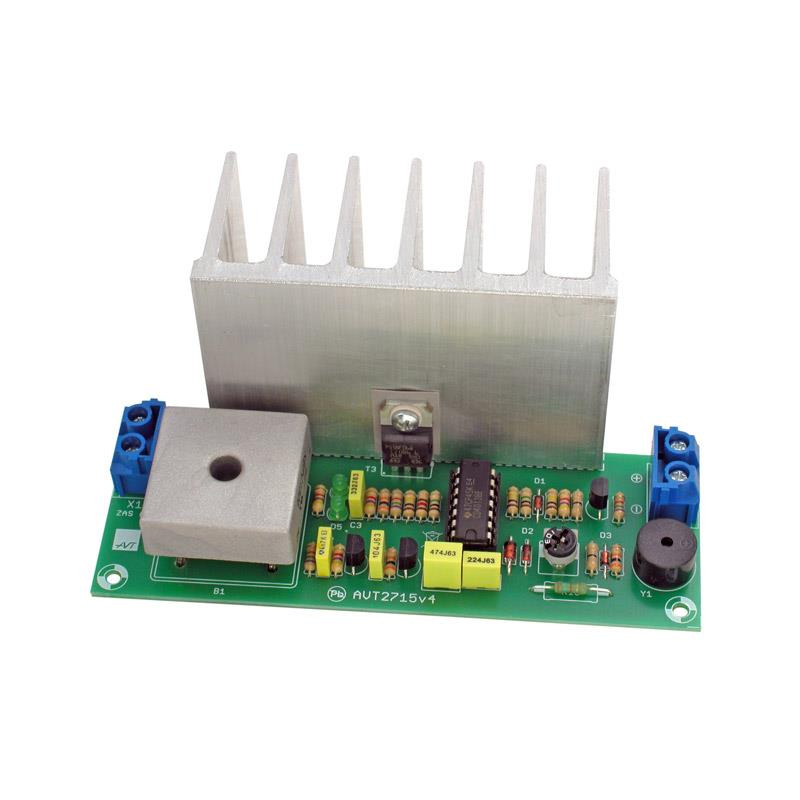

Zlutowany moduł ładowarki z kontrolą napięcia końcowego
AVT2715 to ładowarka akumulatorów ołowiowych 12 V o pojemności 10–200 Ah. Układ ładuje akumulator impulsowo, kontroluje napięcie końcowe ładowania i sygnalizuje błędne podłączenie biegunów akumulatora.
Ładowarka nie ma ogranicznika prądu ładowania, dlatego prąd zależy od transformatora oraz ewentualnego dodatkowego ograniczenia w obwodzie. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia transformatora, akumulatora, radiatora, przewodów dużego prądu i obudowy.
Karta techniczna
AVT2715
Zlutowany moduł ładowarki impulsowej do akumulatorów ołowiowych z regulacją napięcia końcowego i sygnalizacją błędnej polaryzacji.
| Kod projektu | AVT2715 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | ładowarka akumulatorów ołowiowych |
| Obsługiwane akumulatory | ołowiowe 12 V, 10–200 Ah |
| Tryb pracy | ładowanie impulsowe |
| Regulacja napięcia końcowego | PR1, zakres co najmniej 13,5–15 V |
| Napięcie końcowe praca cykliczna | 14,4–15 V |
| Napięcie końcowe praca buforowa | 13,5–13,8 V |
| Zalecany transformator | 17 VAC |
| Praktyczny prąd ładowania | nie powinien przekraczać 12–15 A |
| Wymiary płytki PCB | 40×117 mm |
Wersja
AVT2715 C – zlutowany układ. Wersja zawiera zmontowaną ładowarkę akumulatorów ołowiowych przeznaczoną do poprawnego podłączenia, regulacji i integracji w urządzeniu lub obudowie.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale nie jest samodzielnym gotowym urządzeniem. Wymaga poprawnego podłączenia transformatora, akumulatora, przewodów dużego prądu, radiatora i obudowy.
Układ należy podłączać w kolejności opisanej w dokumentacji: najpierw akumulator przy odłączonym zasilaniu prostownika, następnie kontrola brzęczyka, a dopiero potem zasilanie prostownika.
Główny obwód prądowy należy wykonać przewodami o przekroju co najmniej 2,5 mm². W praktyce maksymalny skuteczny prąd ładowania nie powinien przekraczać 12–15 A.
Napięcie końcowe ładowania należy ustawić PR1 po dołączeniu akumulatora, w warunkach realnej pracy. Dokumentacja wskazuje 14,4–15 V dla pracy cyklicznej oraz 13,5–13,8 V dla pracy buforowej.
Uwaga: AVT2715 C wymaga poprawnego doboru transformatora, przewodów, radiatora oraz zabezpieczenia w obudowie. Układ współpracuje z akumulatorem i obwodami dużego prądu, dlatego błędne podłączenie może spowodować uszkodzenia albo zagrożenie dla użytkownika.
Najczęściej zadawane pytania
AVT2715 C to zlutowany układ ładowarki akumulatorów ołowiowych. Wymaga poprawnego podłączenia transformatora, akumulatora, przewodów dużego prądu oraz montażu w bezpiecznej obudowie.
Do wykonania prostownika impulsowego do ładowania akumulatorów ołowiowych 12 V o pojemności 10–200 Ah, z regulowanym napięciem końcowym i sygnalizacją błędnej polaryzacji.
Nie. Wersja C jest zlutowanym układem elektronicznym przeznaczonym do poprawnego podłączenia, regulacji i integracji z transformatorem, akumulatorem oraz obudową.
Nie. Ładowarka jest układem sprzętowym z TL431, CMOS 4013 i elementami dyskretnymi, bez mikrokontrolera i bez programu.
Dokumentacja zaleca transformator 17 VAC. Zasilanie prostownika należy podłączyć dopiero po prawidłowym podłączeniu akumulatora i upewnieniu się, że brzęczyk nie sygnalizuje błędu polaryzacji.
