Ładowarka akumulatorów ołowiowych 12V 10-200Ah - PCB do projektu AVT 2715

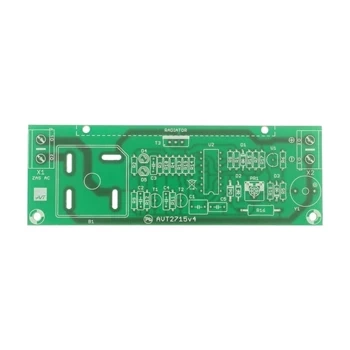

- Ładowarka impulsowa do akumulatorów ołowiowych 12 V 10–200 Ah kontroluje napięcie końcowe i sygnalizuje błędne podłączenie biegunów. AVT2715 A zawiera płytkę PCB 40×117 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Ładowarka akumulatorów ołowiowych 12V 10–200Ah - płytka PCB do AVT2715

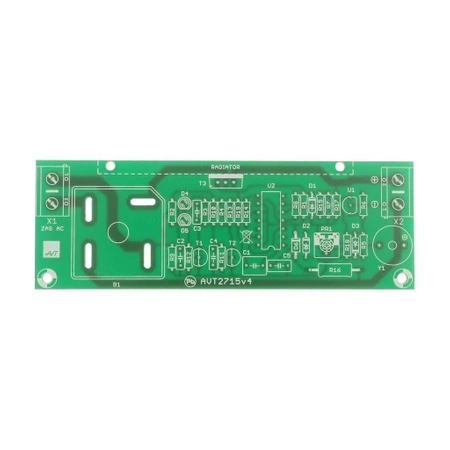

Płytka PCB do wykonania impulsowej ładowarki akumulatorów ołowiowych 12 V o pojemności 10–200 Ah.
Impulsowe ładowanie akumulatorów ołowiowych 12 V
AVT2715 to projekt ładowarki akumulatorów ołowiowych 12 V o pojemności 10–200 Ah. Układ pracuje impulsowo: akumulator jest ładowany prądowymi impulsami, a kontrola procesu opiera się na napięciu końcowym ustawianym potencjometrem PR1.
Ładowarka nie ma ogranicznika prądu ładowania. Maksymalny prąd zależy od transformatora oraz ewentualnego ograniczenia przez rezystor szeregowy albo żarówkę w obwodzie uzwojenia pierwotnego. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT2715
Impulsowa ładowarka akumulatorów ołowiowych 12 V z kontrolą napięcia końcowego i sygnalizacją błędnej polaryzacji.
| Kod projektu | AVT2715 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | ładowarka akumulatorów ołowiowych |
| Obsługiwane akumulatory | ołowiowe 12 V, 10–200 Ah |
| Tryb pracy | ładowanie impulsowe |
| Regulacja napięcia końcowego | PR1, zakres co najmniej 13,5–15 V |
| Napięcie końcowe praca cykliczna | 14,4–15 V |
| Napięcie końcowe praca buforowa | 13,5–13,8 V |
| Zalecany transformator | 17 VAC |
| Praktyczny prąd ładowania | nie powinien przekraczać 12–15 A |
| Wymiary płytki PCB | 40×117 mm |
Wersja
AVT2715 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R14: 1 MΩ
- R2, R3, R7, R12: 4,7 kΩ
- R4, R6, R9: 7,5 kΩ
- R5, R10, R11: 30 kΩ
- R8, R13, R15: 100 kΩ
- R17, R18: 0 Ω, zwora
- R16: 150 Ω / 1 W
- R19: 120 Ω
- PR1: potencjometr montażowy 10 kΩ
- C1: 470 nF
- C2: 4,7 nF
- C3: 3,3 nF
- C4: 100 nF
- C5: 220 nF
- B1: mostek prostowniczy
- D1, D3: 1N4148
- D2: BAT43
- D4, D5: LED G 3 mm
- D6: dioda Zenera C18 V / 1 W
- T1, T2: BC548
- T3: BUZ11
- U1: TL431
- U2: CMOS 4013
- Y1: przetwornik piezo z generatorem
- X1, X2: złącza śrubowe
- Radiator
Notes
Układ zmontowany prawidłowo ze sprawnych elementów powinien od razu działać. Montaż należy prowadzić od elementów najmniejszych do największych, zwracając szczególną uwagę na biegunowość elementów oznaczonych w dokumentacji.
W głównym obwodzie prądowym, czyli między modułem, transformatorem i akumulatorem, należy zastosować przewody o przekroju co najmniej 2,5 mm². Zalecane jest również pocynowanie odsłoniętych ścieżek na płytce.
Regulację napięcia końcowego należy wykonać potencjometrem PR1 po dołączeniu akumulatora, w warunkach realnej pracy. Dla pracy cyklicznej dokumentacja wskazuje 14,4–15 V, a dla pracy buforowej 13,5–13,8 V.
Prawidłowa kolejność podłączania jest istotna: najpierw przy odłączonym zasilaniu prostownika podłącza się akumulator do zacisków AKU + i -, a zasilanie prostownika można podłączyć dopiero wtedy, gdy brzęczyk nie sygnalizuje błędnej polaryzacji.
Uwaga: ładowarka pracuje z dużymi prądami oraz z transformatorem zasilanym z sieci. Należy zastosować przewody o odpowiednim przekroju, radiator dla elementów mocy, bezpieczne połączenia i obudowę chroniącą użytkownika przed elementami instalacji zasilającej.
Najczęściej zadawane pytania
AVT2715 A zawiera wyłącznie płytkę PCB do projektu ładowarki akumulatorów ołowiowych. Do uruchomienia układu należy samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do budowy impulsowej ładowarki akumulatorów ołowiowych 12 V o pojemności 10–200 Ah, z kontrolą napięcia końcowego i sygnalizacją błędnego podłączenia biegunów.
Nie. Dokumentacja podaje, że ładowarka nie ma ogranicznika prądu ładowania, a maksymalny prąd jest wyznaczony przez transformator oraz ewentualne elementy ograniczające w obwodzie.
Nie. Praca ładowarki jest realizowana przez układ TL431, przerzutnik CMOS 4013 oraz elementy dyskretne, bez mikrokontrolera i bez programu.
Dokumentacja zaleca transformator 17 VAC. Układ elektroniczny ładowarki jest zasilany z ładowanego akumulatora, dlatego bez podłączonego akumulatora tranzystor szeregowy T3 nie zostanie otwarty.
