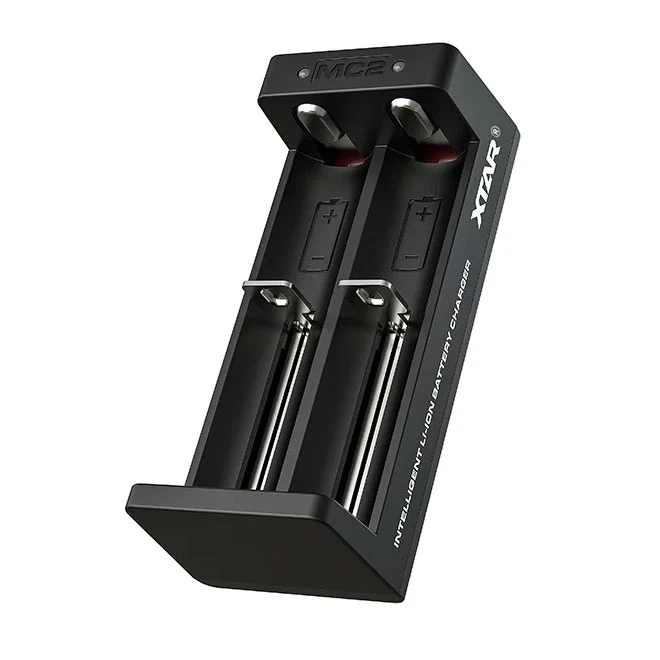

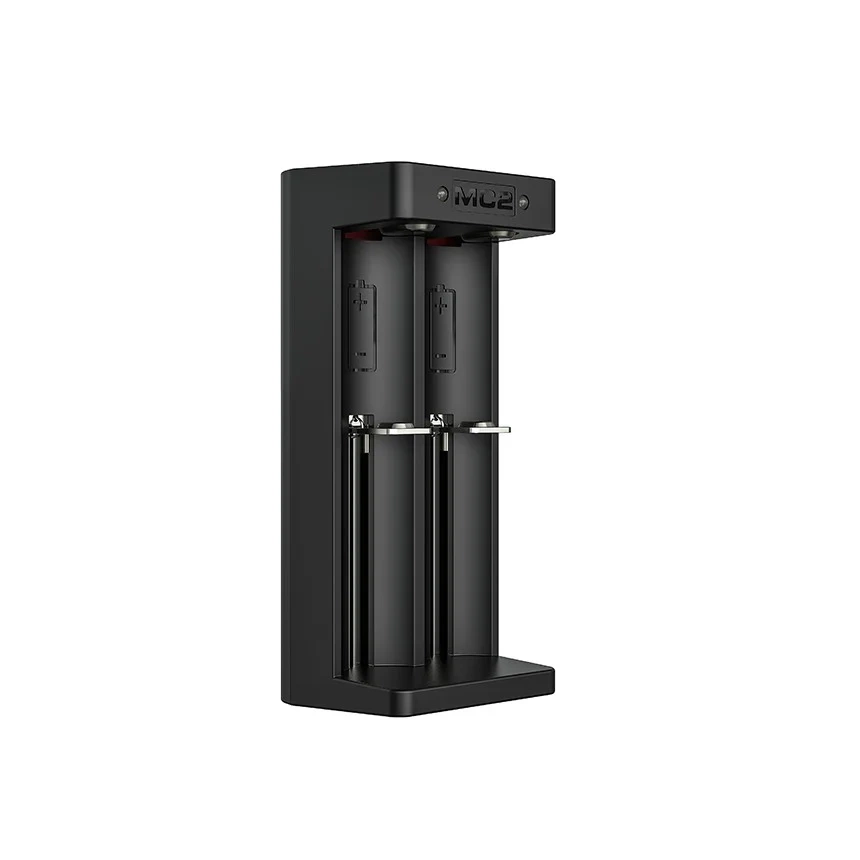

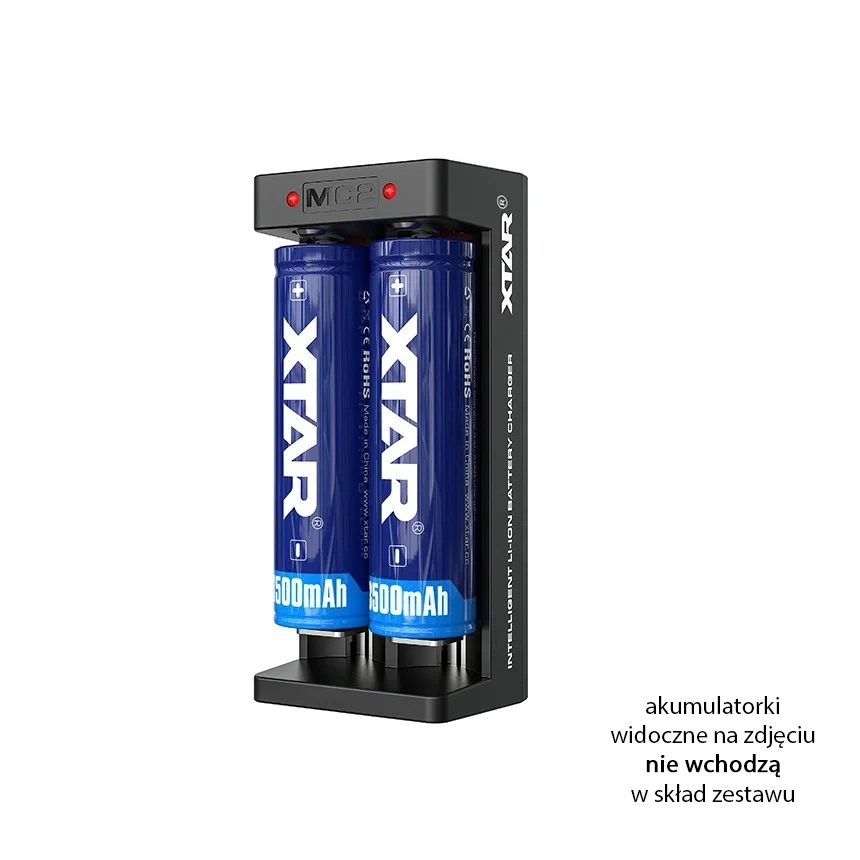

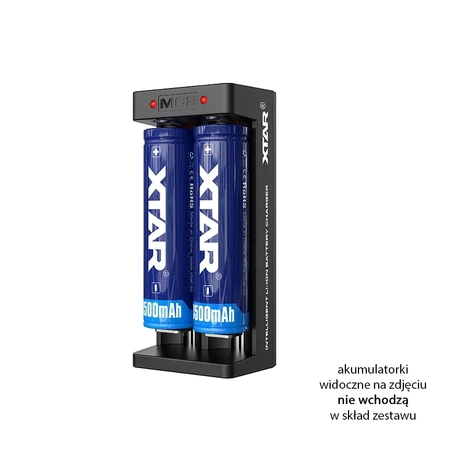

Dwukanałowa ładowarka do ogniw litowo-jonowych

Ładowarka procesorowa na jedno lub dwa ogniwa litowo-jonowe 3,6-3,7 V, zabezpieczone i niezabezpieczone, w rozmiarach od 10440 po 26650. Wersja z gniazdem USB-C.

Kanały pracują niezależnie, więc ogniwa nie muszą mieć jednakowej pojemności ani stanu naładowania. Ładowarka reaktywuje też ogniwa rozładowane do zera.

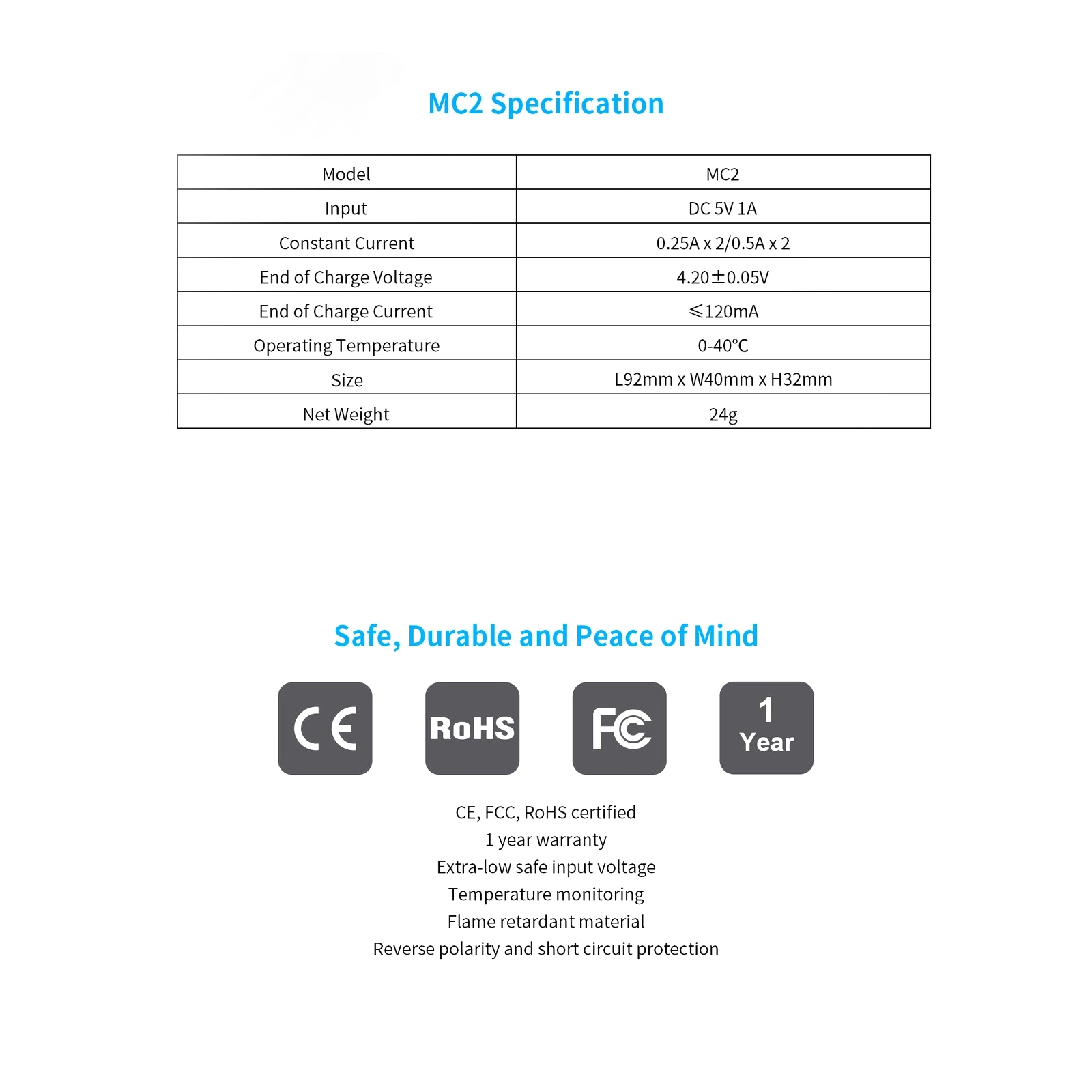

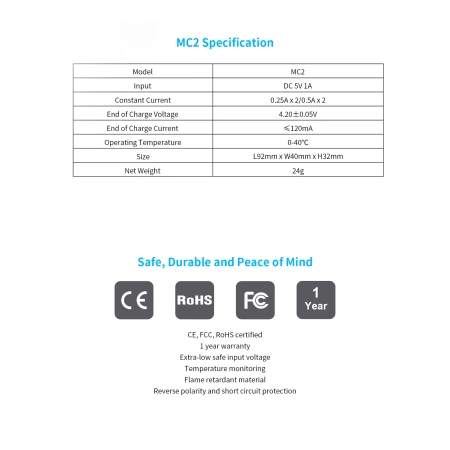

Specyfikacja techniczna

• obsługiwane technologie: Li-ion 3,6-3,7 V, zabezpieczone i niezabezpieczone
• liczba kanałów: 2 niezależne
• rozmiary: 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 22650, 25500, 26650
• metoda ładowania: TC/CC/CV sterowana procesorem

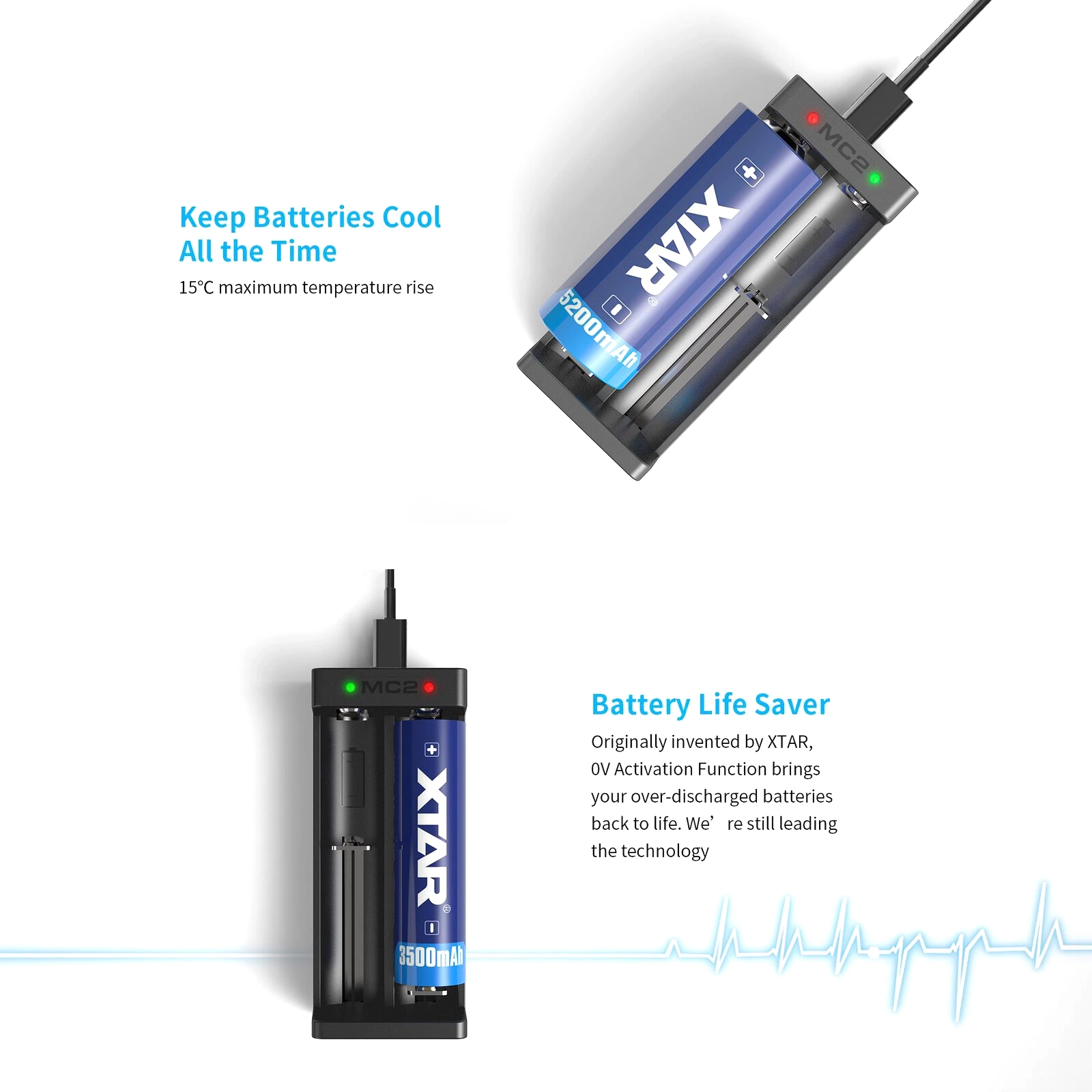

• reaktywacja: ogniwa rozładowane do 0 V

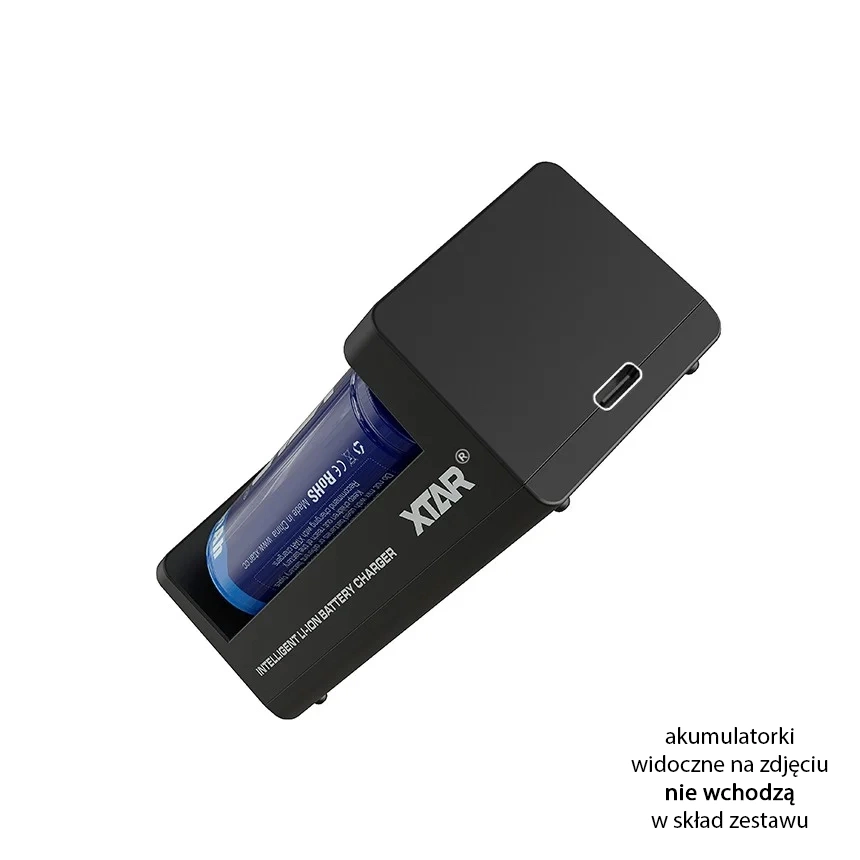

• zasilanie: USB-C, minimum 0,5 A
• zabezpieczenia: zwarciowe, termiczne, przed odwrotną polaryzacją

Co daje niezależność kanałów

W ładowarce z kanałami sprzężonymi ogniwa ładują się szeregowo albo wspólnym prądem, więc muszą być dobrane parami: ta sama pojemność, ten sam stan zużycia. Ogniwo słabsze kończy wcześniej i przez resztę cyklu jest przeładowywane.

Kanały niezależne prowadzą własny cykl dla każdego ogniwa i kończą go osobno. Pozwala to ładować równocześnie ogniwo 14500 i 26650, nowe obok używanego, bez wpływu jednego na drugie.

Ładowanie trójstopniowe TC, CC i CV zaczyna się od fazy wstępnej małym prądem, która podnosi napięcie ogniwa do bezpiecznego poziomu. Potem prąd jest stały aż do osiągnięcia 4,2 V, a na końcu napięcie zostaje utrzymane, a prąd sam opada. Ładowanie kończy się, gdy zejdzie poniżej progu terminacji.
