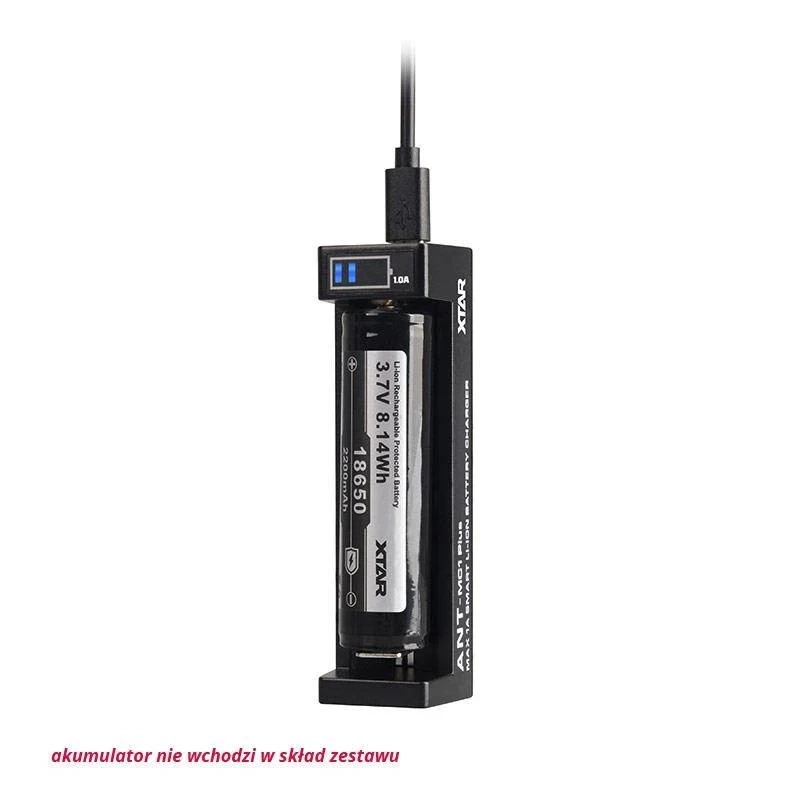

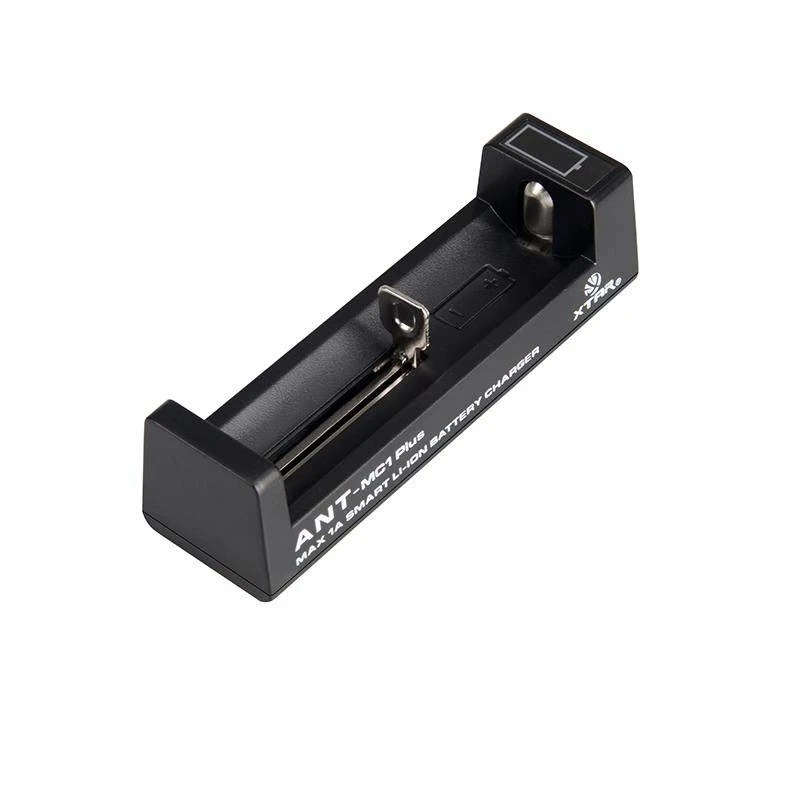

Jednokanałowa ładowarka z wyświetlaczem stanu ładowania

Ładowarka procesorowa na jedno ogniwo litowo-jonowe 3,6-3,7 V, zabezpieczone albo niezabezpieczone, w rozmiarach od 10440 po 26650. Wyświetlacz LED pokazuje postęp ładowania oraz aktualny prąd.

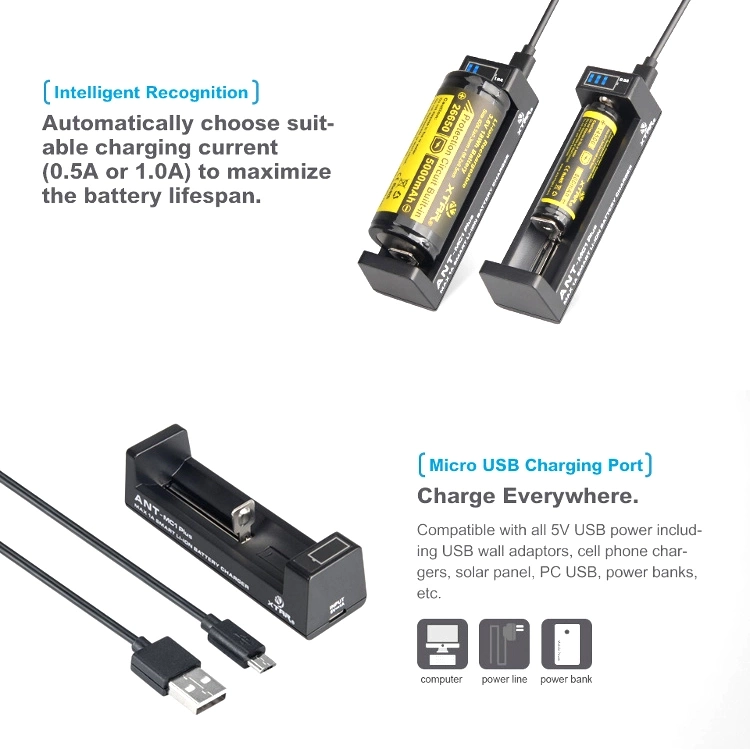

Prąd dobierany jest automatycznie na podstawie długości ogniwa: 0,5 A dla krótkich i 1 A dla dłuższych. Zasilanie z dowolnej ładowarki micro USB o wydajności co najmniej 0,5 A.

Specyfikacja techniczna

• obsługiwane technologie: Li-ion 3,6-3,7 V, zabezpieczone i niezabezpieczone
• liczba kanałów: 1

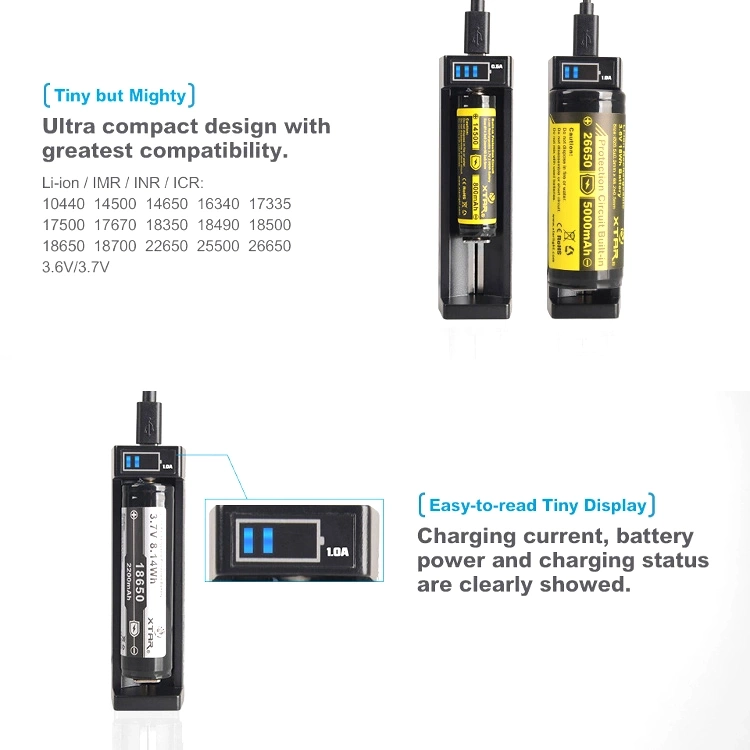

• rozmiary: 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 22650, 25500, 26650
• prąd ładowania: 0,5 A lub 1 A, dobierany automatycznie
• metoda ładowania: TC/CC/CV sterowana procesorem
• wyświetlacz: LED: stan naładowania i prąd

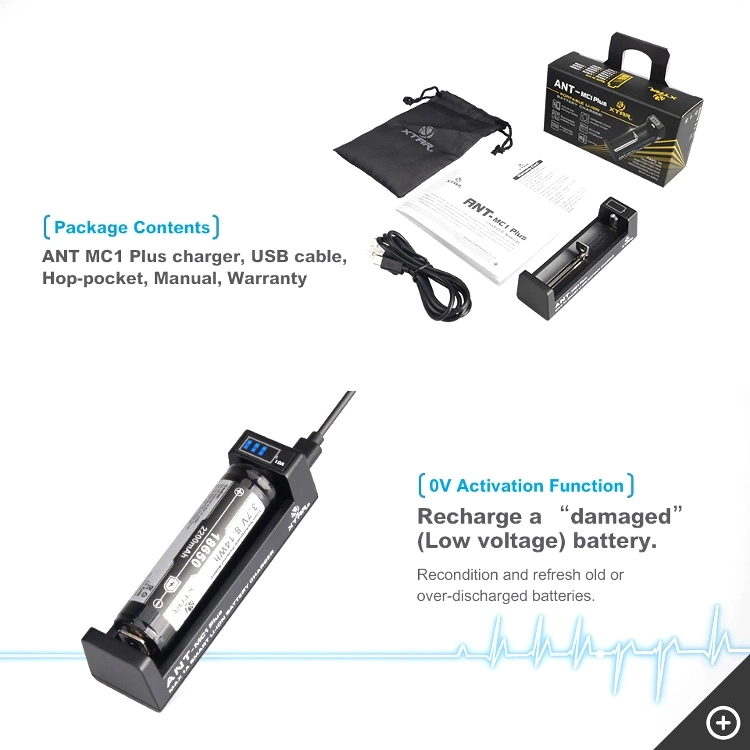

• reaktywacja: ogniwa rozładowane do 0 V

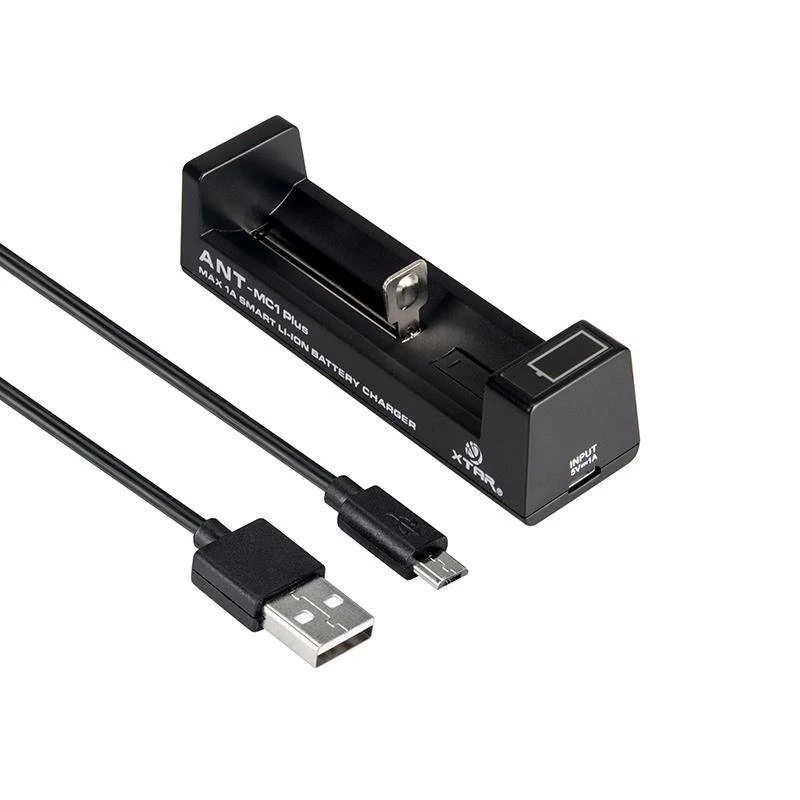

• zasilanie: micro USB, minimum 0,5 A
• zabezpieczenia: zwarciowe, termiczne, przed odwrotną polaryzacją

Dlaczego prąd zależy od długości ogniwa

Długość ogniwa jest w tym formacie dobrym przybliżeniem jego pojemności. Ogniwo 10440 ma rozmiar paluszka AAA i pojemność rzędu kilkuset miliamperogodzin, a 26650 nawet kilka tysięcy. Prąd 1 A byłby dla tego pierwszego dwukrotnie wyższy od jego pojemności na godzinę.

Automatyczny dobór eliminuje najczęstszy błąd przy ładowarkach z ręcznym wyborem: ustawienie wysokiego prądu dla małego ogniwa. Ceną jest brak możliwości wymuszenia wolniejszego ładowania długiego ogniwa.

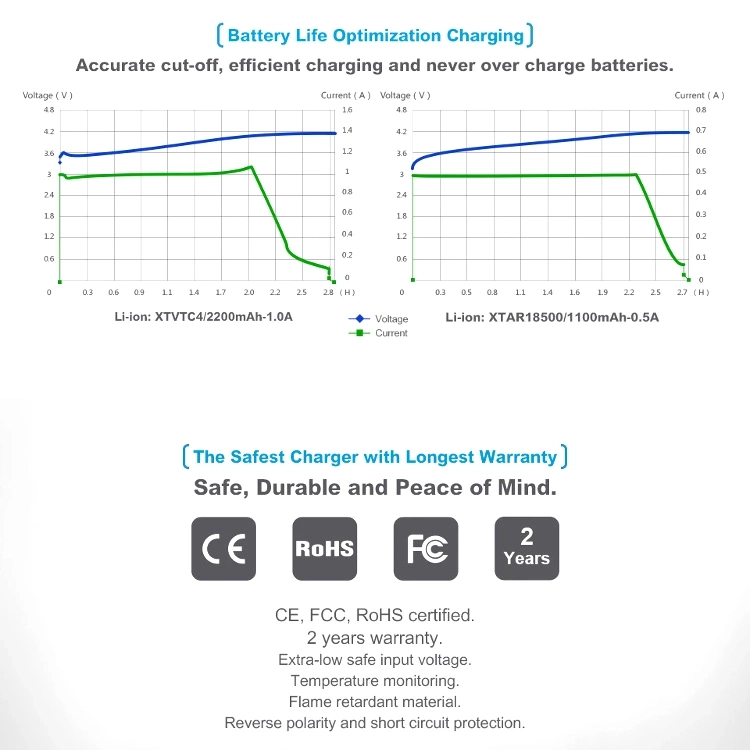

Ładowanie trójstopniowe TC, CC i CV zaczyna się od fazy wstępnej małym prądem, która podnosi napięcie ogniwa do bezpiecznego poziomu. Potem prąd jest stały aż do osiągnięcia 4,2 V, a na końcu napięcie zostaje utrzymane, a prąd sam opada. Ładowanie kończy się, gdy zejdzie poniżej progu terminacji.
