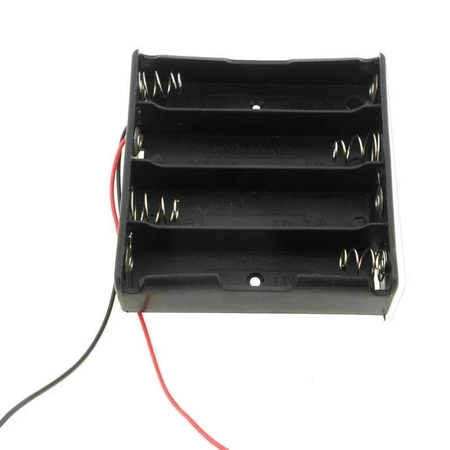

Koszyk na 4 ogniwa 18650

Koszyk mieszczący 4 ogniwa 18650 o napięciu 3,7 V każde.

Konstrukcja z tworzywa sztucznego, wyprowadzenia w postaci przewodów o długości około 15 cm.

Specyfikacja techniczna

• przeznaczenie: 4 ogniwa 18650
• napięcie ogniwa: 3,7 V
• wyprowadzenia: przewody, około 15 cm
• materiał: tworzywo sztuczne

Mocowanie ogniwa 18650 w koszyku

Ogniwo 18650 nie ma znormalizowanej długości: wersje z układem zabezpieczającym bywają o kilka milimetrów dłuższe od niezabezpieczonych. Koszyk musi więc kompensować tę różnicę, zwykle sprężyną po stronie ujemnej.

Drugi punkt to biegun dodatni. Ogniwa przemysłowe mają go płaski, konsumenckie często wypukły. Styk w koszyku przewidziano zwykle pod oba warianty, ale przy ogniwie z płaskim biegunem warto sprawdzić, czy dociska pewnie.

Koszyk ma dwa wyprowadzenia, więc ogniwa pracują w połączeniu szeregowym. Przy 4 ogniwach o napięciu 3,7 V daje to 14,8 V na wyjściu, przy pojemności równej pojemności pojedynczego ogniwa. Połączenie równoległe działałoby odwrotnie: napięcie zostałoby na poziomie 3,7 V, a zsumowałaby się pojemność.

Ogniwa nie wchodzą w skład zestawu.
