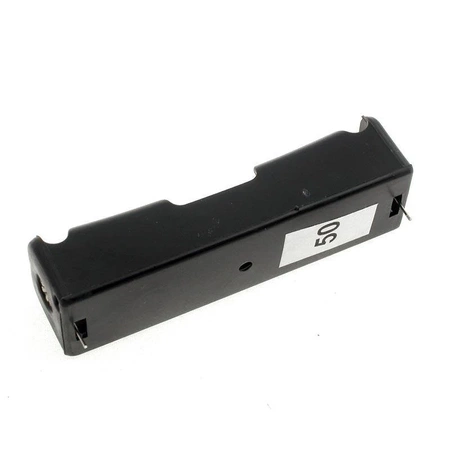

Koszyk na 1 ogniwo 18650

Koszyk mieszczący 1 ogniwo 18650 o napięciu 3,7 V. Konstrukcja ma sprężynę dociskową.

Konstrukcja z tworzywa sztucznego, wyprowadzenia do montażu przewlekanego w płytce.

Specyfikacja techniczna

• przeznaczenie: 1 ogniwo 18650
• napięcie ogniwa: 3,7 V
• wyprowadzenia: do druku
• materiał: tworzywo sztuczne

Mocowanie ogniwa 18650 w koszyku

Ogniwo 18650 nie ma znormalizowanej długości: wersje z układem zabezpieczającym bywają o kilka milimetrów dłuższe od niezabezpieczonych. Koszyk musi więc kompensować tę różnicę, zwykle sprężyną po stronie ujemnej.

Drugi punkt to biegun dodatni. Ogniwa przemysłowe mają go płaski, konsumenckie często wypukły. Styk w koszyku przewidziano zwykle pod oba warianty, ale przy ogniwie z płaskim biegunem warto sprawdzić, czy dociska pewnie.

Ogniwa nie wchodzą w skład zestawu.
