Czy styki są w komplecie?
Nie. To sam korpus z tworzywa. Styki BLT kupuje się osobno, po jednym na każdą pozycję — przy tym układzie potrzeba ich 8.

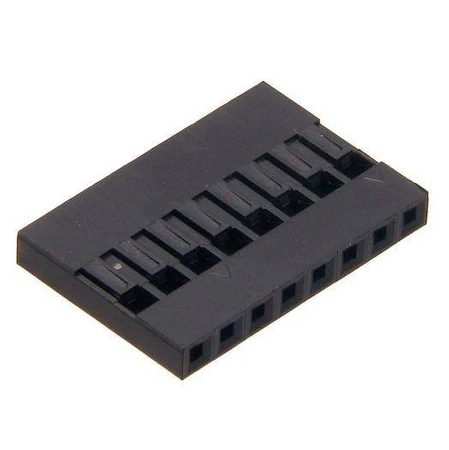

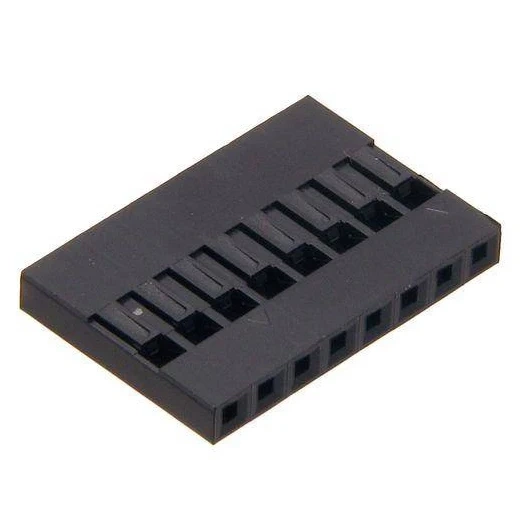

Korpus złącza BLS 8 pin, układ jednorzędowy, raster 2,54 mm, na przewód
Korpus złącza BLS na 8 pozycji, bez styków
Sam korpus z tworzywa, bez styków. Do skompletowania złącza potrzeba 8 styków serii BLT, zaciskanych na przewodach i wsuwanych w komory. To najczęstsze nieporozumienie przy tej grupie — element wygląda jak gotowe złącze, ale nim nie jest.
Układ jednorzędowy o rastrze 2,54 mm odpowiada standardowej listwie kołkowej goldpin. Korpus prowadzi styki i utrzymuje ich rozstaw, dzięki czemu połączenie da się wielokrotnie rozpinać.
Specyfikacja techniczna
- typ: korpus złącza BLS, bez styków
- liczba pozycji: 8
- układ: jednorzędowy
- raster: 2,54 mm
- montaż: na przewód
- wymagane styki: BLT, 8 sztuk
- zawartość: sam korpus, bez styków
- kolor: czarny
Najczęściej zadawane pytania
Jak osadzić styk w korpusie?
Styk zaciska się najpierw na przewodzie, a potem wsuwa do komory od strony wyjścia przewodów, aż zaskoczy zaczep. Wpychanie od strony czołowej odkształca sprężynę i styk przestaje trzymać.
Co zrobić, gdy styk trafi do złej komory?
Zaczep odchyla się cienkim wypychaczem albo szpilką wsuniętą wzdłuż styku od czoła obudowy. Styk wysuwa się wtedy tyłem, bez uszkodzenia korpusu.
Czym zacisnąć styki na przewodzie?
Szczypcami do styków otwartych typu open-barrel. Zacisk obejmuje osobno żyłę i osobno izolację, dzięki czemu szarpnięcie za przewód nie przenosi się na połączenie elektryczne.
Do czego pasuje ten korpus?
Do listew kołkowych goldpin o rastrze 2,54 mm w układzie jednorzędowy. Liczba pozycji musi się zgadzać — korpusy o różnej liczbie pinów nie są zamienne.
