Korektor graficzny audio 5-kanałowy equalizer - KIT AVT 2490
- Korektor graficzny 5-pasmowy pozwala regulować pasma 100 Hz, 330 Hz, 1 kHz, 3,3 kHz i 10 kHz w torze audio. AVT2490 B to KIT DIY z płytką PCB i elementami do lutowania.
Korektor graficzny audio 5-pasmowy - KIT DIY AVT2490
Zestaw elementów do wykonania 5-pasmowego korektora graficznego audio z regulacją około ±12 dB.
Equalizer do korekcji charakterystyki toru audio
AVT2490 to 5-pasmowy korektor graficzny, który pozwala wyrównać charakterystykę częstotliwościową systemu elektroakustycznego. Regulacja obejmuje pasma 100 Hz, 330 Hz, 1 kHz, 3,3 kHz i 10 kHz.
Moduł może pracować jako samodzielny korektor albo jako część większego urządzenia audio. Dokumentacja przewiduje potencjometry montażowe, ale dopuszcza także podłączenie potencjometrów obrotowych lub suwakowych krótkimi przewodami. Wersja B obejmuje płytkę PCB oraz elementy przewidziane do samodzielnego montażu.
Karta techniczna
AVT2490
Korektor graficzny z pięcioma punktami regulacji, wejściem i wyjściem audio oraz zasilaniem 12 V DC.
| Kod projektu | AVT2490 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | korektor graficzny audio, equalizer 5-pasmowy |
| Pasma regulacji | 100 Hz, 330 Hz, 1 kHz, 3,3 kHz, 10 kHz |
| Zakres regulacji | około ±12 dB |
| Zalecany poziom wejściowy | 100 mV–1 V |
| Układ operacyjny | OP07CP lub podobny |
| Potencjometry | PR1–PR5, 10 kΩ |
| Zasilanie | 12 V DC |
| Układ stereo | wymaga dwóch modułów AVT2490 |
| Wymiary płytki PCB | 92×47 mm |
Wersja

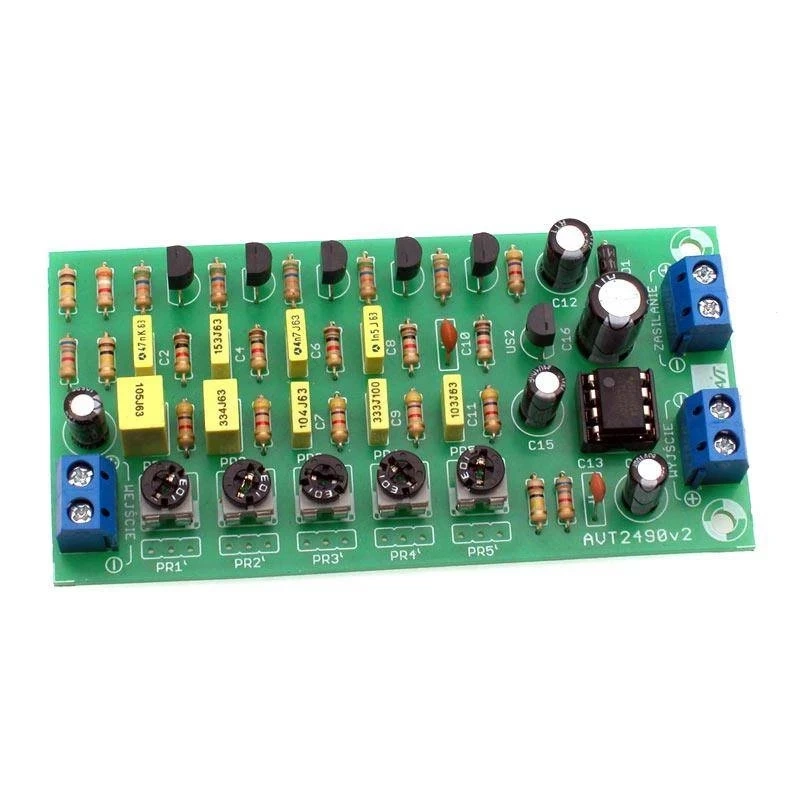

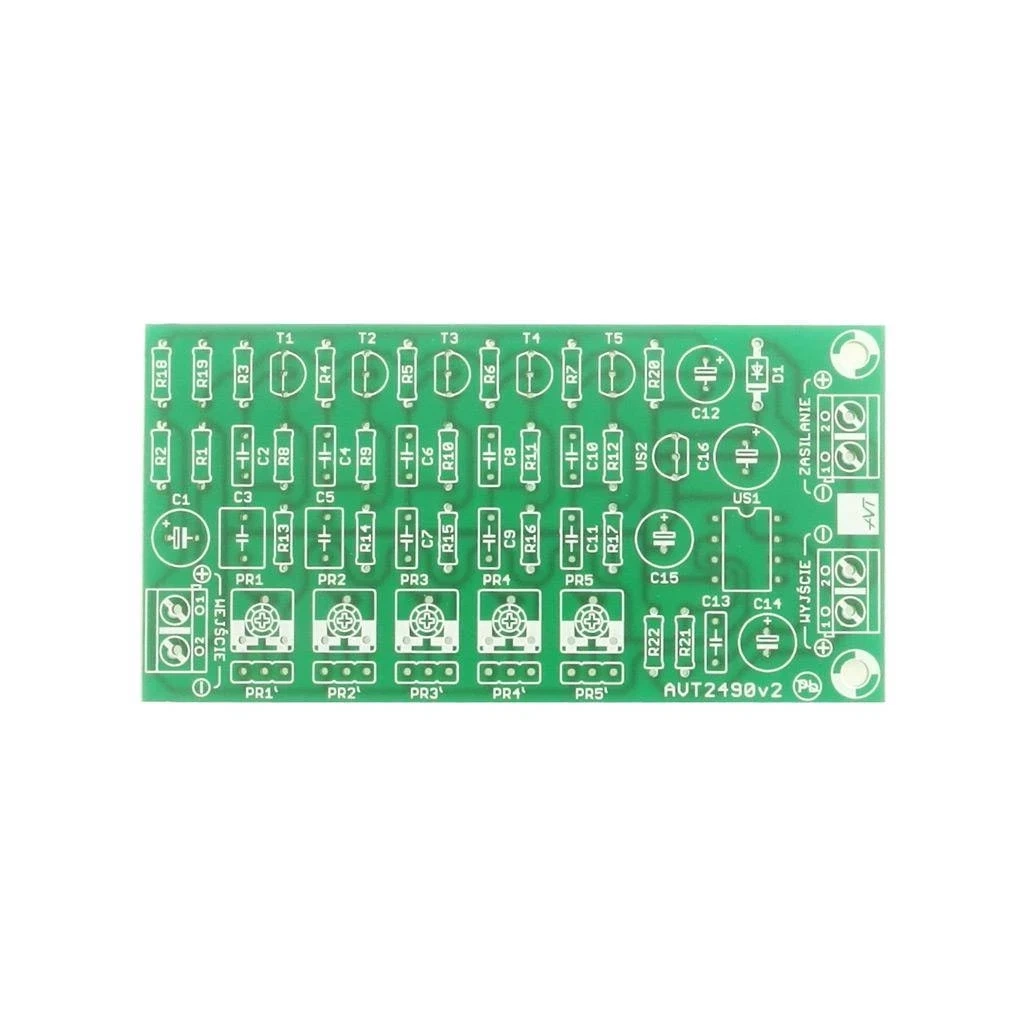

AVT2490 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania korektora graficznego audio.
Notes
Montaż należy prowadzić od najmniejszych elementów do największych. Układ scalony US1 należy włożyć do podstawki na końcu, po zmontowaniu całości.
Elementy wymagające kontroli orientacji to przede wszystkim kondensatory elektrolityczne, dioda oraz układ scalony US1. Poprawnie zmontowany moduł działa od razu i nie wymaga specjalnego uruchamiania.
Moduł jest przystosowany do potencjometrów montażowych. Można zastosować potencjometry obrotowe albo suwakowe, ale przewody do nich powinny być możliwie krótkie, do kilku centymetrów.
Do budowy korektora stereofonicznego potrzebne są dwa moduły. Sygnał podawany na wejście powinien mieć poziom około 100 mV–1 V.
Uwaga: zasilanie układu powinno wynosić 12 V DC. Przy mniejszym napięciu stabilizator US2 nie spełni swojej roli, co może pogorszyć pracę modułu przez zakłócenia z zasilania.
Najczęściej zadawane pytania
AVT2490 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania korektora graficznego audio.
Do korekcji brzmienia w sprzęcie audio własnej konstrukcji albo jako dodatek do istniejącej instalacji audio, gdy potrzebna jest regulacja pięciu zakresów częstotliwości.
Tak, ale do układu stereofonicznego potrzebne są dwa moduły AVT2490, ponieważ jeden moduł obsługuje jeden tor sygnałowy.
Nie. To analogowy korektor graficzny zbudowany z elementów dyskretnych oraz wzmacniacza operacyjnego.
Układ wymaga zasilania 12 V DC. Zastosowanie niższego napięcia jest niewłaściwe dla pracy stabilizatora US2 opisanej w dokumentacji.
