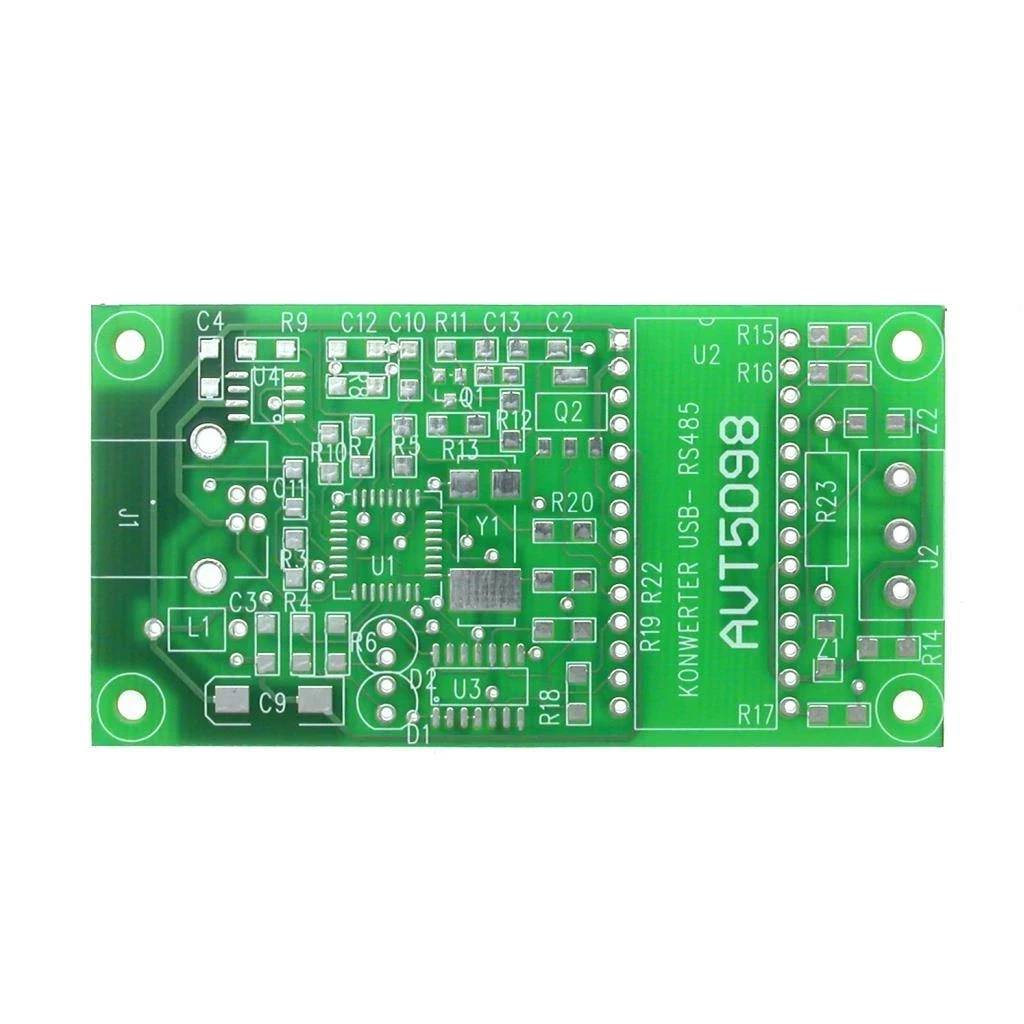

Konwerter USB-RS485 z separacją galwaniczną - PCB do projektu AVT 5098

zoom

Konwerter USB-RS485 z separacją galwaniczną - PCB do projektu AVT 5098

Płytka PCB AVT5098 do konwertera USB-RS485 z separacją galwaniczną. Projekt z FT8u232AM i MAX1480B do transmisji półdupleksowej, automatyki, warsztatu i minisieci RS485. Wymiary PCB 77×40 mm, elementy osobno.

Konwerter USB-RS485 z separacją galwaniczną – płytka PCB AVT5098

Płytka drukowana do budowy izolowanego konwertera USB-RS485 do transmisji danych w automatyce, warsztacie i minisieciach RS485.

USB do RS485 z ochroną portu komputera

AVT5098 A to płytka PCB do budowy konwertera USB-RS485 z separacją galwaniczną. Projekt pozwala podłączyć komputer PC do magistrali RS485 i ogranicza ryzyko uszkodzenia portu USB przy pracy z oddalonymi urządzeniami, różnicami potencjałów mas oraz zakłóceniami w linii transmisyjnej.

Układ wykorzystuje interfejs USB FT8u232AM oraz izolowany transceiver MAX1480B z przetwornicą DC/DC, blokiem RS485 i szybkimi transoptorami. Konwerter pracuje w transmisji półdupleksowej i sprawdza się w systemach automatyki, akwizycji danych, sterowania oraz przy uruchamianiu własnych urządzeń z RS485.

USB ↔ RS485 Płytka do budowy konwertera między komputerem PC a magistralą RS485

Separacja galwaniczna MAX1480B z izolacją sygnałów i przetwornicą DC/DC

Płytka 77×40 mm Wariant PCB do samodzielnego skompletowania elementów

Karta techniczna
AVT5098

AVT5098 to projekt izolowanego konwertera USB-RS485 do pracy z półdupleksową magistralą RS485. Płytka obejmuje część USB, izolowany interfejs liniowy, sterowanie kierunkiem transmisji i zabezpieczenia linii.

Kod projektu	AVT5098
Wersja	A – płytka drukowana PCB
Typ układu	konwerter USB-RS485 z separacją galwaniczną
Transmisja RS485	półdupleksowa
Układ USB	FT8u232AM
Izolowany interfejs RS485	MAX1480B
Logika sterująca	74HC132
Pamięć EEPROM	93C46
Sterowanie kierunkiem	TXDEN oraz DTR
Zabezpieczenie linii	transile Transguard 18 V i rezystor ograniczający prąd
Terminator linii	120 Ω / 0,5 W, montowany zależnie od konfiguracji magistrali
Złącze USB	USB typu B
Złącze RS485	zacisk śrubowy do druku
Zasilanie	z magistrali USB
Wymiary płytki PCB	77×40 mm

Pobierz dokumentację PDF

Wersja

AVT5098 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Projekt występuje wyłącznie jako płytka do samodzielnej budowy izolowanego konwertera USB-RS485.

Wykaz elementów

R1, R2: 10 Ω 0805
R3: 1,5 kΩ 1206
R4, R6: 220 Ω 1206
R5: 470 Ω 1206
R7, R8, R11, R13, R22: 100 kΩ 1206
R9: 10 kΩ 1206
R10, R16: 2,2 kΩ 1206
R12: 470 kΩ 1206
R14: 100 Ω 1206
R15, R19: 3 kΩ 1206
R17, R20: 200 Ω 1206
R18: 510 Ω
R23: 120 Ω / 0,5 W, przewlekany
C1, C13: 10 nF 0805
C2, C3, C4, C10, C12: 100 nF 1206
C9: tantalowy 47 µF / 10 V, 7343
C11: 33 nF 1206
D1, D2: diody LED
Q1: PNP bipolarny SMD, np. BC857
Q2: MOSFET-P SMD, np. BSP171
U1: FT8u232AM
U2: MAX1480B
U3: 74HC132
U4: 93C46
Z1, Z2: transile Transguard 18 V 1206
J1: gniazdo USB typu B
ZAC1: zacisk śrubowy do druku
Opcjonalnie: podstawka precyzyjna DIL 28/600
Obwód opóźniający RC: R21 2,2 kΩ 1206 oraz element opisany na płytce jako R24, w praktyce 47 nF 1206

Notes

Konwerter jest zasilany z magistrali USB, ale wymaga wydajności prądowej większej niż podstawowe 100 mA. Do stabilnej pracy najlepiej używać huba USB z własnym zasilaniem lub portu zapewniającego odpowiedni zapas prądu.

Rezystor terminujący R23 należy montować wtedy, gdy konwerter znajduje się na końcu linii RS485. W krótkich połączeniach i przy niższych szybkościach transmisji terminacja może wymagać praktycznego sprawdzenia w konkretnej instalacji.

Wartości rezystorów współpracujących z MAX1480 zależą od zastosowanej odmiany układu. Powyższy wykaz odpowiada konfiguracji z MAX1480B; przy innych wersjach należy dobrać elementy zgodnie z dokumentacją układu.

Uwaga: konwerter pracuje z linią RS485, która może łączyć urządzenia oddalone od siebie i zasilane z różnych instalacji. Przed podłączeniem sprawdź konfigurację magistrali, terminację, ekranowanie przewodu oraz dopuszczalne warunki pracy urządzeń w sieci.
