Konwerter USB na UART do połączenia mikrokontrolera z komputerem

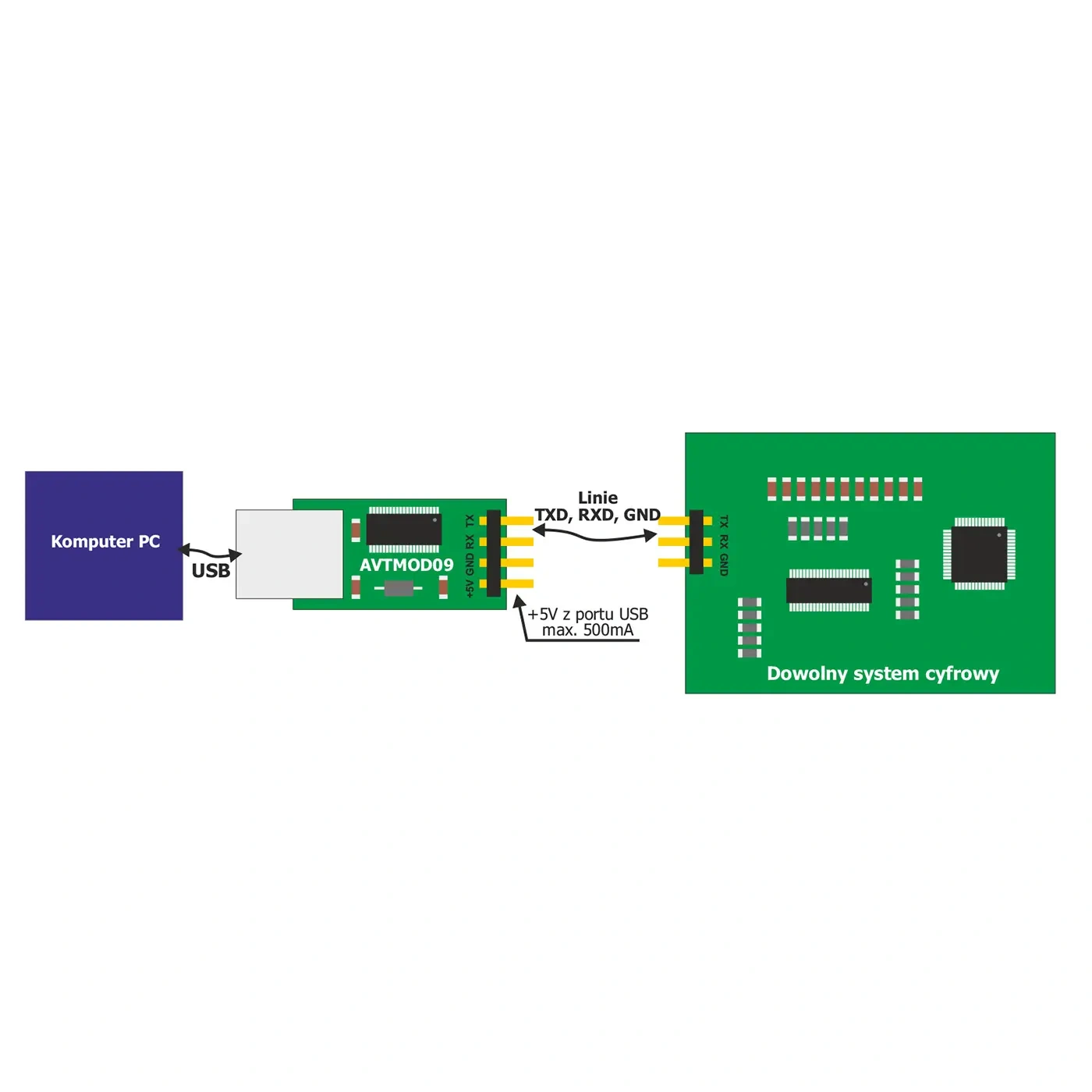

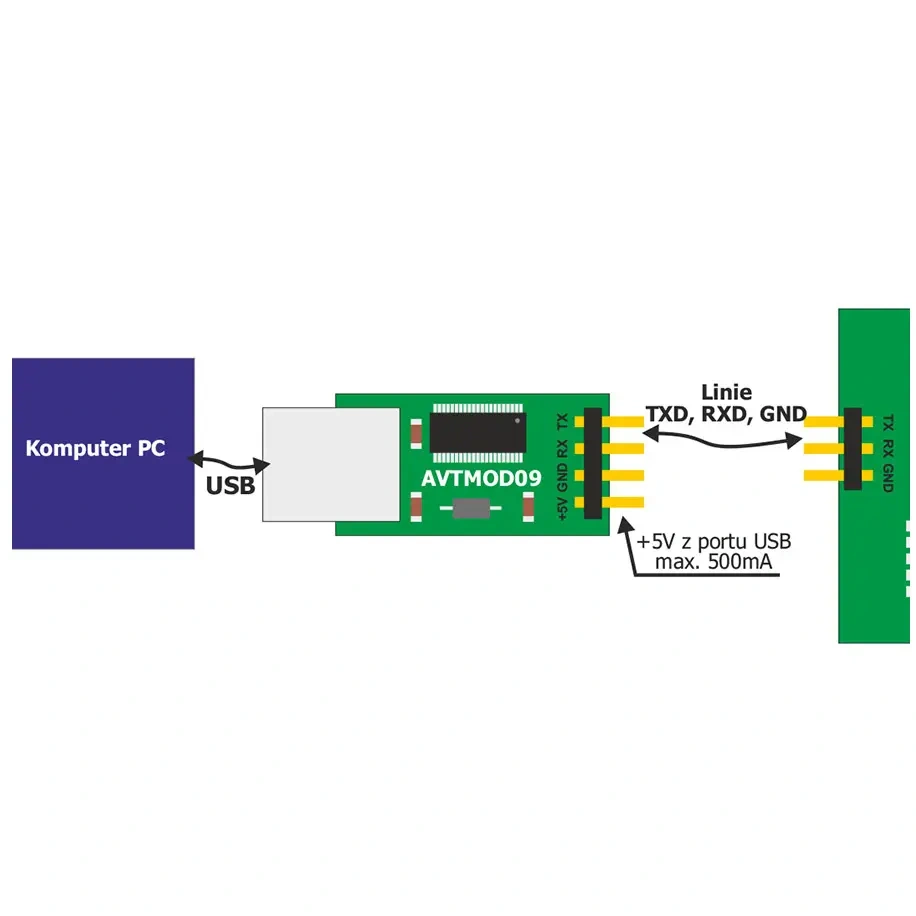

AVT MOD09 pośredniczy w wymianie danych między komputerem wyposażonym w USB a dowolnym systemem cyfrowym wyposażonym w UART. Od strony komputera zgłasza się jako wirtualny port szeregowy COM, od strony urządzenia udostępnia linie TxD i RxD w poziomach TTL. Sercem modułu jest układ FT232RL, dla którego sterowniki emulujące port szeregowy są dostępne dla Windows, macOS i Linuksa.

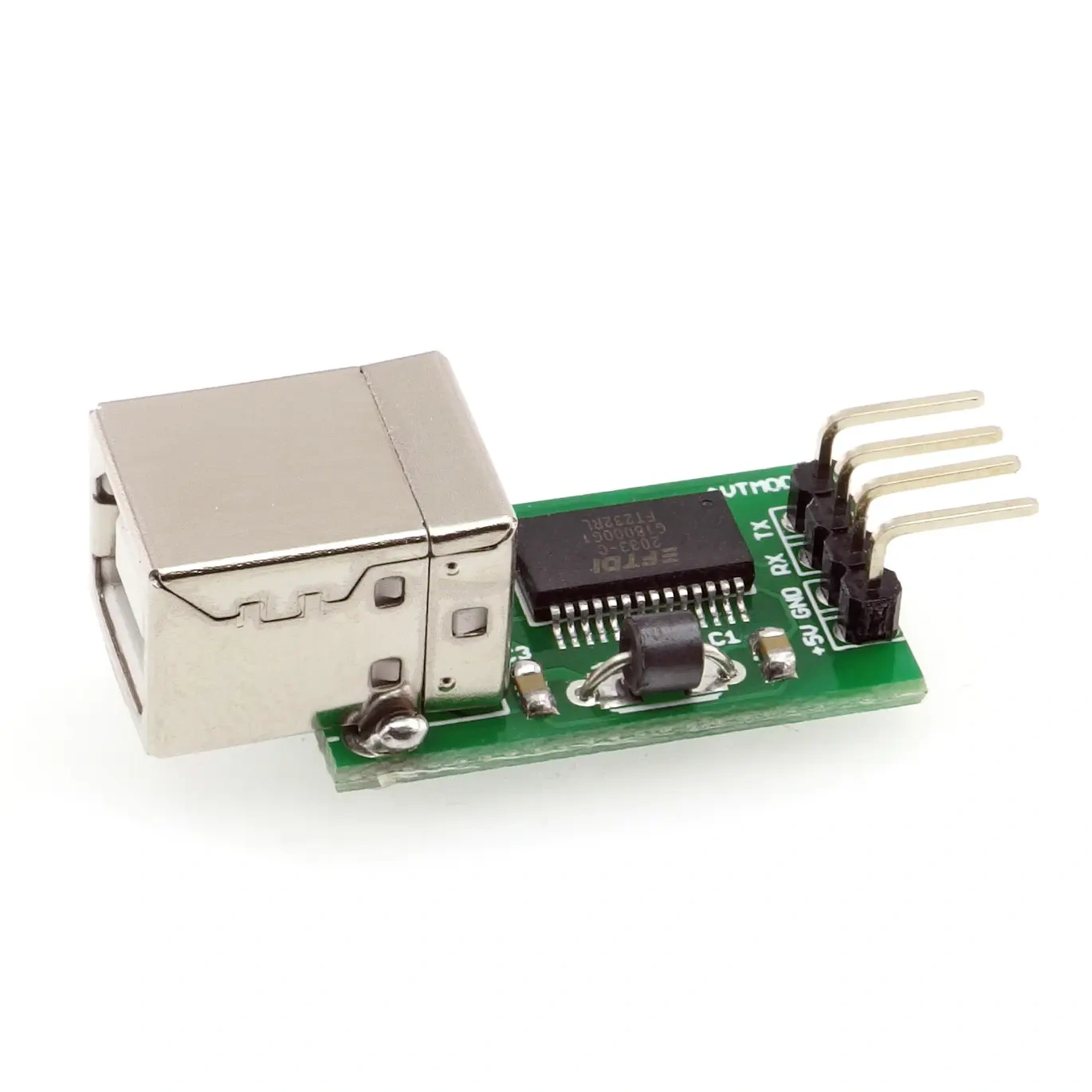

Płytka ma wymiary 15 x 27 mm, gniazdo USB typu B i cztery wyprowadzenia goldpin opisane TX, RX, GND i +5V. Ostatnie z nich wyprowadza zasilanie z portu USB, więc podłączany układ może pobierać z niego prąd. Przewód USB jest w zestawie.

Specyfikacja techniczna

• układ: FT232RL
• interfejs po stronie urządzenia: UART w poziomach TTL, linie TxD i RxD
• interfejs po stronie komputera: USB 1.1 i 2.0 w trybie Full Speed, wirtualny port COM
• prędkość transmisji: od 300 bd do 1 Mbd
• bufory: 256 B odbiorczy, 128 B nadawczy
• format ramki: 7 lub 8 bitów danych, 1 lub 2 bity stopu, parzystość do wyboru
• wyprowadzenia: goldpin TX, RX, GND, +5V
• pamięć EEPROM: własne numery VID, PID i numer seryjny
• wymiary płytki: 15 x 27 mm
• zasilanie: z portu USB

W zestawie

• moduł AVT MOD09
• przewód USB A-B

Poziomy TTL a RS232 - co jest po której stronie

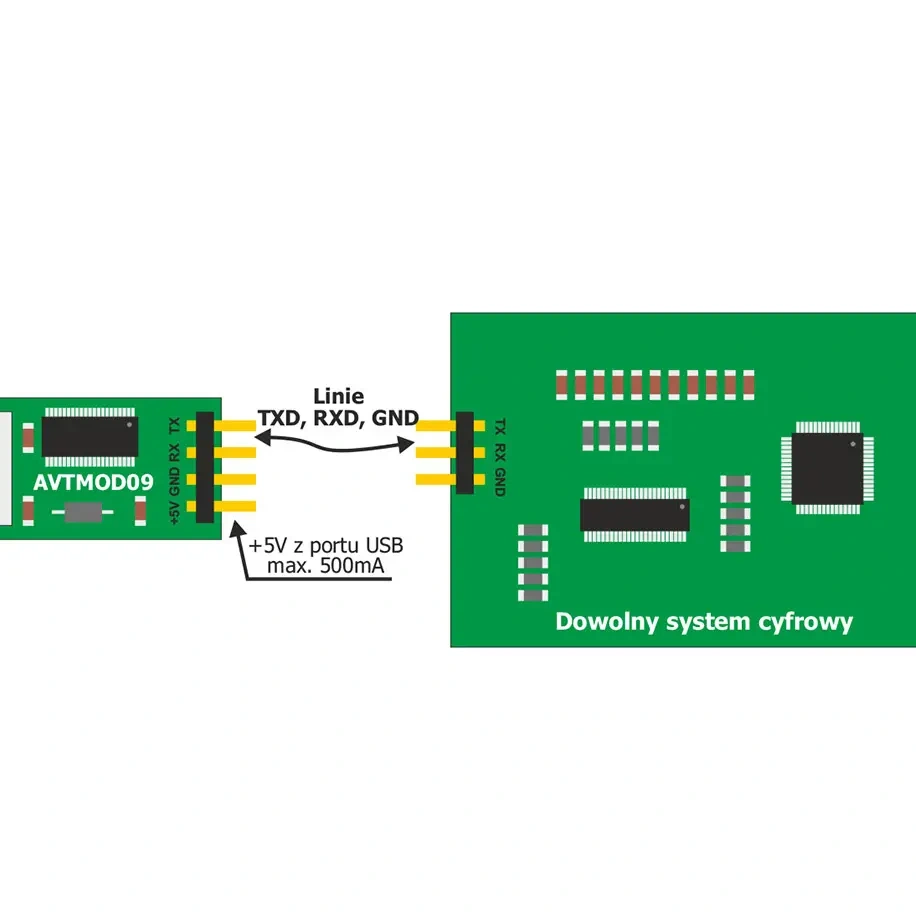

Nazwa RS232 pojawia się przy tym module w znaczeniu portu szeregowego, który komputer widzi po instalacji sterownika. Fizyczne wyprowadzenia po stronie urządzenia pracują w poziomach TTL, takich jak wyjścia UART mikrokontrolera. Linie TX i RX łączy się bezpośrednio z mikrokontrolerem, bez układów dopasowujących - tak przetestowano moduł z zestawami AVT389, AVT966, AVT927, AVT953, AVT570, AVT527, AVT5186, AVT3500 i AVT3505.

Oznacza to jedno ograniczenie: urządzenie ze złączem RS232 o pełnych poziomach napięciowych wymaga między sobą a tym modułem konwertera poziomów. Moduł zastępuje port szeregowy komputera dla układów z UART, nie dla urządzeń z klasycznym złączem DB9.

Co trzeba zrobić samodzielnie

Moduł jest zmontowany i uruchomiony, ale nie ma obudowy ani złącz śrubowych. Wyprowadzenia goldpin łączy się przewodami lub wpina w płytkę stykową. Do uruchomienia trzeba zainstalować sterownik wirtualnego portu COM. Dodatkowe funkcje układu FT232, w tym zapis własnych identyfikatorów w pamięci EEPROM, wymagają programu narzędziowego producenta układu.

Najnowszą wersję sterowników udostępnia producent układu FT232: ftdichip.com/drivers/vcp-drivers/ (przekierowanie na stronę zewnętrzną)
