Konwerter USB na RS485 z pełną separacją galwaniczną

AVT MOD14 podłącza magistralę RS485 do komputera przez port USB, tak jak AVTMOD03, ale z jedną istotną różnicą: obwód USB jest w pełni odseparowany galwanicznie od strony RS485. Komputer zgłasza urządzenie jako wirtualny port COM, więc do obsługi wystarczy dowolna aplikacja obsługująca transmisję szeregową.

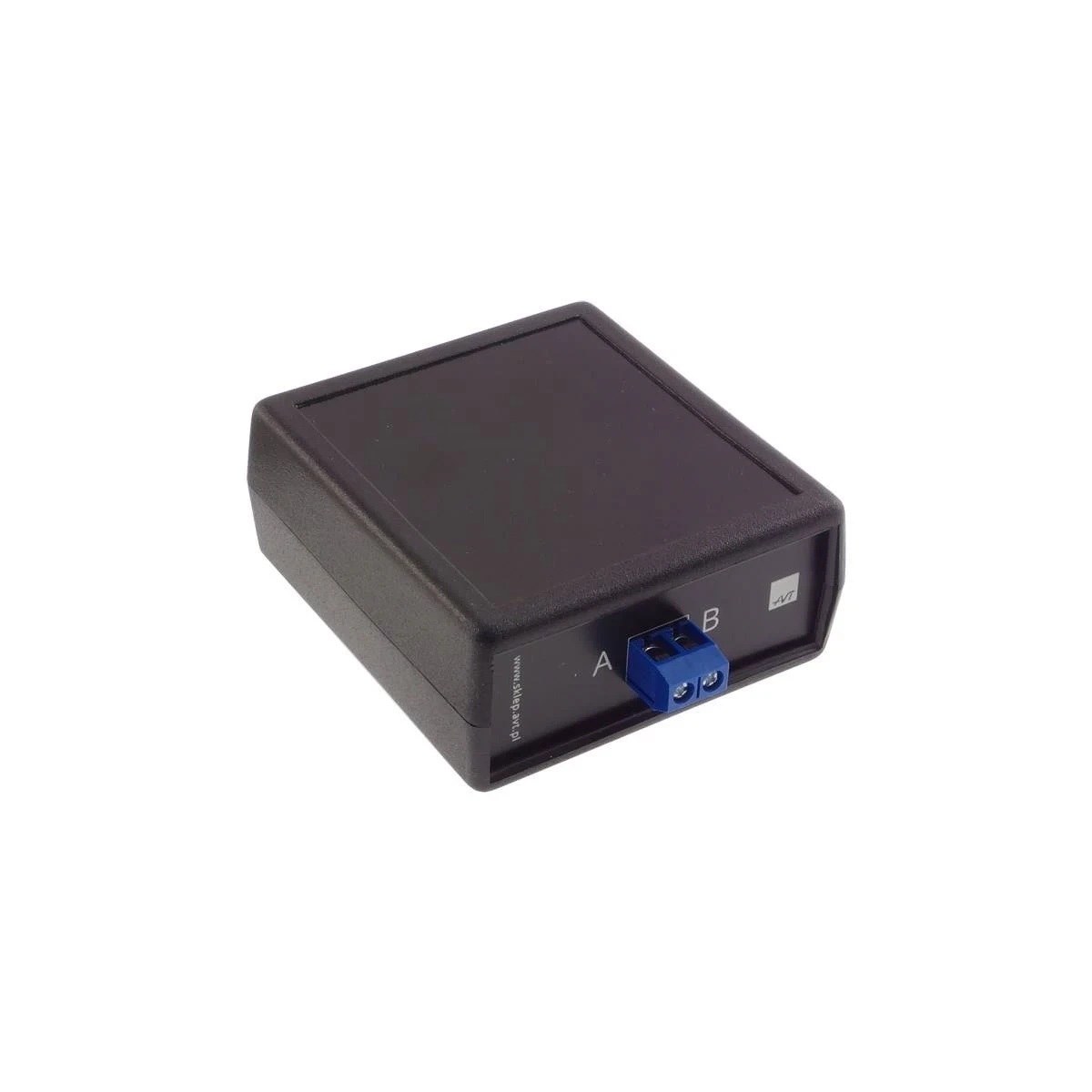

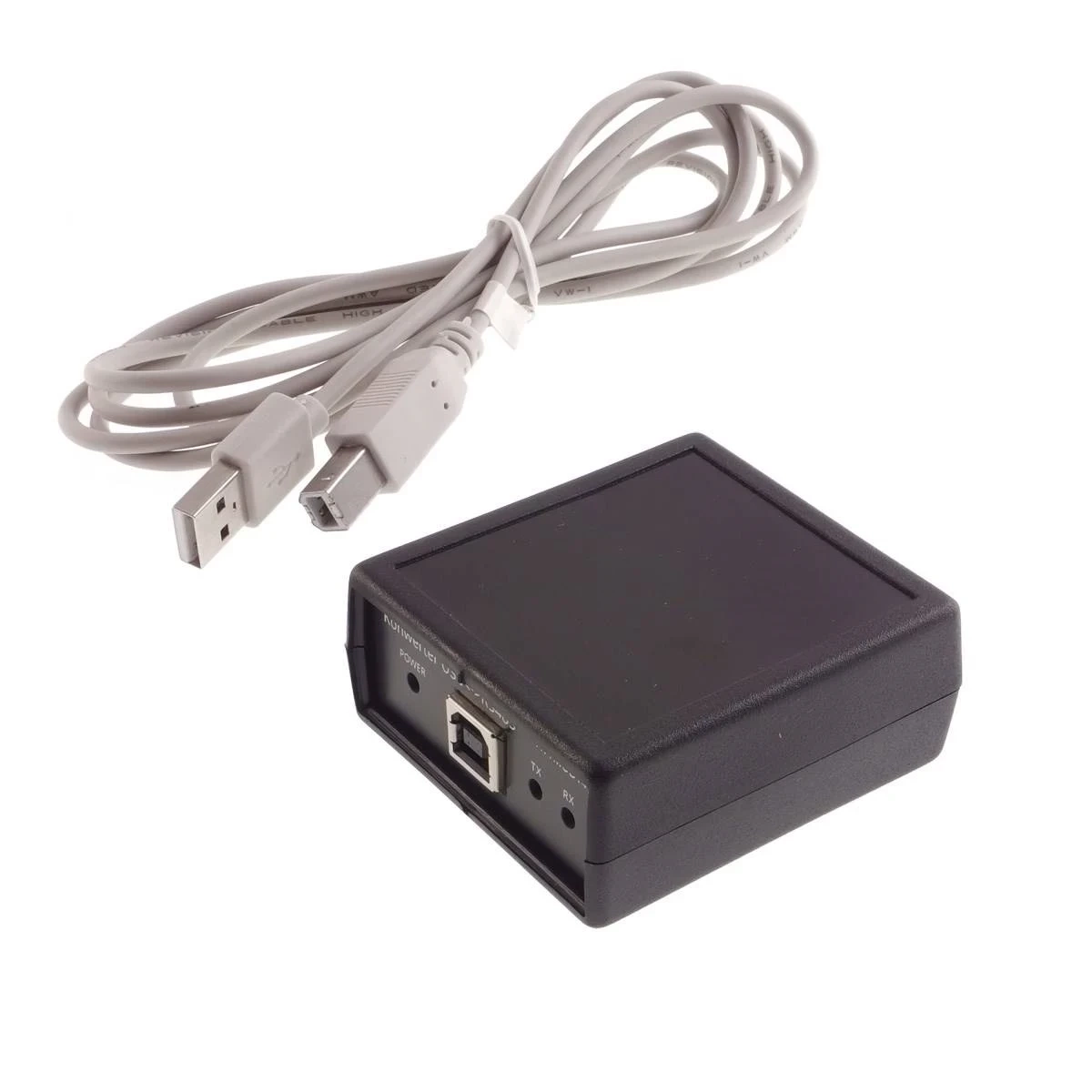

Moduł pracuje w czarnej obudowie z trzema diodami sygnalizującymi zasilanie oraz transmisję w obu kierunkach. Do komputera prowadzi gniazdo USB typu B, przewód jest w zestawie.

Specyfikacja techniczna

• interfejs RS485: dwuprzewodowy, magistrala wspólna dla wielu urządzeń
• separacja: pełna separacja galwaniczna obwodu USB od RS485
• interfejs komputerowy: USB typu B, wirtualny port COM
• sygnalizacja: diody POWER, TX, RX
• maksymalna prędkość transmisji: 128 kbps
• maksymalna długość magistrali: 1200 m
• w zestawie: przewód USB

Czym ten moduł różni się od zwykłego konwertera USB-RS485

W konwerterze bez separacji masa portu USB i masa magistrali RS485 są tym samym punktem elektrycznym. Działa to bez problemu, dopóki wszystkie urządzenia na magistrali dzielą wspólny punkt odniesienia. W instalacjach, gdzie urządzenia zasilane są z różnych źródeł albo magistrala biegnie między odległymi punktami instalacji, masy mogą się nieznacznie różnić potencjałem.

Separacja galwaniczna eliminuje ten problem u źródła - obwód USB komunikuje się ze stroną RS485 bez bezpośredniego połączenia elektrycznego mas, transformatorowo lub optycznie. Komputer pozostaje elektrycznie niezależny od tego, co dzieje się na magistrali.

Co trzeba zrobić samodzielnie

Moduł jest zmontowany i uruchomiony fabrycznie. Do pracy wystarczy zainstalować sterownik wirtualnego portu COM i podłączyć magistralę RS485 do złącza. Komunikacją zajmuje się dowolna aplikacja obsługująca port szeregowy - moduł sam z siebie nie wysyła ani nie interpretuje danych.

Najnowszą wersję sterowników udostępnia producent układu FT232: ftdichip.com/drivers/vcp-drivers/ (przekierowanie na stronę zewnętrzną)
