Czy potrzebna jest karta rozszerzeń w komputerze?
Nie. Konwerter podłącza się do zwykłego portu USB i po instalacji sterownika pojawia się w systemie jako dodatkowy port COM.
Konwerter USB na RS485, magistrala do 1200 m, AVT MOD03
Konwerter USB na RS485 do podłączenia magistrali do komputera
AVT MOD03 podłącza magistralę komunikacyjną RS485 do komputera przez port USB. Po instalacji sterownika komputer widzi moduł jako wirtualny port szeregowy COM, więc do komunikacji z urządzeniami na magistrali wystarczy dowolna aplikacja obsługująca transmisję szeregową.

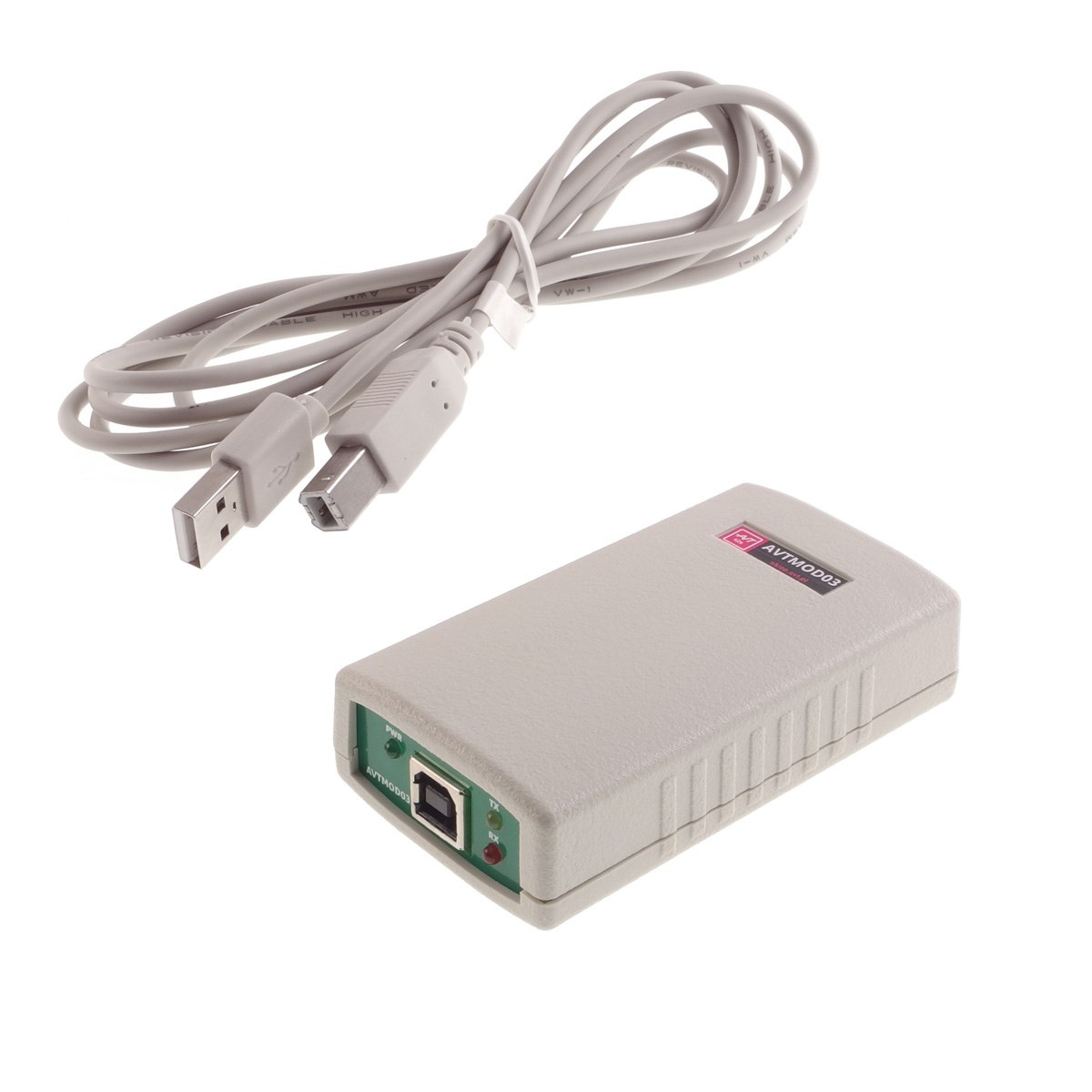

Moduł pracuje w obudowie z trzema diodami: PWR sygnalizuje zasilanie, TX i RX pokazują ruch danych w obu kierunkach. Do komputera prowadzi gniazdo USB typu B, przewód jest w zestawie.
Specyfikacja techniczna

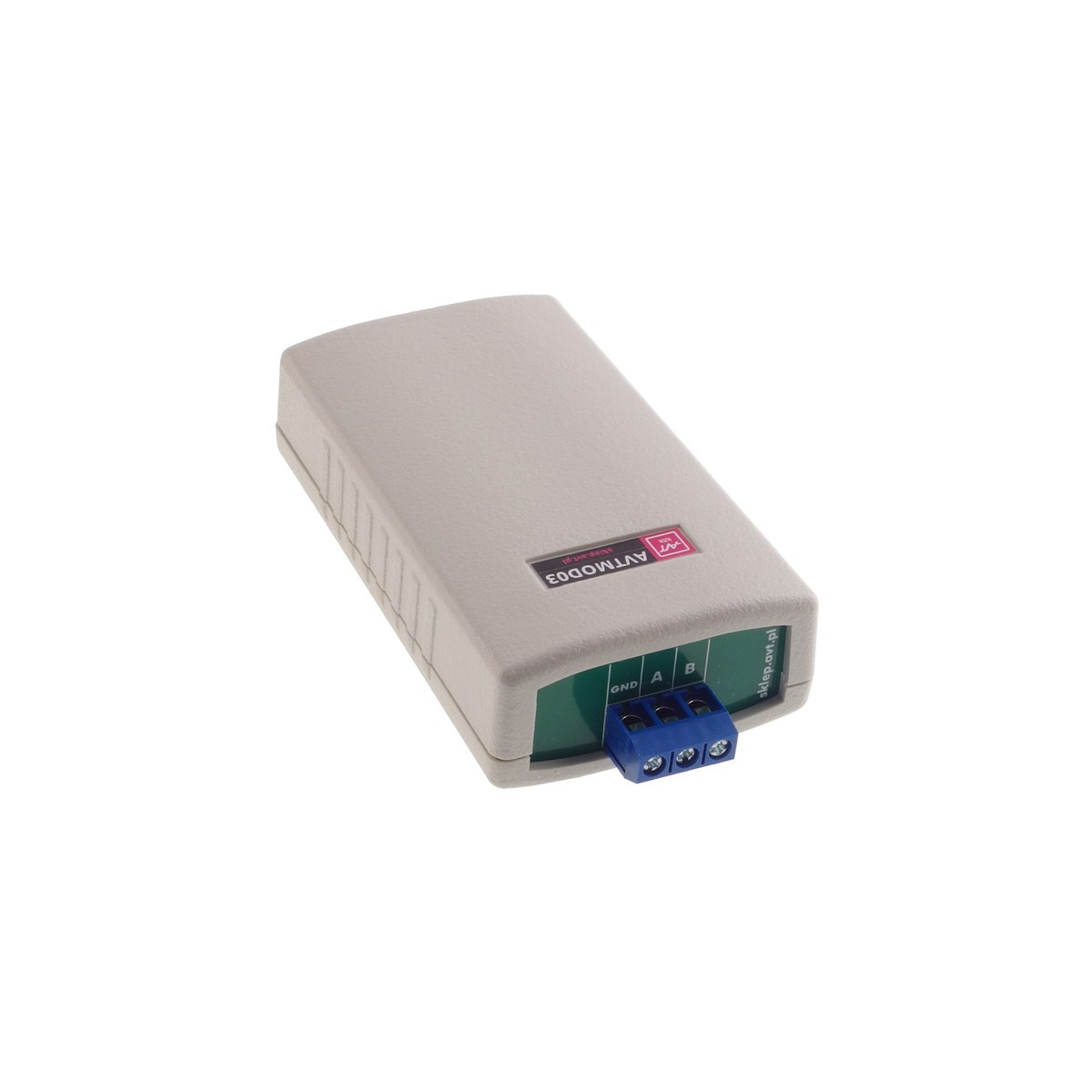

- interfejs RS485: dwuprzewodowy, magistrala wspólna dla wielu urządzeń
- interfejs komputerowy: USB typu B, wirtualny port COM
- maksymalna długość magistrali: 1200 m
- sygnalizacja: diody PWR, TX, RX
- sterowniki: Windows, macOS, Linux
- zasilanie: z portu USB
W zestawie
- konwerter AVT MOD03 w obudowie
- przewód USB A-B
Konwerter jako element systemu Klocki RS485
Moduł jest wejściem do systemu zdalnego sterowania, w którym po jednej magistrali dwuprzewodowej komputer komunikuje się z kartami wykonawczymi i pomiarowymi. Dokumentacja wymienia w tej rodzinie karty przekaźników, triaków, wyjść i wejść cyfrowych, kartę ośmiu wejść analogowych oraz wyświetlacze LED i LCD. Konwerter jest jedynym elementem, którego ten system potrzebuje po stronie komputera.
Długość magistrali do 1200 m oznacza, że karty mogą stać w innym budynku niż komputer. To odróżnia RS485 od USB, którego zasięg kończy się na kilku metrach, i jest głównym powodem, dla którego między komputerem a odległym urządzeniem wstawia się właśnie taki konwerter.
Co trzeba zrobić samodzielnie
Moduł jest zmontowany i uruchomiony fabrycznie. Do pracy wystarczy zainstalować sterownik wirtualnego portu COM i podłączyć dwa przewody magistrali. Sam konwerter nie wysyła ani nie interpretuje danych - protokół komunikacji z urządzeniami na magistrali realizuje oprogramowanie po stronie komputera.
Najnowszą wersję sterowników udostępnia producent układu FT232: ftdichip.com/drivers/vcp-drivers/ (przekierowanie na stronę zewnętrzną)
Najczęściej zadawane pytania
Czym różni się ten moduł od wersji z separacją galwaniczną?
Ten model nie ma separacji galwanicznej między portem USB a magistralą RS485. Wersja z separacją to AVT MOD14, przeznaczona do instalacji, w których obwód komputera ma być elektrycznie odizolowany od magistrali.
Jak daleko może być urządzenie na magistrali?
Maksymalna długość magistrali wynosi 1200 m.
