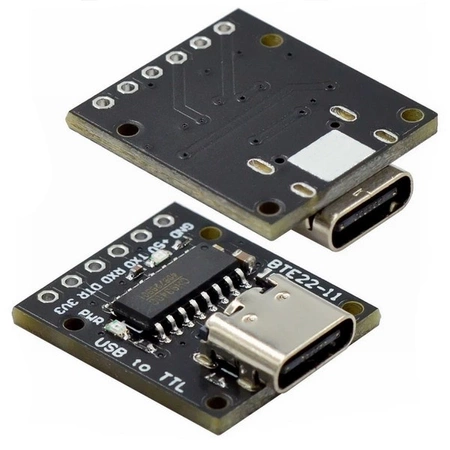

Konwerter szeregowy USB-C na TTL 3,3V/5V - CH340E - alternatywny moduł CH340G

Moduł na układzie CH340E, współpracuje z urządzeniami 3,3 oraz 5V. Konwerter znajduje swoje zastosowanie w miejscach, gdzie do komunikacji wykorzystywany jest port szeregowy, czyli: GPS,GSM, układy Arduino, routery, dekodery itd. Konwerter służy także do programowania niektórych mikrokontrolerów, np. Arduino pro mini.

Oryginalne aplikacje szeregowe są całkowicie kompatybilne.

• Zasilanie: 5V, 3.3V
• Interfejs USB zgodny z USB v2.0.
• Emuluje standardowy interfejs UART, używany do aktualizacji szeregowych urządzeń peryferyjnych, lub interfejs UART poprzez magistralę USB.
• Sprzętowy pełny dupleksowy interfejs UART, wbudowany bufor nadawczo-odbiorczy, obsługuje szybkość transmisji od 50bps do 2Mbps.
• Obsługuje wspólny sygnał łącznikowy MODEM RTS, DTR, DCD, RI, DSR i CTS.
• Poprzez zewnętrzny układ konwersji poziomu zapewnia dodatkowy interfejs RS232, RS485, RS422 itp.
• CH340R obsługuje komunikację podczerwieni SIR według kryterium IrDA, obsługuje szybkość transmisji od 2400bps do 115200bps.
• Oprogramowanie kompatybilne z CH341
• Wymiary 16x18mm
• Raster 2.54mm

Chcąc używać konwertera do wgrywania programu do Arduino lub podobnych układów należy zaraz po kompilacji (a na początku wgrywania) zrestartować cały zewnętrzny układ (przycisk reset na PCB Arduino). Tak zdefiniowana jest sekwencja programowania, przy niezrestartowanym mikrokontrolerze program może nie zostać wgrany.

Lub wykorzystać pin DTR podpinając go pod RST Arduino, wtedy ta czynność zostanie wyzwolona automatycznie.
